Optik Enjeksiyon Kalıplamada Case Study Yaklaşımı
Optik parça enjeksiyon kalıplama, plastik işleme teknolojileri içinde en yüksek yüzey kalitesi ve proses stabilitesi gerektiren uygulama alanlarından biridir. Bu tür parçalarda; yüzeyde en ufak bir akış izi, yanık, çökme veya malzeme inhomojenliği kabul edilemez. Özellikle lens ve reflektör uygulamalarında optik performans doğrudan enjeksiyon prosesinin kararlılığına bağlıdır.
Optik enjeksiyon uygulamalarında kritik gereksinimler şunlardır:
- Son derece hassas tutma basıncı kontrolü
- Kalıp sıcaklığının stabil ve homojen yönetimi
- Düşük titreşimli makine yapısı
- Tekrarlanabilir çevrim karakteristiği
Dr. BOY enjeksiyon kalıplama makineleri, bu gereksinimleri karşılayan mekanik rijitlik ve kontrol hassasiyeti sayesinde optik parça üretiminde güvenilir bir üretim platformu sunar. Aşağıdaki case study'ler, gerçek üretim örneklerinden elde edilen teknik ve rakamsal verilere dayanmaktadır.
Case Study 1 - Fasetli PMMA Lens Üretimi (Arris Edge Lens)
Uygulama Tanımı
Dekoratif ve fonksiyonel optik uygulamalarda kullanılan, çok yüzeyli (fasetli) PMMA lens üretimi. Bu tür lenslerde özellikle tutma basıncı kontrolü optik netlik açısından kritik öneme sahiptir.
Teknik Veriler
Parça tipi: Fasetli lens
Malzeme: PMMA
Parça ağırlığı: 4,4 g
Şut ağırlığı: 21 g
Makine: BOY 30 M
Vida çapı: 24 mm
Çevrim süresi: 32 sn
Kavite sayısı: 4
Yolluk tipi: Pim yolluk, alt dağıtım, direkt bağlantı
Proses Zorluğu
Fasetli yüzeylerde optik bozulma riski, yüksek şut/parça oranı ve dört kavitede tutarlı basınç dağılımı.
Dr.BOY Avantajı
Hassas tutma basıncı regülasyonu sayesinde yüzeyde optik kusur oluşmadan, dört kavitede homojen kalite sağlanmıştır.

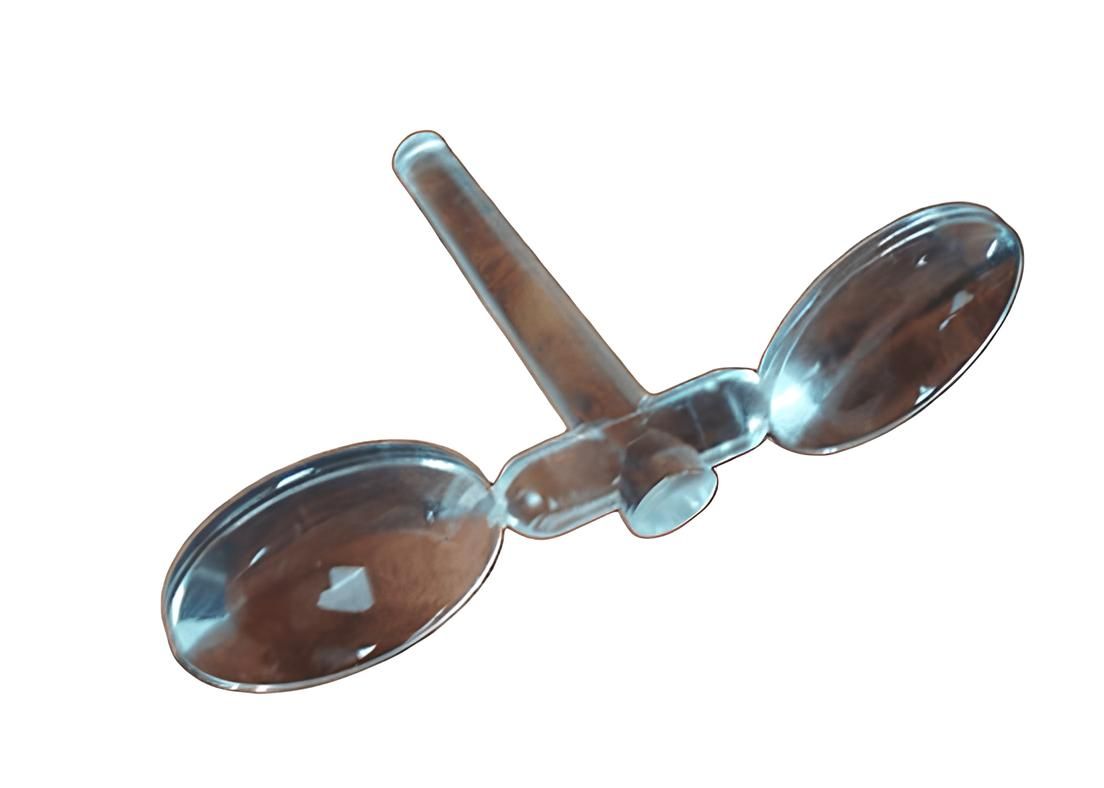

Case Study 2 - Yüksek Şeffafiyetli Optik Lens
Uygulama Tanımı
Görüntüleme ve ölçüm sistemlerinde kullanılan, yüksek optik şeffafiyet gerektiren PMMA optik lens üretimi.
Teknik Veriler
Parça tipi: Optik lens
Malzeme: PMMA
Parça ağırlığı: 3,41 g
Şut ağırlığı: 12,2 g
Makine: BOY 30 A - 52
Vida çapı: 22 mm
Çevrim süresi: 45 sn
Kavite sayısı: 2
Yolluk tipi: Pim yolluk, alt dağıtıcı
Proses Zorluğu
Tutma basıncı ve kalıp sıcaklığının eş zamanlı ve hassas kontrolü gerekliliği.
Dr.BOY Avantajı
Kararlı çevrim ve stabil kalıp sıcaklığı sayesinde optik netlik ve yüzey kalitesi seri üretim boyunca korunmuştur.
Case Study 3 - Kontakt Lens Üretim Kalıbı (Casting Mold)
Uygulama Tanımı
Kontakt lens üretiminde kullanılan, son derece pürüzsüz yüzeye sahip PC esaslı casting mold üretimi. Bu parçalarda yüzey kusurlarına kesinlikle izin verilmemektedir.
Teknik Veriler
Parça tipi: Kontakt lens döküm kalıbı
Malzeme: PC
Parça ağırlığı: 0,86 g
Şut ağırlığı: 8,1 g
Makine: BOY 35 A - 52
Vida çapı: 18 mm
Çevrim süresi: 13 sn
Kavite sayısı: 6
Yolluk tipi: Pim yolluk, dağıtıcı
Proses Zorluğu
Altı kavitede yüzey hatasız üretim ve malzeme homojenliğinin mutlak korunması.
Dr.BOY Avantajı
Titreşimsiz mekanik yapı ve hassas enjeksiyon kontrolü sayesinde yüzeyde iz, dalgalanma veya inhomojenlik oluşmamıştır.

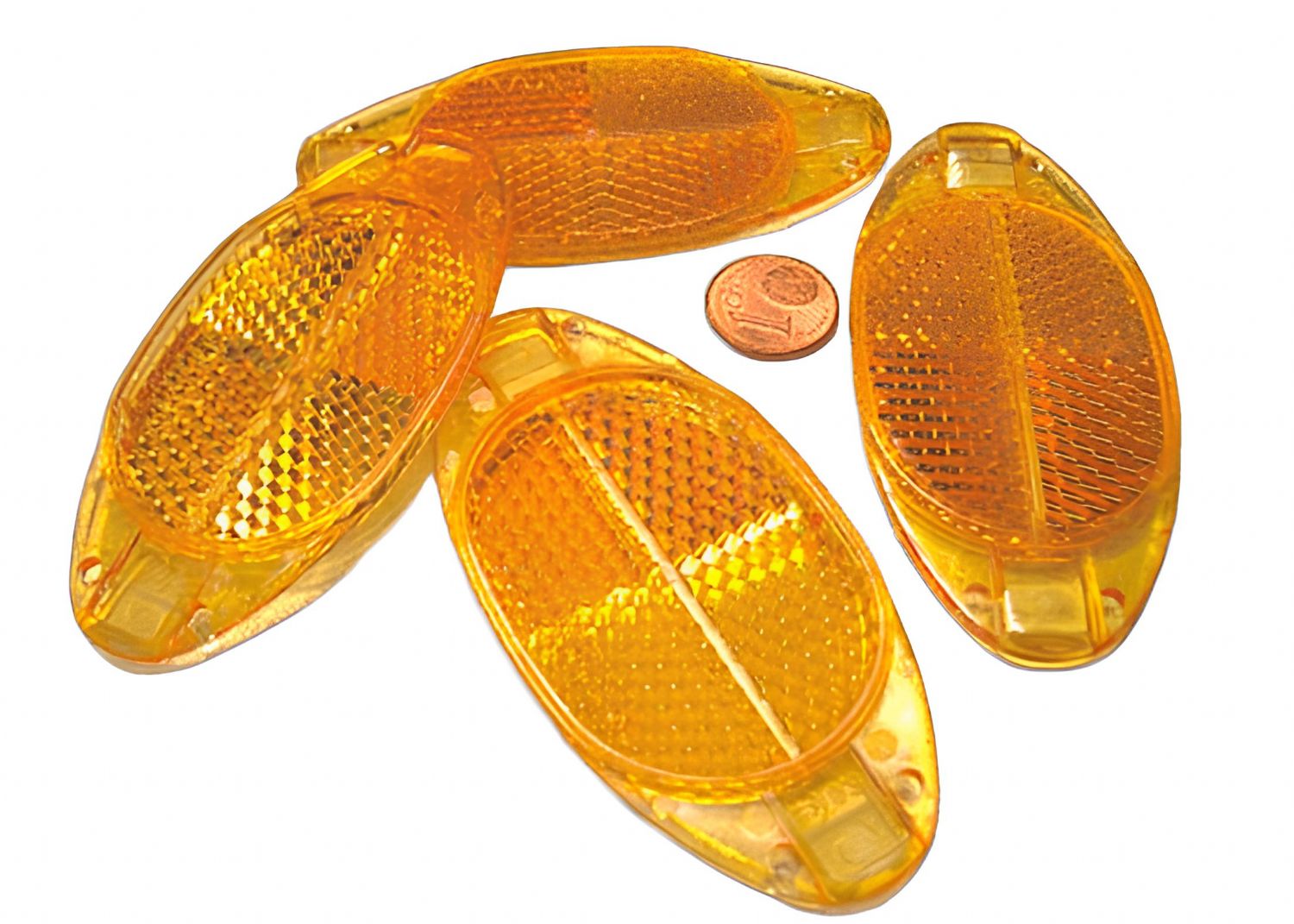

Case Study 4 - PMMA Reflektör Üretimi
Uygulama Tanımı
Aydınlatma ve sinyalizasyon uygulamalarında kullanılan, geometrik doğruluğu ve yüzey hassasiyeti yüksek PMMA reflektör üretimi.
Teknik Veriler
Parça tipi: Reflektör
Malzeme: PMMA
Parça ağırlığı: 5,24 g
Şut ağırlığı: 20,95 g
Makine: BOY 55 A
Vida çapı: 28 mm
Çevrim süresi: 18 sn
Kavite sayısı: 4
Yolluk tipi: Sıcak yolluk
Proses Zorluğu
Yüzey geometrisinin optik performansı doğrudan etkilemesi ve sıcak yolluk sisteminde stabil dolum ihtiyacı.
Dr.BOY Avantajı
Yüksek kilitleme stabilitesi ve dengeli enjeksiyon karakteristiği sayesinde reflektör geometrisi hassas şekilde elde edilmiştir.
Genel Değerlendirme - Optik Parçalar Case Study Sonuçları
Bu optik enjeksiyon case study'leri, Dr.BOY enjeksiyon makinelerinin aşağıdaki yetkinliklerini net biçimde ortaya koymaktadır:
- PMMA ve PC gibi optik plastiklerle üstün uyum
- Çok kavitelı kalıplarda tutarlı basınç ve dolum dengesi
- Yüzey kusurlarına karşı yüksek proses güvenliği
- Sıcak yolluk ve klasik yolluk sistemlerinde stabil çalışma
- Optik performansı doğrudan etkileyen parametrelerin hassas kontrolü
Sonuç - Optik Enjeksiyon Uygulamaları İçin Neden Dr.BOY?
Dr.BOY enjeksiyon kalıplama makineleri, optik parça üretiminde yalnızca bir makine değil; yüksek yüzey kalitesi, ölçüsel doğruluk ve tekrarlanabilir optik performans sunan gelişmiş bir üretim platformudur. Bu gerçek endüstriyel case study'ler, Dr.BOY'un lens, kontakt lens kalıbı ve reflektör uygulamalarında neden güvenilir bir tercih olduğunu açıkça ortaya koymaktadır.
