Medikal Enjeksiyon Kalıplamada Case Study Yaklaşımı
Medikal sektörüne yönelik enjeksiyon kalıplama uygulamaları, plastik endüstrisinin en yüksek kalite ve proses güvenliği gerektiren alanlarından biridir. Bu uygulamalarda; son derece hassas ve pahalı hammaddeler, çok düşük parça ağırlıkları, dar toleranslar, temiz oda koşulları ve izlenebilir üretim süreçleri bir arada yönetilmelidir.
Özellikle resorbe edilebilir implantlar, kateter bileşenleri ve mikro cerrahi parçalar gibi ürünler; hem mekanik hem biyolojik performans açısından mutlak tekrarlanabilirlik gerektirir. Bu nedenle enjeksiyon makinesinin; titreşimsiz çalışması, kısa bekleme süreleri, hassas dozajlama kabiliyeti ve stabil çevrim karakteristiği kritik öneme sahiptir.
Dr. BOY enjeksiyon kalıplama makineleri, kompakt yapıları ve yüksek hassasiyetli kontrol sistemleri sayesinde medikal uygulamalarda güvenilir bir üretim platformu sunar. Aşağıda yer alan case study'ler, gerçek üretim örneklerinden elde edilen teknik ve rakamsal verilerle hazırlanmıştır.

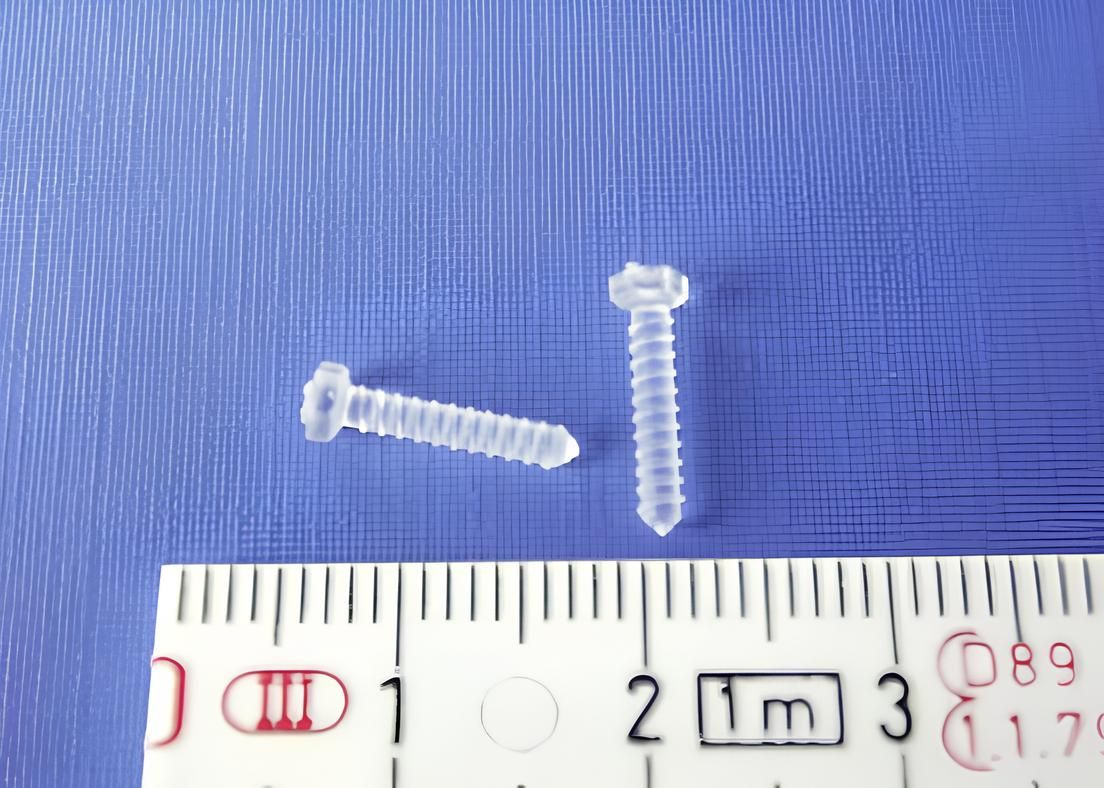

Case Study 1 - Resorbe Edilebilir İmplant Vidası (Poly-L-Lactid)
Uygulama Tanımı
Vücut içinde belirli bir süre sonra tamamen çözünen, resorbe edilebilir implant vidası üretimi. Bu parça, son derece pahalı ve aşırı hassas bir biyopolimer olan Poly-L-Lactid (PLLA) malzemeden üretilmektedir.
Teknik Veriler
Parça tipi: Resorbe edilebilir implant vidası
Malzeme: Poly-L-Lactid
Parça ağırlığı: 0,033 g
Şut ağırlığı: 0,82 g
Makine: BOY 12 A
Vida çapı: 14 mm
Çevrim süresi: 13 sn
Kavite sayısı: 2
Yolluk tipi: Anguss pimi, yolluk dağıtıcı, bağlantı
Proses Zorluğu
Çok düşük parça ağırlığına rağmen yüksek şut/parça oranı, malzemenin termal hassasiyeti ve implant kalitesinin mutlak korunması temel zorluklar olmuştur.
Dr.BOY Avantajı
Küçük vida çapı ve kısa bekleme süreleri sayesinde PLLA malzemenin bozunması önlenmiş, her çevrimde tutarlı implant kalitesi sağlanmıştır.
Case Study 2 - Resorbe Edilebilir Fixasyon Bantları
Uygulama Tanımı
Cerrahi uygulamalarda kullanılan, vücut içinde zamanla çözünen resorbe edilebilir fixasyon bantlarının üretimi.
Teknik Veriler
Parça tipi: Fixasyon bandı
Malzeme: Poly-L-Lactid
Parça ağırlığı: 0,27 g / 0,17 g
Şut ağırlığı: 1,47 g
Makine: BOY 12 A
Vida çapı: 14 mm
Çevrim süresi: 15 sn
Kavite sayısı: 1 + 1
Yolluk tipi: Anguss pimi, yolluk dağıtıcı
Proses Zorluğu
Farklı geometrilere sahip iki parçanın aynı çevrimde üretilmesi ve pahalı hammaddenin firesiz işlenmesi kritik olmuştur.
Case Study 3 - Resorbe Edilebilir Fixasyon Pimi
Uygulama Tanımı
Cerrahi sabitleme işlemlerinde kullanılan, çok küçük boyutlu ve vücutta zamanla çözünen fixasyon pimleri.
Teknik Veriler
Parça tipi: Fixasyon pimi
Malzeme: PLA Polylactid
Parça ağırlığı: 0,02 - 0,04 g
Şut ağırlığı: 0,02 - 0,04 g
Makine: BOY 12 A
Vida çapı: 12 mm
Çevrim süresi: yaklaşık 14 sn (manuel alma)
Kavite sayısı: 1 (değiştirilebilir insertli)
Yolluk tipi: Isıtmalı yolluk burcu
Case Study 4 - Kateter Kuprajı ve Bağlantı Parçaları
Uygulama Tanımı
Medikal sıvı transfer sistemlerinde kullanılan kateter kuprajları ve bağlantı elemanları.
Teknik Veriler
Parça tipi: Kateter kuprajı
Malzeme: PU / PA 6.6
Parça ağırlığı: 0,8 g / 1,0 g
Şut ağırlığı: 3,6 g / 3,9 g
Makine: BOY 22 MVV
Vida çapı: 18 mm
Çevrim süresi: 20 sn / 14 sn
Kavite sayısı: 2 / 2
Yolluk tipi: Tünel yolluk
Proses Zorluğu
Yüksek iş güvenliği gereksinimleri ve sızdırmazlık performansı.

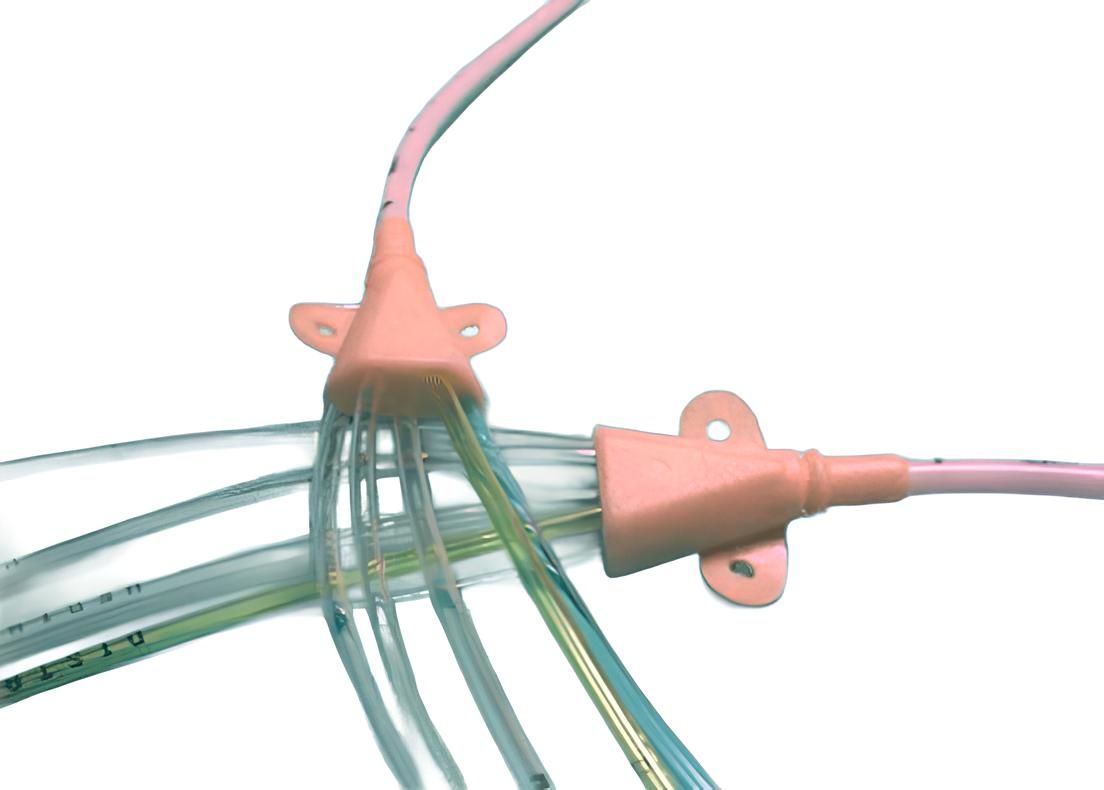

Case Study 5 - Çok Lümenli Kateter Weiche (Insert Kalıplama)
Uygulama Tanımı
Beş lümenli kateterlerin birleşim noktasını oluşturan karmaşık geometriye sahip kateter weiche üretimi.
Teknik Veriler
Parça tipi: Kateter weiche (5 lümenli)
Malzeme: T-PU
Parça ağırlığı: 1,1 g
Şut ağırlığı: 3,2 g
Makine: BOY 22 A VV
Vida çapı: 18 mm
Çevrim süresi: 24 sn
Kavite sayısı: 2
Yolluk tipi: Anguss pimi, yolluk dağıtıcı

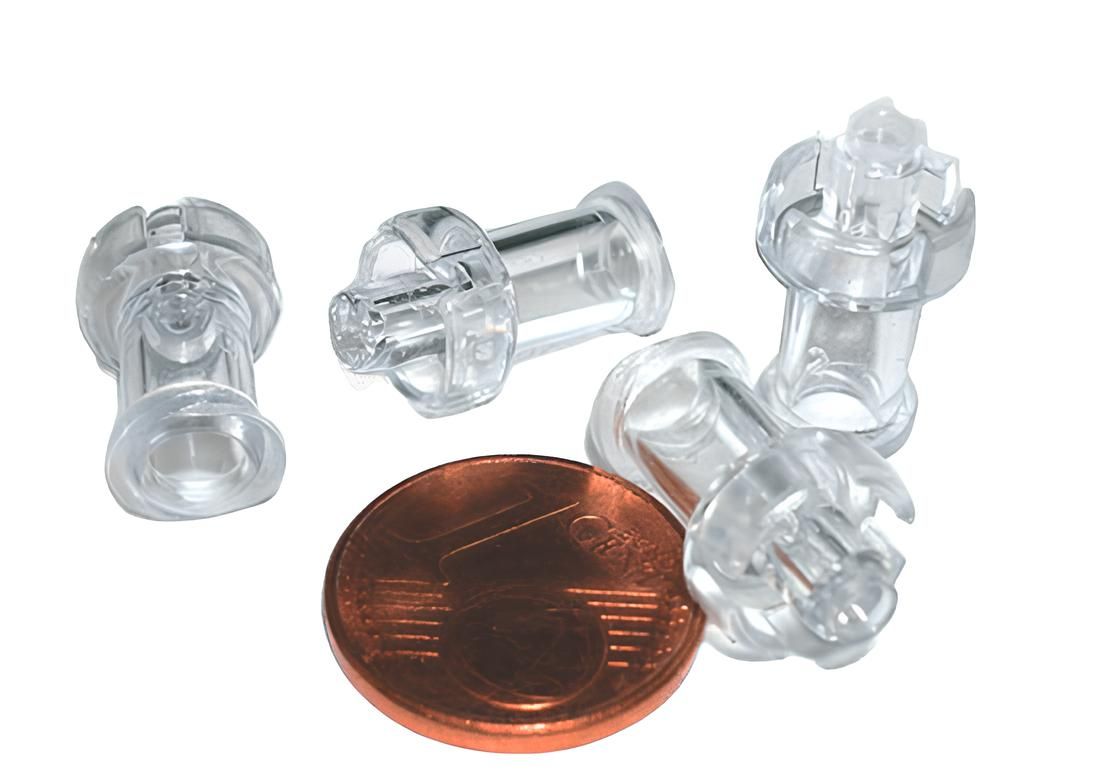

Case Study 6 - Temiz Oda Üretimi Kateter Kuprajı
Uygulama Tanımı
ISO Sınıf 6 temiz oda ortamında üretilen, şeffaf kateter bağlantı elemanı.
Teknik Veriler
Parça tipi: Kateter kuprajı
Malzeme: PC
Parça ağırlığı: 0,40 g
Şut ağırlığı: 4,5 g
Makine: BOY 22 A
Vida çapı: 18 mm
Çevrim süresi: 12,7 sn
Kavite sayısı: 4
Yolluk tipi: Anguss pimi, yolluk dağıtıcı

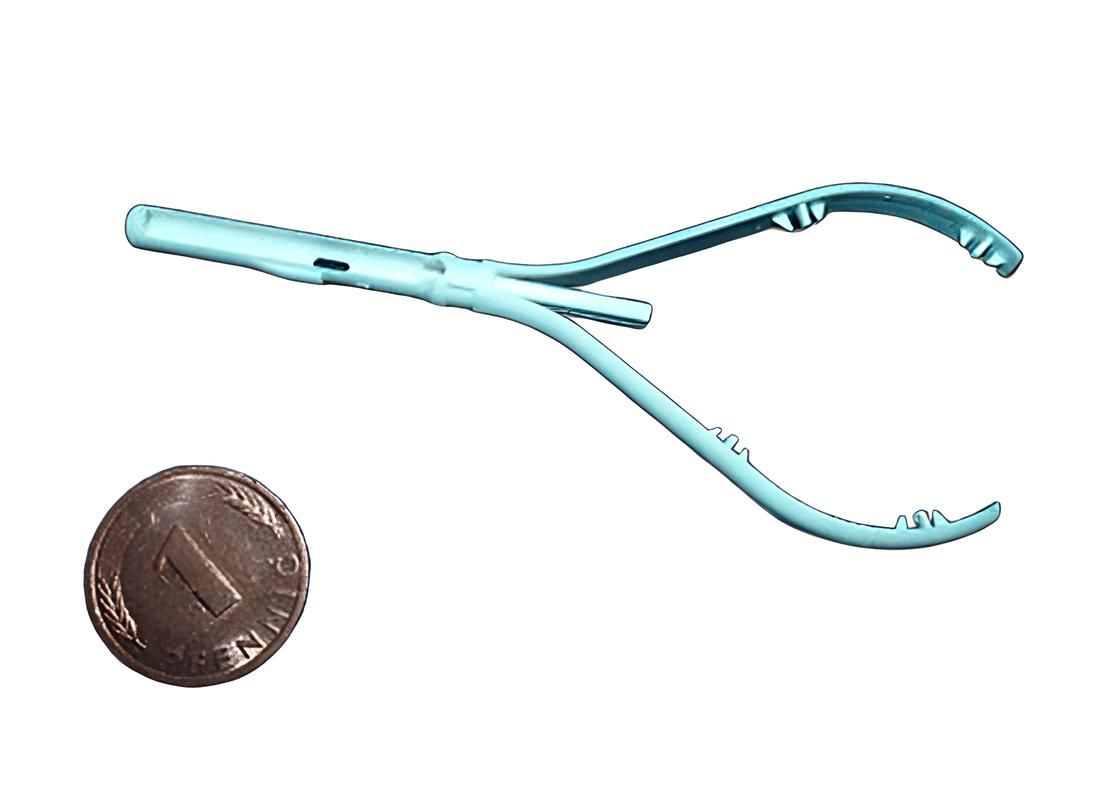

Case Study 7 - Mikrocerrahi Greifzange
Uygulama Tanımı
Ø 0,6 mm geçiş deliğine sahip, ince duvarlı mikrocerrahi tutucu üretimi.
Teknik Veriler
Parça tipi: Mikrocerrahi greifzange
Malzeme: PSU (Polysulfon)
Parça ağırlığı: 0,655 g
Şut ağırlığı: 2,365 g
Makine: BOY 30 A - 52
Vida çapı: 16 mm
Çevrim süresi: 10,2 sn
Kavite sayısı: 1
Genel Değerlendirme - Medikal Case Study Sonuçları
Bu medikal enjeksiyon case study'leri, Dr.BOY enjeksiyon makinelerinin aşağıdaki yetkinliklerini açıkça ortaya koymaktadır:
- Son derece pahalı ve hassas biyopolimerlerle güvenli çalışma
- Mikro gram seviyesinde parça ağırlıklarında yüksek tekrarlanabilirlik
- Temiz oda ve steril üretim koşullarına uygunluk
- Insert kalıplama ve çok bileşenli medikal parçalarda stabil proses
- Yüksek kavite sayılarında kısa çevrim süreleri
Sonuç - Medikal Enjeksiyon Uygulamaları İçin Neden Dr.BOY?
Dr.BOY enjeksiyon kalıplama makineleri, medikal parça üretiminde yalnızca kompakt bir makine değil; yüksek proses güvenliği, biyouyumlu malzemelerle stabil çalışma ve uzun vadeli üretim tekrarlanabilirliği sunan bir teknoloji platformudur. Bu gerçek endüstriyel case study'ler, Dr.BOY'un medikal implant, kateter ve mikrocerrahi uygulamalarında neden güvenilir bir çözüm olduğunu net biçimde göstermektedir.
