Kapak Enjeksiyon Kalıplamada Case Study Yaklaşımı
Ambalaj sektöründe kapak ve kapanış sistemleri, enjeksiyon kalıplama teknolojisinin en yüksek verimlilik beklentisine sahip ürün gruplarından biridir. Bu ürünlerde; çok kısa çevrim süreleri, yüksek kavite sayıları, düşük parça ağırlıkları ve fonksiyonel detayların hatasız üretimi temel gereksinimlerdir. Aynı zamanda güvenlik halkaları, flip-top mekanizmaları, vida dişleri ve sızdırmazlık yüzeyleri gibi fonksiyonel unsurlar, proses kararlılığını daha da kritik hale getirir.
Bu tür uygulamalarda enjeksiyon makinesinden beklenen başlıca özellikler şunlardır:
- Yüksek kavite sayılarında dengeli dolum
- Kısa çevrim sürelerinde tekrarlanabilir kalite
- Sıcak yolluk sistemleriyle tam uyum
- Vida sökme, kapak kapama ve entegre mekanizmalarla stabil çalışma
- Uzun süreli seri üretimde mekanik ve termal kararlılık
Dr. BOY enjeksiyon kalıplama makineleri, bu gereksinimleri karşılayan kompakt tasarımı ve hassas enjeksiyon karakteristiği sayesinde kapak üretiminde güçlü bir üretim platformu sunar.

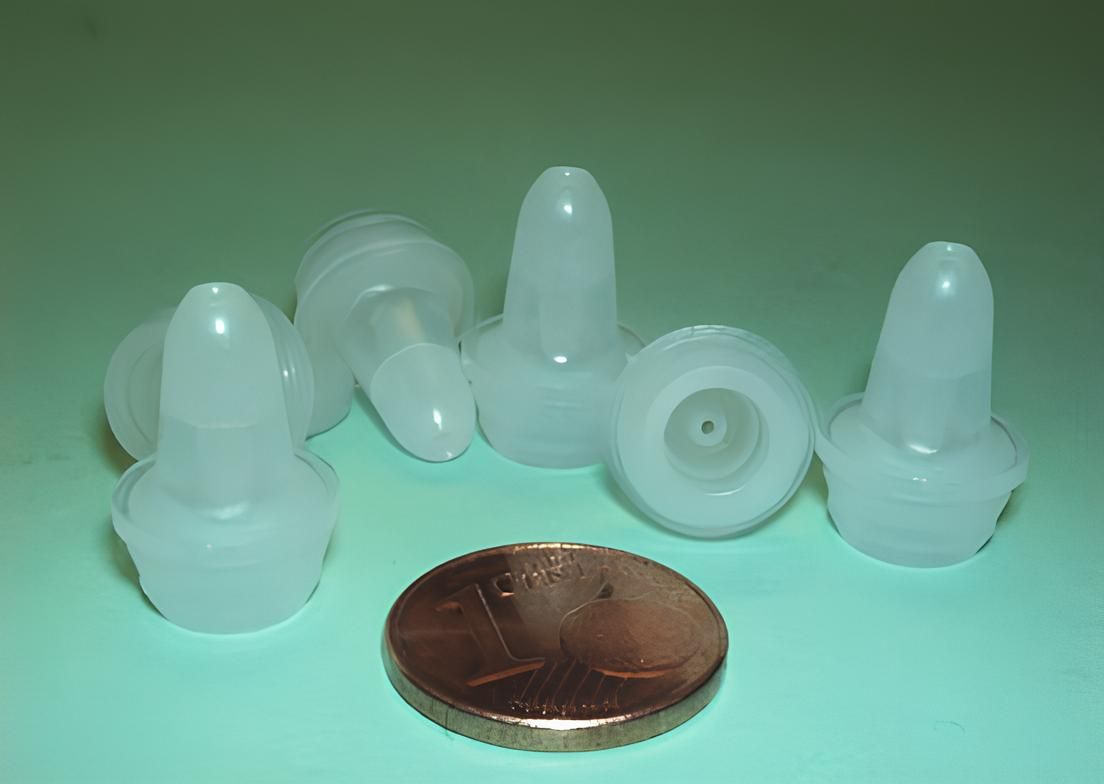

Case Study 1 - HDPE Damlalık (Dropper) Üretimi | 24 Kavite
Uygulama Tanımı
İlaç ve kimya ambalajlarında kullanılan, çok küçük ve hafif HDPE damlalık üretimi. Yüksek kavite sayısı ve çok düşük parça ağırlığı nedeniyle enjeksiyon dengesinin kritik olduğu bir uygulamadır.
Teknik Veriler
Parça tipi: Damlalık
Malzeme: HDPE
Parça ağırlığı: 0,45 g
Şut ağırlığı: 11,0 g
Makine: BOY 22 M
Vida çapı: 22 mm
Çevrim süresi: 17 sn
Kavite sayısı: 24
Yolluk tipi: Sıcak yolluk (Hot Edge), 6 adet sıcak yolluk memesi, her birinde 4 giriş
Proses Zorluğu
24 kavitede eş zamanlı dolum, düşük parça ağırlığına rağmen stabil şut kontrolü ve çapaksız üretim.
Dr.BOY Avantajı
Hassas enjeksiyon ve tutma basıncı kontrolü sayesinde tüm kavite çıkışlarında ağırlık ve geometrik tutarlılık sağlanmıştır.
Case Study 2 - LDPE Güvenlik Halkası (Safety Seal Ring)
Uygulama Tanımı
Şişe ve kapak sistemlerinde açılma güvenliği sağlayan, çok ince bağlantı noktalarına sahip güvenlik halkası üretimi.
Teknik Veriler
Parça tipi: Güvenlik halkası
Malzeme: LDPE
Parça ağırlığı: 0,5 g
Şut ağırlığı: 4,1 g
Makine: BOY 30 M
Vida çapı: 24 mm
Çevrim süresi: 5,8 sn
Kavite sayısı: 8
Yolluk tipi: Sıcak yolluk
Proses Zorluğu
Halkanın kopma noktalarının hassas kontrolü ve çok ince geçitlerde malzeme akışının stabil tutulması.

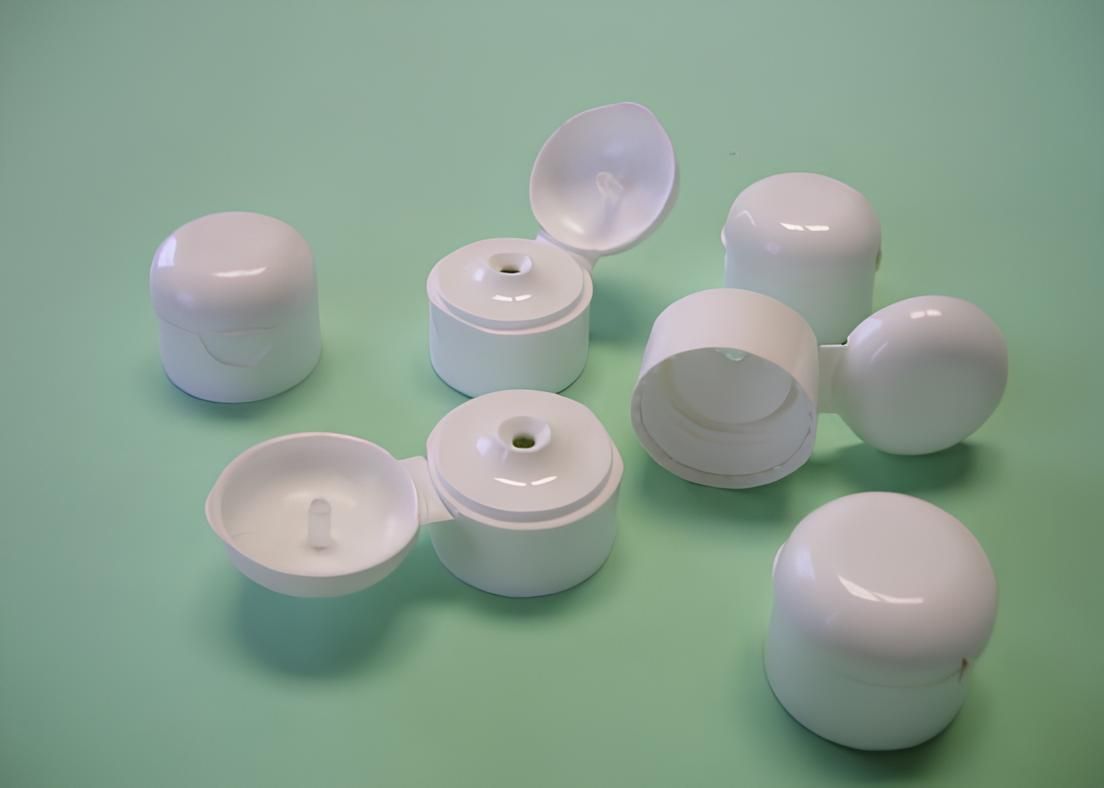

Case Study 3 - PP Flip-Top Kapak (Klappverschluss)
Uygulama Tanımı
Kozmetik ve kişisel bakım ambalajlarında kullanılan flip-top kapak üretimi. Kapak, kalıp içinde kapalı konuma getirilerek çıkarılmaktadır.
Teknik Veriler
Parça tipi: Flip-top kapak
Malzeme: PP
Parça ağırlığı: 2,85 g
Şut ağırlığı: 17,7 g
Makine: BOY 35 M
Vida çapı: 28 mm
Çevrim süresi: 14 sn
Kavite sayısı: 4
Yolluk tipi: Stangenanguss, dağıtıcı ve tünel yolluk
Proses Zorluğu
Kapak menteşesinin dayanımı ve kalıp içinde kapatma mekanizmasının senkron çalışması.

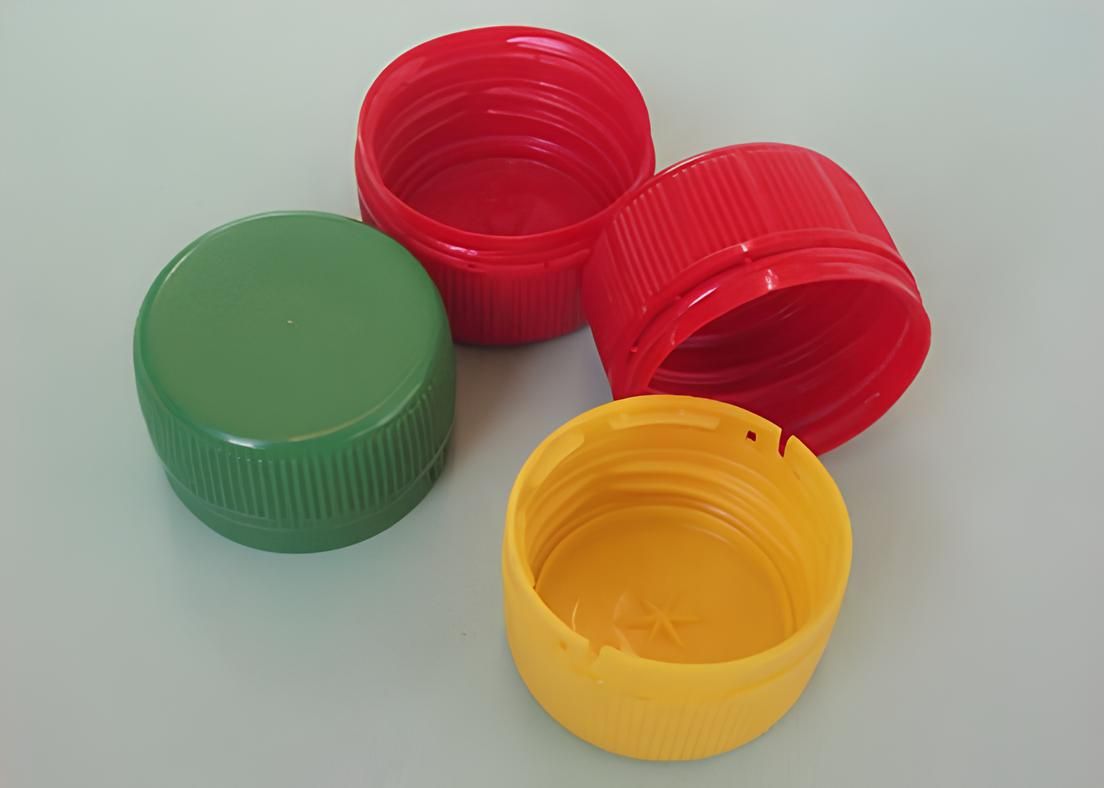

Case Study 4 - 28 mm HDPE Vidalı Kapak | 12 Kavite
Uygulama Tanımı
İçecek ve gıda ambalajlarında yaygın kullanılan 28 mm vidalı kapak üretimi.
Teknik Veriler
Parça tipi: Vidalı kapak 28 mm
Malzeme: HDPE
Parça ağırlığı: 2,8 g
Şut ağırlığı: 33,6 g
Makine: BOY 50 M
Vida çapı: 38 mm
Çevrim süresi: 10,2 sn
Kavite sayısı: 12
Yolluk tipi: Sıcak yolluk, nokta yolluk
Proses Zorluğu
Kısa çevrim süresine ulaşmak için etkin soğutma ve vida dişlerinin hasarsız çıkarılması.

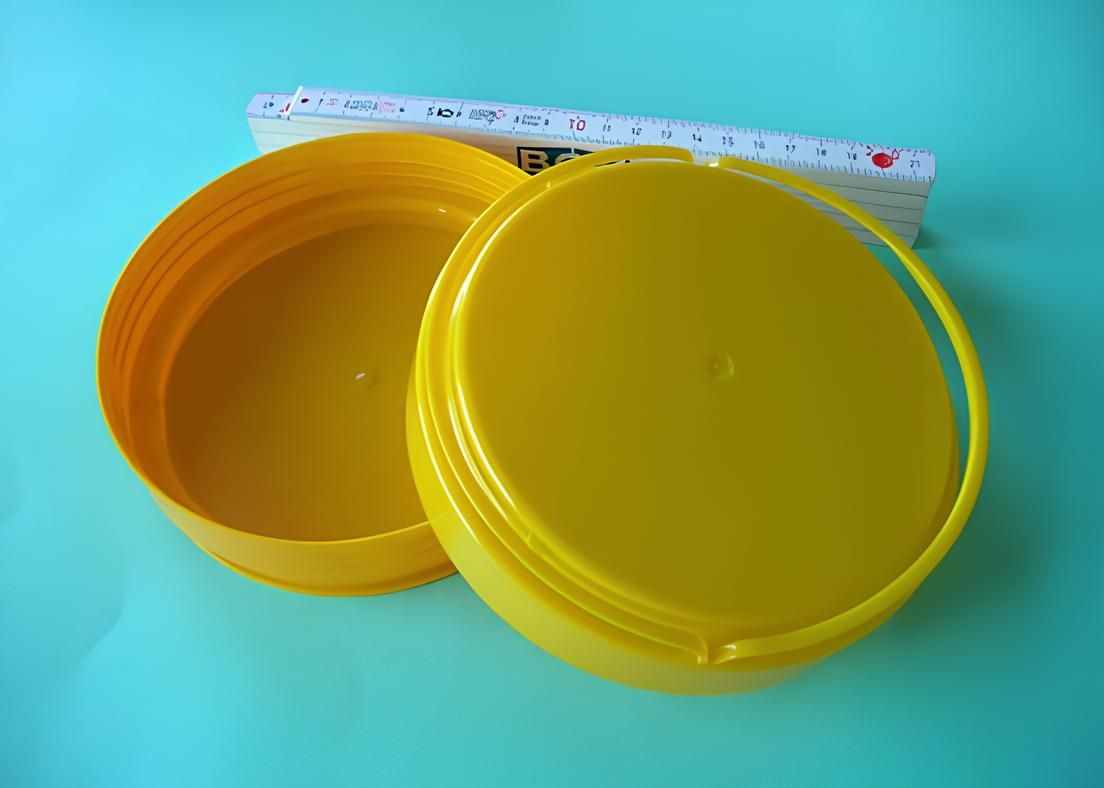

Case Study 5 - HDPE Kanister Kapağı
Uygulama Tanımı
Endüstriyel ambalajlarda kullanılan, yüksek mukavemet gerektiren kanister kapağı üretimi.
Teknik Veriler
Parça tipi: Kanister kapağı
Malzeme: HDPE
Parça ağırlığı: 12,05 g
Şut ağırlığı: 48,2 g
Makine: BOY 55 M
Vida çapı: 38 mm
Çevrim süresi: 12 sn
Kavite sayısı: 4
Yolluk tipi: Sıcak yolluk
Case Study 6 - Kimya Endüstrisi İçin Özel PP Kapak
Uygulama Tanımı
Kimya endüstrisine yönelik, özel sızdırmazlık ve dayanım gerektiren PP kapak üretimi.
Teknik Veriler
Parça tipi: Vidalı kapak
Malzeme: PP
Parça ağırlığı: 8,86 g
Şut ağırlığı: 35,5 g
Makine: BOY 55 A
Vida çapı: 32 mm
Çevrim süresi: 17 sn
Kavite sayısı: 4
Yolluk tipi: Sıcak yolluk

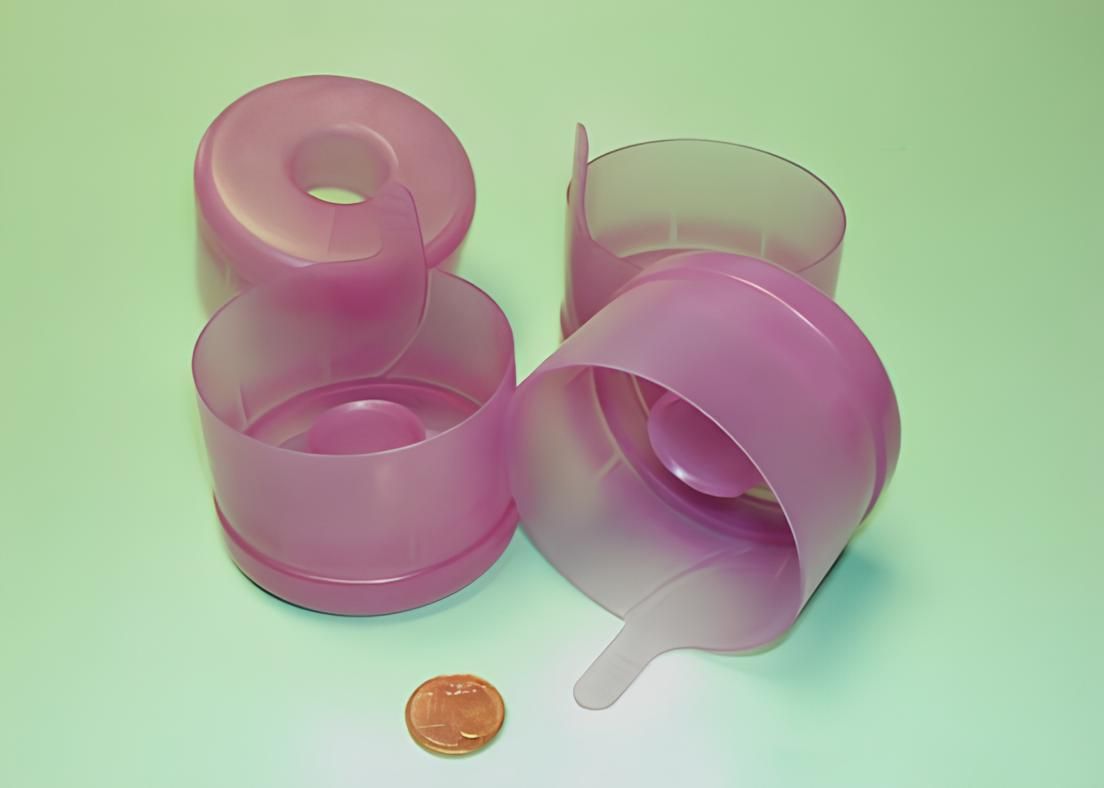

Case Study 7 - Entegre Taşıma Kulplu Kanister Kapağı
Uygulama Tanımı
Taşıma kulpu parça içine entegre edilmiş, büyük hacimli PP kanister kapağı üretimi.
Teknik Veriler
Parça tipi: Taşıma kulplu kanister kapağı
Malzeme: PP
Parça ağırlığı: 40,8 g
Şut ağırlığı: 40,8 g
Makine: BOY 55 M
Vida çapı: 32 mm
Çevrim süresi: 14 sn
Kavite sayısı: 1
Yolluk tipi: Isıtmalı anguss burcu

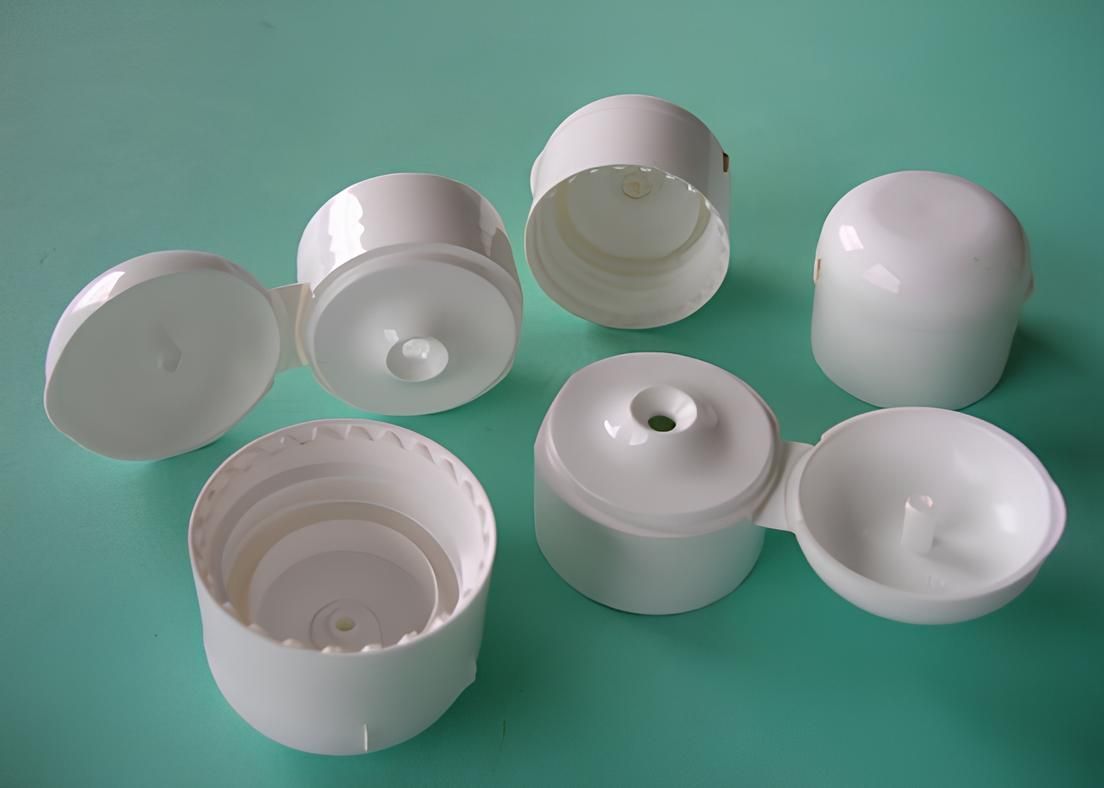

Case Study 8 - HDPE Flip-Top Kapak (Otomatik Kapatmalı)
Uygulama Tanımı
Kalıp içinde otomatik olarak kapatılan flip-top kapak üretimi.
Teknik Veriler
Parça tipi: Flip-top kapak
Malzeme: HDPE
Parça ağırlığı: 2,85 g
Şut ağırlığı: 17,7 g
Makine: BOY 55 A
Vida çapı: 32 mm
Çevrim süresi: 18 sn
Kavite sayısı: 4
Yolluk tipi: Yolluk dağıtıcı
Case Study 9 - HDPE Kozmetik Şişe Kapağı | 8 Kavite
Uygulama Tanımı
Kozmetik ambalajlarında kullanılan, makine içinde kilitlenen HDPE kapak üretimi.
Teknik Veriler
Parça tipi: Kozmetik şişe kapağı
Malzeme: HDPE
Parça ağırlığı: 10,21 g
Şut ağırlığı: 81,68 g
Makine: BOY 80 T2
Vida çapı: 42 mm
Çevrim süresi: 15 sn
Kavite sayısı: 8
Yolluk tipi: Sıcak yolluk
Genel Değerlendirme - Kapak Enjeksiyon Case Study Sonuçları
Bu kapak ve kapanış sistemleri case study'leri, Dr.BOY enjeksiyon makinelerinin şu alanlardaki gücünü net biçimde göstermektedir:
- Yüksek kavite sayılı kapak kalıplarında dengeli dolum
- Çok kısa çevrim sürelerinde stabil seri üretim
- Sıcak yolluk ve nokta yolluk sistemleriyle tam uyum
- Flip-top, güvenlik halkası ve vida dişli kapaklarda fonksiyonel güvenilirlik
- Gıda, kozmetik ve endüstriyel ambalaj uygulamalarında geniş kullanım aralığı
Sonuç - Kapak ve Ambalaj Enjeksiyon Uygulamaları İçin Neden Dr.BOY?
Dr.BOY enjeksiyon kalıplama makineleri, kapak üretiminde yalnızca yüksek hızlı çözümler değil; yüksek kavite sayılarında proses kararlılığı, düşük fire oranı ve uzun vadeli üretim güvenliği sunan güçlü bir üretim platformudur. Bu gerçek endüstriyel case study'ler, Dr.BOY'un kapak ve kapanış sistemleri üretiminde neden güvenilir bir tercih olduğunu açıkça ortaya koymaktadır.
