Elektrik ve Elektronik Parçalarda Case Study Yaklaşımı
Elektrik ve elektronik sektörüne yönelik enjeksiyon kalıplama uygulamaları; yüksek ölçü hassasiyeti, alev geciktirici malzemeler, ince duvar kalınlıkları, karmaşık geometriler ve çoğu zaman insert kalıplama gibi ilave prosesleri bir arada gerektirir. Bu tür parçalar genellikle düşük parça ağırlığına sahip olsa da yüksek şut/parça oranları, kısa çevrim süreleri ve dar proses pencereleri ile üretilir.
Dr. BOY enjeksiyon kalıplama makineleri; kompakt yapıları, hassas enjeksiyon kontrolü ve titreşimsiz mekanik sistemleri sayesinde elektrik ve elektronik parça üretiminde yüksek proses güvenliği sağlar. Aşağıda yer alan case study'ler, gerçek üretim örneklerine dayalı teknik ve rakamsal veriler içermektedir.

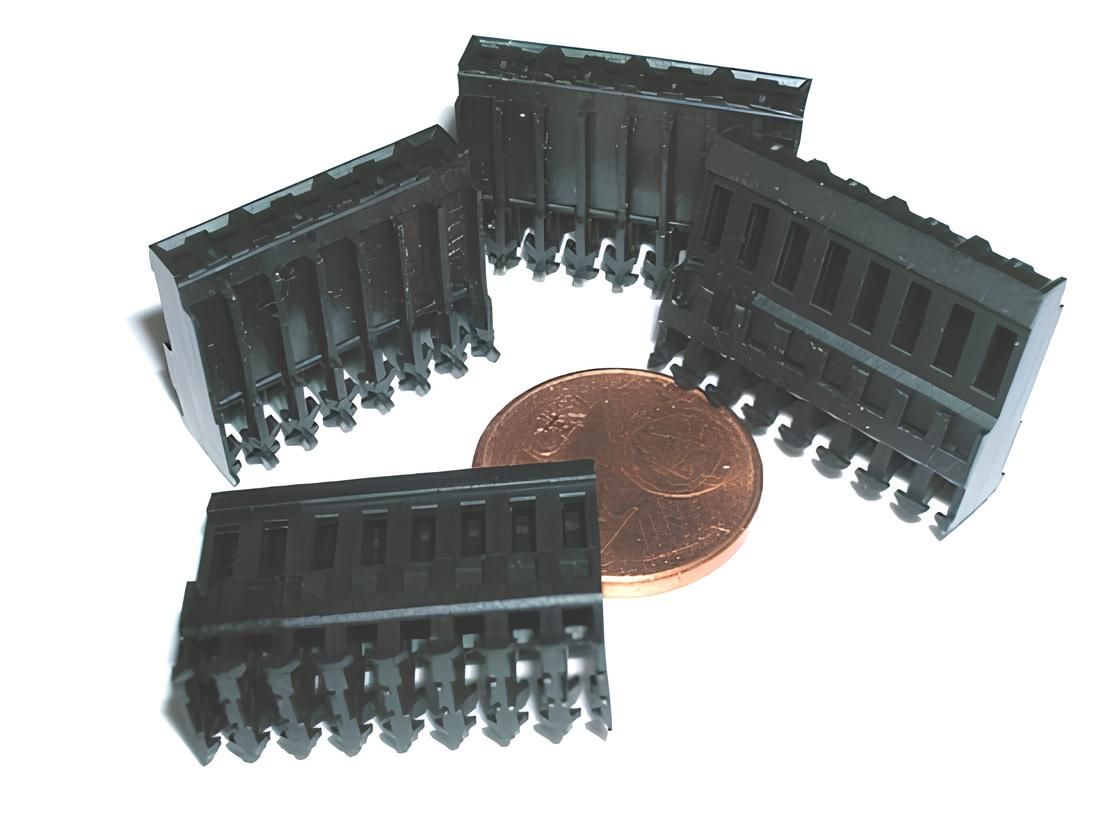

Case Study 1 - Alev Geciktirici PBT'den Steckergehäuse (Konnektör Gövdesi)
Uygulama Tanımı
Alev geciktirici özelliğe sahip PBT V0 malzemeden üretilen konnektör gövdesi. Malzemenin alev geciktirici katkıları nedeniyle silindirde kısa bekleme süresi kritik öneme sahiptir.
Teknik Veriler
Parça tipi: Steckergehäuse (konnektör gövdesi)
Malzeme: PBT V0
Parça ağırlığı: 0,87 g
Şut ağırlığı: 3,26 g
Makine: BOY 12 A
Vida çapı: 14 mm
Çevrim süresi: 7,6 sn
Kavite sayısı: 2
Yolluk tipi: Pim yolluk, yolluk dağıtıcı
Proses Zorluğu
Alev geciktirici katkılar nedeniyle malzemenin termal stabilitesinin korunması ve kısa çevrim sürelerinde parça kalitesinin sürekliliği temel zorluk olmuştur.
Dr.BOY Avantajı
Küçük vida çapı ve hassas plastikleştirme kontrolü sayesinde malzeme bozunması önlenmiş, seri üretimde ölçüsel kararlılık sağlanmıştır.
Case Study 2 - Düşük Viskoziteli Hotmelt ile Açılı Konnektör
Uygulama Tanımı
PA bazlı elastomer (hotmelt) malzeme kullanılarak üretilen, düşük enjeksiyon basıncı gerektiren açılı konnektör ve kapama bileziği.
Teknik Veriler
Parça tipi: Açılı konnektör (elbow plug)
Malzeme: PA elastomer (Macromelt)
Parça ağırlığı: 7,2 g
Şut ağırlığı: 18,9 g
Makine: BOY 22 MVV
Vida çapı: 24 mm
Çevrim süresi: 18 sn (insert yerleştirme hariç)
Kavite sayısı: 2
Yolluk tipi: Tünel yolluk
Proses Zorluğu
Son derece düşük viskoziteli malzemede enjeksiyonun kontrollü yapılması ve taşma riskinin önlenmesi kritik olmuştur.
Dr.BOY Avantajı
Düşük basınçta stabil enjeksiyon karakteristiği sayesinde yüzey kalitesi yüksek ve fonksiyonel parçalar elde edilmiştir.
Case Study 3 - LSR Malzemeden İnce Duvarlı Hoparlör Muhafazası
Uygulama Tanımı
0,4 mm duvar kalınlığına ve yaklaşık 240 mm akış yoluna sahip, sıvı silikon kauçuk (LSR) malzemeden üretilmiş hoparlör muhafazası.
Teknik Veriler
Parça tipi: Hoparlör muhafazası
Malzeme: LSR
Parça ağırlığı: 14,7 g
Şut ağırlığı: 17,3 g
Makine: BOY 22 D HV
Vida çapı: 22 mm
Çevrim süresi: 28 sn
Kavite sayısı: 1
Yolluk tipi: Yan film yolluk
Proses Zorluğu
Çok ince duvar yapısı ve uzun akış yolu nedeniyle kalıp dolumunun homojenliği kritik olmuştur.
Dr.BOY Avantajı
Hassas enjeksiyon kontrolü ve stabil kalıp kapama sayesinde ince duvarlı LSR parça hatasız şekilde üretilmiştir.
Case Study 4 - Yüksek Ölçü Hassasiyetli Anahtar Gövdesi
Uygulama Tanımı
Deformasyona kesinlikle izin verilmeyen, ölçü toleransları dar anahtar gövdesi üretimi.
Teknik Veriler
Parça tipi: Anahtar gövdesi
Malzeme: PBT
Parça ağırlığı: 3,61 g
Şut ağırlığı: 7,8 g
Makine: BOY 22 D
Vida çapı: 22 mm
Çevrim süresi: 15,5 sn
Kavite sayısı: 2
Yolluk tipi: Pim yolluk, bağlantılı
Proses Zorluğu
Yüksek ölçü hassasiyeti ve deformasyonsuz üretim gereksinimi.
Dr.BOY Avantajı
Titreşimsiz mekanik yapı sayesinde parça geometrisi seri üretim boyunca korunmuştur.

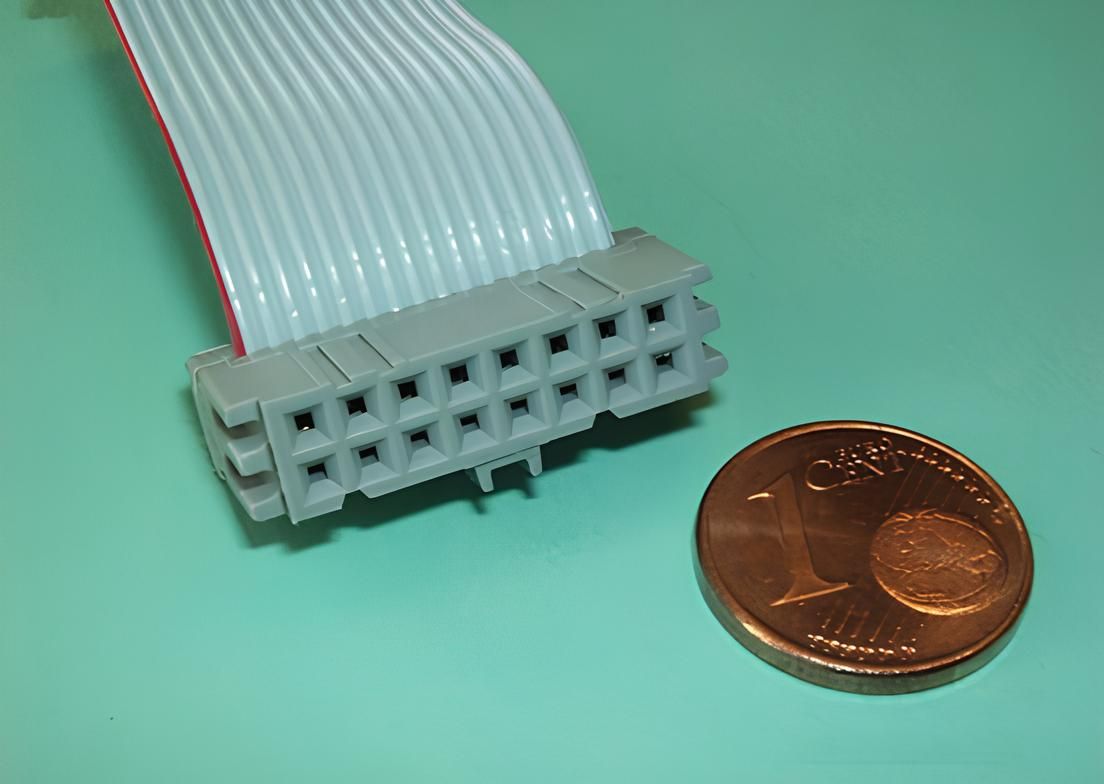

Case Study 5 - Insert Kalıplama ile Kablo Konnektörü
Uygulama Tanımı
Kablo şeridinin kalıp içine yerleştirilerek PC malzeme ile üzerinin kaplandığı insert kalıplama uygulaması.
Teknik Veriler
Parça tipi: Kablo konnektörü
Malzeme: PC
Parça ağırlığı: 1,5 g
Şut ağırlığı: 9,7 g
Makine: BOY 22 M VV
Vida çapı: 18 mm
Çevrim süresi: 22 sn
Kavite sayısı: 4
Yolluk tipi: Yolluk dağıtıcı, bağlantılı
Proses Zorluğu
Insert yerleştirme hassasiyeti ve çok kavitede dolum dengesinin korunması.
Case Study 6 - PA 6 + Manyetik Tozdan Pozisyon Sensörü
Uygulama Tanımı
Manyetik alan özellikleri kritik olan, kalıp içinde mıknatıslanmış pozisyon sensörü üretimi.
Teknik Veriler
Parça tipi: Pozisyon sensörü
Malzeme: PA 6 + manyetik toz
Parça ağırlığı: 0,28 g
Şut ağırlığı: 11,5 g
Makine: BOY 22 A
Vida çapı: 18 mm
Çevrim süresi: 18 sn
Kavite sayısı: 8
Yolluk tipi: Direkt yolluk dağıtıcı
Genel Değerlendirme - Elektrik Parçaları Case Study Sonuçları
Bu elektrik ve elektronik parça case study'leri, Dr.BOY enjeksiyon makinelerinin aşağıdaki yetkinliklerini net biçimde ortaya koymaktadır:
Alev geciktirici ve yüksek performanslı mühendislik plastikleriyle uyum
LSR, hotmelt, manyetik dolgulu ve cam elyaf takviyeli malzemelerde stabil proses
Mikro parçalardan daha büyük fonksiyonel parçalara kadar geniş uygulama aralığı
Kısa çevrim sürelerinde yüksek ölçü hassasiyeti
Insert kalıplama ve fonksiyonel entegrasyonlara uygunluk
Sonuç - Elektrik ve Elektronik Enjeksiyon Uygulamaları İçin Neden Dr.BOY?
Dr.BOY enjeksiyon kalıplama makineleri, elektrik ve elektronik parça üretiminde yalnızca kompakt bir makine değil; yüksek proses güvenliği, ölçüsel kararlılık ve fonksiyonel entegrasyon sunan kapsamlı bir üretim platformudur. Bu gerçek endüstriyel case study'ler, Dr.BOY'un konnektör, sensör ve elektronik muhafaza uygulamalarında neden güvenilir bir tercih olduğunu açıkça göstermektedir.
