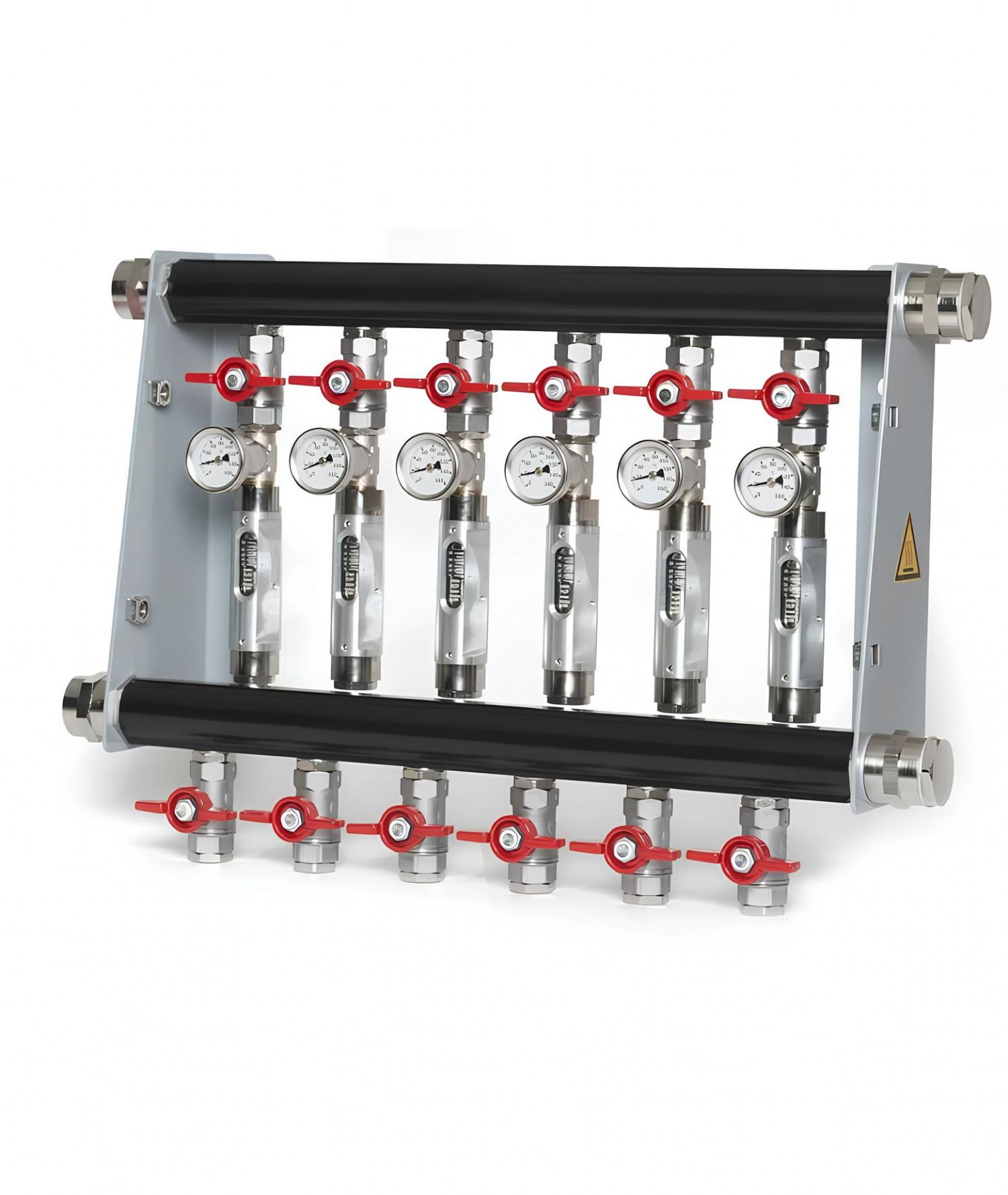

Marse RWFR 160 - 160°C'ye Kadar Yüksek Sıcaklık Uyumlu Kalıp Soğutma ve Temperleme İçin Su Debisi Ölçüm ve Regülasyon Sistemleri
Marse RWFR 160 Water Flow Regulator sistemleri, plastik enjeksiyon, şişirme ve ekstrüzyon proseslerinde kullanılan kalıpların soğutma ve temperleme devrelerinde, yüksek sıcaklıktaki suyun debisinin hassas biçimde ölçülmesi, izlenmesi ve dengeli şekilde dağıtılması amacıyla geliştirilmiş ileri seviye bir su regülasyon çözümüdür. RWFR 160 serisi, özellikle 160°C'ye kadar çalışan kapalı devre temperleme sistemleri için tasarlanmış olup, standart su dağıtım ve debi kontrol çözümlerinin çok ötesinde bir termal dayanım ve proses güvenliği sunar.
RWFR 160 sistemleri, kalıp içindeki birden fazla soğutma veya temperleme hattını merkezi bir manifold üzerinden besleyerek, her bir devrede kontrollü ve sürekli bir akış sağlar. Bu yapı sayesinde kalıp içi sıcaklık farkları minimize edilir, çevrim süreleri daha öngörülebilir hale gelir ve parça kalite tekrar edilebilirliği önemli ölçüde artar. Özellikle mühendislik plastikleri ve dar toleranslı teknik parçaların üretiminde, RWFR 160 sistemleri proses stabilitesine doğrudan katkı sağlar.
Çalışma Prensibi ve 160°C'ye Kadar Yüksek Sıcaklık Uyumu

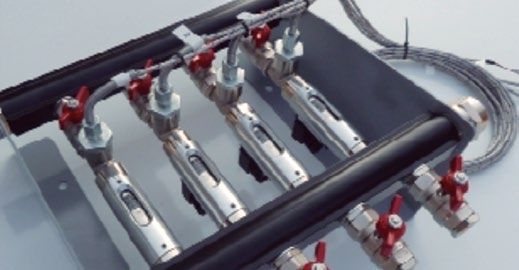

Marse RWFR 160 sistemleri, kalıp soğutma veya temperleme ünitesinden gelen suyu merkezi bir dağıtım bloğu üzerinden zonlara ayırarak çalışır. Her bir zon, kendi debi ayar ve ölçüm elemanları ile bağımsız olarak kontrol edilir. Sistem, yüksek sıcaklık koşullarında dahi ölçüm doğruluğunu ve mekanik kararlılığını koruyacak şekilde özel olarak tasarlanmıştır.
RWFR 160'nin çalışma prensibi şu temel avantajları sağlar:
• 160°C'ye kadar yüksek sıcaklıklarda güvenli ve stabil çalışma
• Kapalı devre temperleme sistemleriyle tam uyum
• Tüm zonlarda dengeli ve sürekli su akışı
• Kalıp içi sıcaklık dalgalanmalarının azaltılması
• Uzun süreli üretimlerde sabit ısı transfer performansı
Bu özellikler, RWFR 160'ı özellikle yüksek kalıp sıcaklığı gerektiren PA, PEEK, PPS, PC ve cam elyaf takviyeli malzemelerin işlendiği prosesler için ideal hale getirir.
Teknik Özellikler ve Rakamsal Veriler
Katalogda yer alan Marse RWFR 160 sistemlerinin öne çıkan teknik ve sayısal özellikleri aşağıda detaylı şekilde sunulmuştur.
Çalışma sıcaklığı
Maksimum çalışma sıcaklığı: 160°C
Uygun sistem tipi: Kapalı devre soğutma ve temperleme sistemleri
Fonksiyonel yapı
Yüksek sıcaklıktaki suyun debisinin ölçülmesi ve kontrol edilmesi

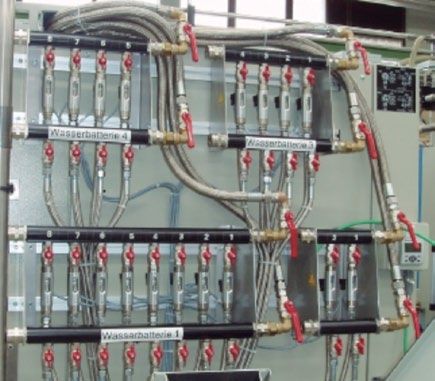

Çok zonlu kalıplar için merkezi su dağıtımı
Tüm uygulama ve sıcaklık aralıklarında hassas debi regülasyonu
Mekanik tasarım
Kompakt ve sağlam gövde yapısı
Yüksek sıcaklığa ve basınca dayanıklı metal bileşenler
Endüstriyel ortamlara uygun uzun ömürlü tasarım

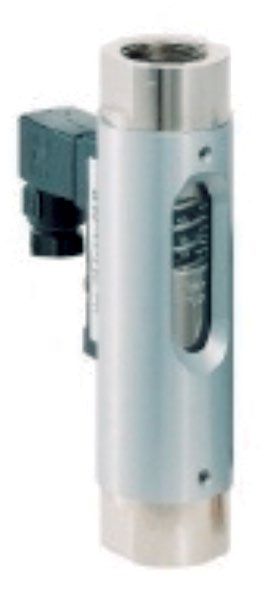

Debi ölçüm ve kontrol
Sürekli ve kontrollü su akışı
Uygulamaya özel ölçüm ve okuma aralıkları
Müşteri ihtiyacına göre özelleştirilebilir ölçüm konsepti
Zon sayısı seçenekleri
1, 2, 3, 4, 5, 6, 8, 10 ve 12 zon konfigürasyonları
Zon Sayısına Göre Ölçüler (mm)
1 zon
A: 185
B: 123
C: 63
2 zon
A: 255
B: 193
C: 133
3 zon
A: 325
B: 263
C: 203
4 zon
A: 395
B: 333
C: 273
5 zon
A: 465
B: 403
C: 343
6 zon
A: 535
B: 473
C: 413
8 zon
A: 675
B: 613
C: 553
10 zon
A: 815
B: 753
C: 693
12 zon
A: 955
B: 893
C: 833
Bu ölçü aralıkları, RWFR 160 sistemlerinin hem kompakt kalıplara hem de büyük, çok devreli ve yüksek ısı yüküne sahip kalıplara kolaylıkla adapte edilmesini sağlar.
Uygulama Alanları
Marse RWFR 160 Water Flow Regulator sistemleri özellikle aşağıdaki uygulamalarda tercih edilir:
Plastik enjeksiyon kalıpları
Yüksek sıcaklıkta çalışan temperleme sistemleri
Teknik ve mühendislik plastikleri üretimi
Otomotiv ve endüstriyel parça kalıpları
Kapalı devre kalıp soğutma ve ısıtma sistemleri
Özellikle 120-160°C aralığında çalışan kalıp sıcaklık kontrol üniteleri ile birlikte kullanıldığında RWFR 160, proses stabilitesine doğrudan katkı sağlar.
Proses Performansı ve Kaliteye Etkileri
RWFR 160 sistemleri, kalıp içi sıcaklık kontrolünü optimize ederek üretim kalitesini ve verimliliği artırır:
• Kalıp içi sıcaklık dağılımı daha homojen hale gelir
• Çevrim süreleri daha stabil ve tekrarlanabilir olur
• Parça çarpılması ve iç gerilimler azalır
• Yüzey kalitesi ve ölçüsel kararlılık artar
• Kalıp ve temperleme ekipmanlarının servis ömrü uzar
Bu kazanımlar, RWFR 160'ı yüksek kalite, izlenebilirlik ve proses güvenliği talep eden üretim tesisleri için stratejik bir ekipman haline getirir.
Mekanik Dayanıklılık ve Endüstriyel Tasarım

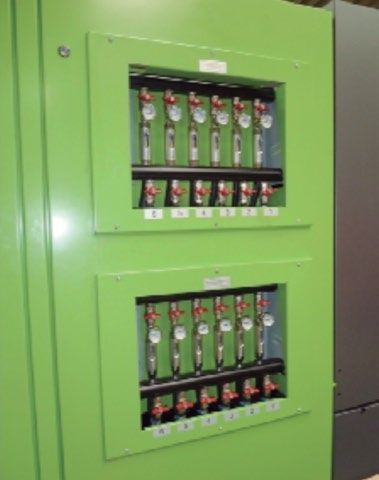

Marse RWFR 160 sistemleri, yüksek sıcaklık, sürekli çalışma ve endüstriyel ortam koşulları göz önünde bulundurularak tasarlanmıştır. Sağlam metal gövde yapısı, kompakt tasarımı ve endüstriyel bağlantı elemanları sayesinde uzun süreli ve güvenilir kullanım sunar. Merkezi dağıtım yapısı, montaj, devreye alma ve bakım işlemlerini de önemli ölçüde kolaylaştırır.
Endüstriyel Avantajlar ve Operasyonel Kazanımlar
Marse RWFR 160 Water Flow Regulator sistemlerinin sunduğu başlıca avantajlar şunlardır:
160°C'ye kadar yüksek sıcaklık uyumluluğu
Kapalı devre temperleme sistemleriyle tam entegrasyon
Çok zonlu kalıplarda dengeli ve kontrollü su dağıtımı
Stabil çevrim süreleri ve yüksek kalite tekrar edilebilirliği
Yüksek mekanik dayanıklılık ve kompakt tasarım
Uzun servis ömrü ve düşük bakım ihtiyacı
Bu özellikleriyle Marse RWFR 160, yüksek sıcaklıkta çalışan kalıp soğutma ve temperleme uygulamaları için güvenilir, hassas ve profesyonel bir su debisi kontrol çözümü olarak konumlanır.
