Marse WATER FLOW REGULATOR EWFR - Elektronik Debi ve Sıcaklık Kontrollü Kalıp Soğutma Sistemleri
Marse tarafından geliştirilen WATER FLOW REGULATOR EWFR serisi, plastik enjeksiyon kalıpları, şişirme kalıpları ve endüstriyel proses soğutma devrelerinde su debisi ve su sıcaklığının elektronik olarak ölçülmesi, izlenmesi ve alarm bazlı kontrol edilmesi amacıyla tasarlanmış ileri seviye bir su yönetim sistemidir. EWFR, klasik mekanik WFR sistemlerinin ötesine geçerek proses güvenliği, izlenebilirlik ve kalite sürekliliği gerektiren modern üretim tesisleri için geliştirilmiştir.
EWFR sistemleri, özellikle çok gözlü ve çok zonlu kalıplarda her bir soğutma hattının bağımsız olarak kontrol edilmesini sağlar. Debi veya sıcaklık değerlerinin ayarlanan limitlerin dışına çıkması durumunda sistem anında alarm üretir ve operatörü uyarır. Bu sayede parça hataları, çevrim süresi sapmaları ve kalıp hasarları oluşmadan önce önleyici müdahale mümkün hale gelir.
Elektronik Ölçüm ve Çalışma Prensibi

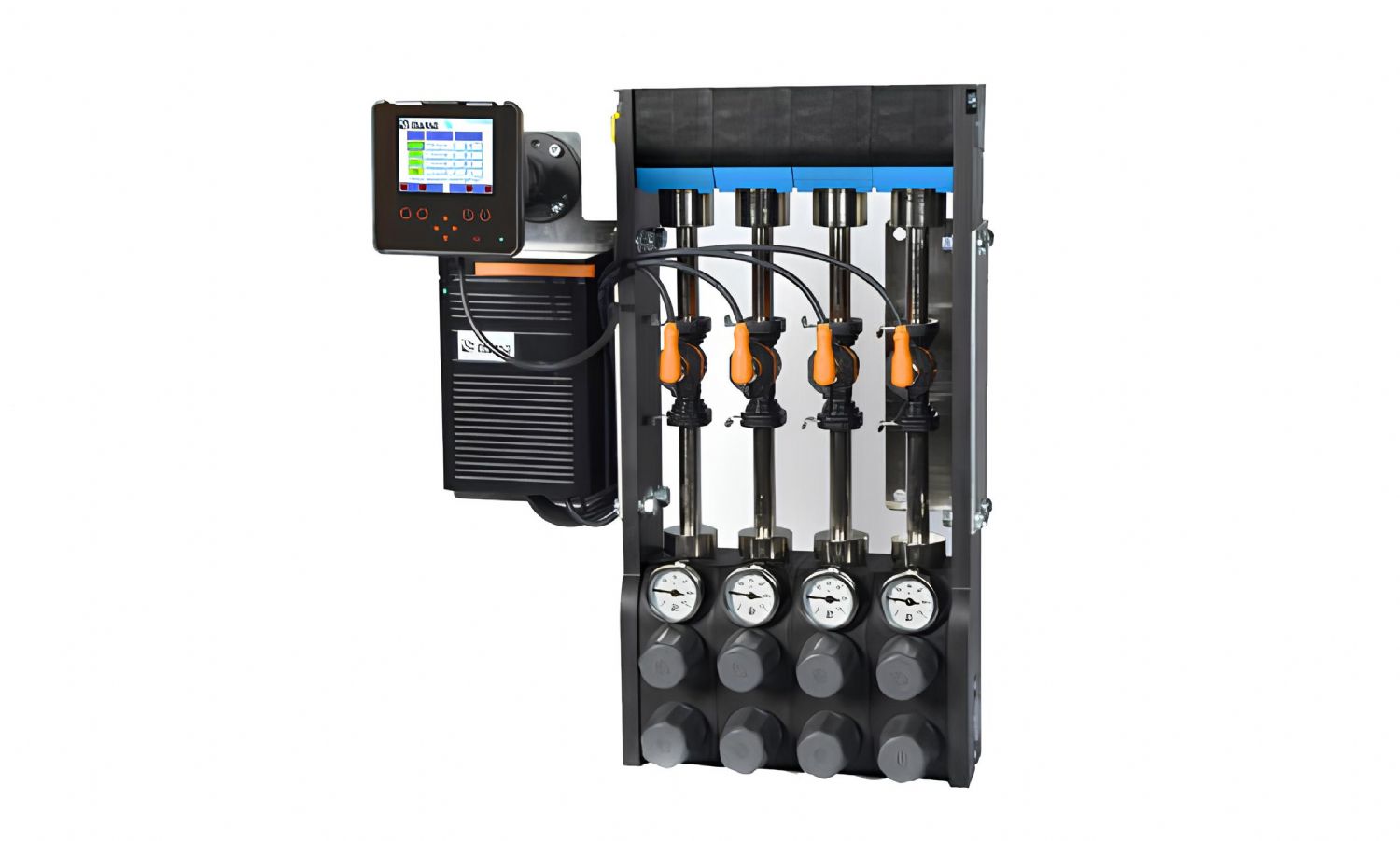

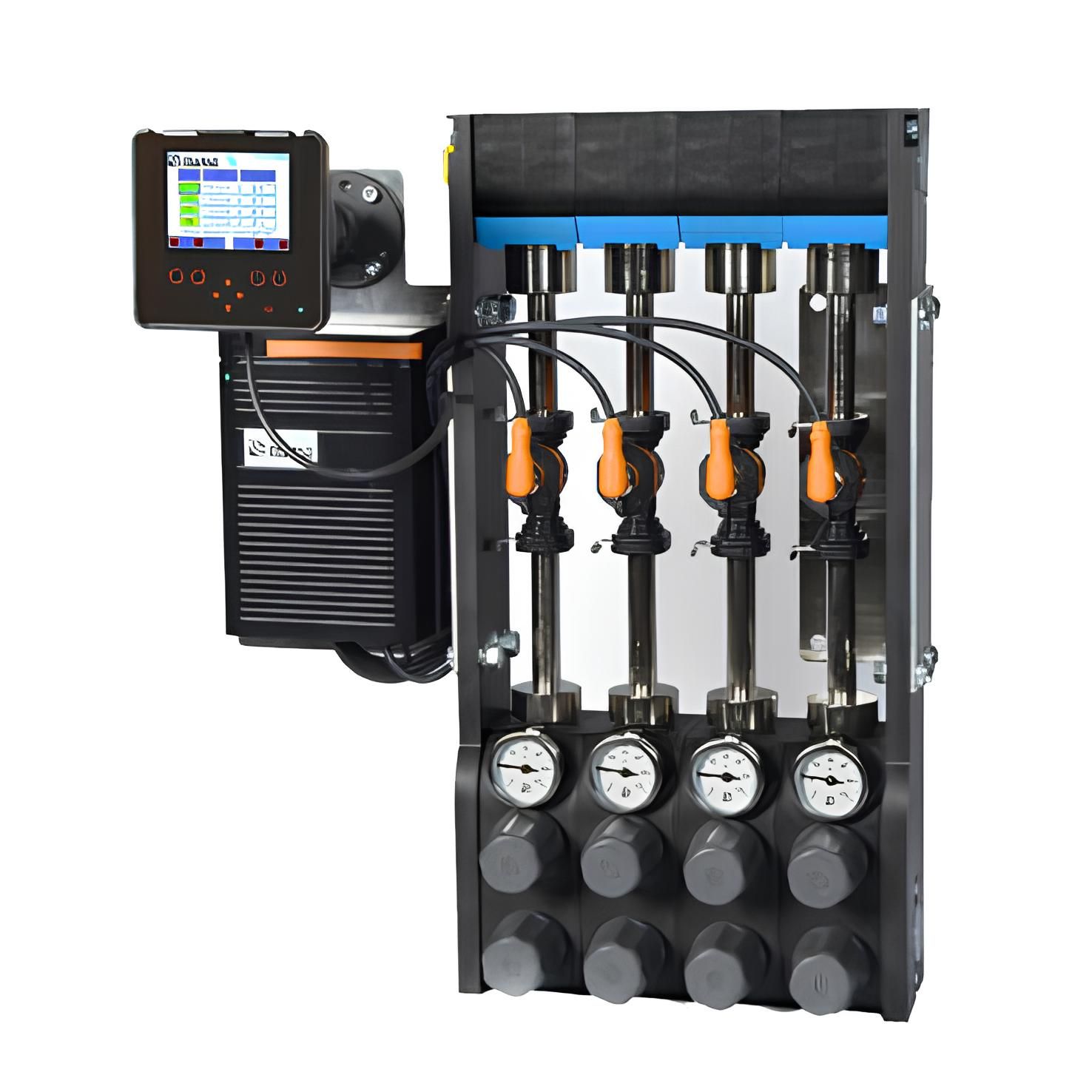

Marse EWFR sistemlerinde, standart WFR modellerinde kullanılan şeffaf plastik ölçüm tüpü yerine, entegre elektronik akış sensörü bulunan pirinç ölçüm tüpü kullanılır. Bu sensörlü yapı sayesinde her bir soğutma devresi için hem debi hem de sıcaklık değerleri sürekli olarak ölçülür ve sistemin dijital ekranında görüntülenir.
EWFR'nin çalışma prensibi şu şekilde özetlenebilir:
• Soğutma suyu, EWFR gövdesi üzerinden her zon için ayrı ayrı yönlendirilir
• Pirinç ölçüm tüpü içerisindeki akış sensörü, su debisini elektronik olarak ölçer
• Entegre sıcaklık sensörü, dönüş suyu sıcaklığını izler
• Ölçülen değerler anlık olarak ekranda görüntülenir
• Önceden tanımlanan eşik değerlerin aşılması durumunda alarm aktif hale gelir
• Alarm anında ekranda kırmızı uyarı ışığı yanar
Bu yapı sayesinde operatör yalnızca görsel debi takibi yapmakla kalmaz, aynı zamanda prosesin güvenli sınırlar içinde çalıştığından emin olur.
Teknik Özellikler ve Yapısal Detaylar
Marse WATER FLOW REGULATOR EWFR sistemlerinin katalogda yer alan teknik ve rakamsal özellikleri aşağıda detaylı şekilde sunulmuştur.
Gövde ve Mekanik Yapı
Gövde malzemesi: PA6 + %30 cam elyaf takviyeli
Ölçüm tüpü: Elektronik akış sensörlü pirinç boru
Alt gövde bağlantı insertleri: Pirinç
Sızdırmazlık Elemanları
Conta tipi: Vitril (NBR), 70 Shore sertlik
Su ile temas eden O-ringler: EPDM
Ölçüm ve İzleme Fonksiyonları
Debi ölçümü: Elektronik sensörlü
Sıcaklık ölçümü: Entegre termometre (standart)
Görüntüleme: Dijital ekran
Alarm fonksiyonu: Debi ve sıcaklık limit aşımlarında otomatik uyarı
Çalışma Koşulları
Maksimum çalışma sıcaklığı:
8 bar 40°C
7 bar 60°C
5 bar 80°C
4 bar 90°C
Çalışma basıncı: Standart WFR serisi ile uyumlu
Zon Sayısı Seçenekleri
1 ila 12 zon arasında farklı konfigürasyonlar
Zon Sayısına Göre "A" Ölçüsü (mm)
1 zon: 73
2 zon: 126
3 zon: 179
4 zon: 231
5 zon: 284
6 zon: 339
7 zon: 392
8 zon: 444
9 zon: 497
10 zon: 552
11 zon: 607
12 zon: 659
Bu ölçü aralıkları, EWFR sistemlerinin hem kompakt kalıplara hem de büyük, çok devreli kalıplara kolayca entegre edilmesini sağlar.
Proses Kontrolü ve Kaliteye Katkısı
Marse EWFR sistemleri, kalıp soğutma performansının doğrudan ürün kalitesini etkilediği uygulamalarda kritik avantajlar sunar. Elektronik ölçüm ve alarm sistemi sayesinde:
• Soğutma devrelerinde debi kayıpları anında tespit edilir
• Tıkanma, hortum çıkması veya vana hataları erken aşamada fark edilir
• Kalıp içi sıcaklık dağılımı stabil tutulur
• Çevrim süreleri daha tutarlı hale gelir
• Çarpılma, iç gerilim ve yüzey hataları azalır
• Kalıp ve hot-runner sistemleri termal olarak korunur
Bu özellikler, EWFR'yi özellikle yüksek hassasiyetli teknik parça üretimi yapan tesisler için vazgeçilmez bir ekipman haline getirir.
Uygulama Alanları
Marse WATER FLOW REGULATOR EWFR sistemleri aşağıdaki uygulamalarda yaygın olarak kullanılmaktadır:
Plastik enjeksiyon kalıpları
Şişirme ve stretch-blow kalıpları
Teknik plastik ve otomotiv parça üretimi
Debi ve sıcaklık izlenebilirliğinin zorunlu olduğu prosesler
Yüksek kalite ve proses güvenliği gerektiren üretim hatları
EWFR, manuel ayarlı sistemlere kıyasla sunduğu izlenebilirlik ve alarm fonksiyonları sayesinde Endüstri 4.0 uyumlu üretim altyapılarına da kolayca entegre edilebilir.
Mekanik Dayanıklılık ve Endüstriyel Tasarım
Cam elyaf takviyeli PA6 gövde yapısı, EWFR sistemlerini darbelere ve sıcaklık değişimlerine karşı son derece dayanıklı hale getirir. Pirinç ölçüm borusu ve bağlantı elemanları, uzun süreli çalışmalarda aşınmaya karşı yüksek direnç gösterir. Elektronik sensörlerin gövde içinde korunaklı şekilde konumlandırılması, sistemin servis ömrünü uzatır ve bakım ihtiyacını azaltır.
Endüstriyel Avantajlar ve Operasyonel Kazanımlar
Marse EWFR Water Flow Regulator sistemlerinin sağladığı başlıca avantajlar şunlardır:
Elektronik debi ve sıcaklık ölçümü ile maksimum proses kontrolü
Alarm bazlı erken uyarı sistemi
Daha stabil çevrim süreleri ve tutarlı ürün kalitesi
Kalıp ve ekipman ömründe artış
Operatör hatalarının minimize edilmesi
Yüksek tekrarlanabilirlik ve izlenebilir üretim
Bu özellikleriyle Marse WATER FLOW REGULATOR EWFR, klasik su dağıtım çözümlerinin ötesine geçerek kalıp soğutma sistemlerini aktif olarak izleyen ve yöneten profesyonel bir proses kontrol ekipmanı olarak konumlanır.
