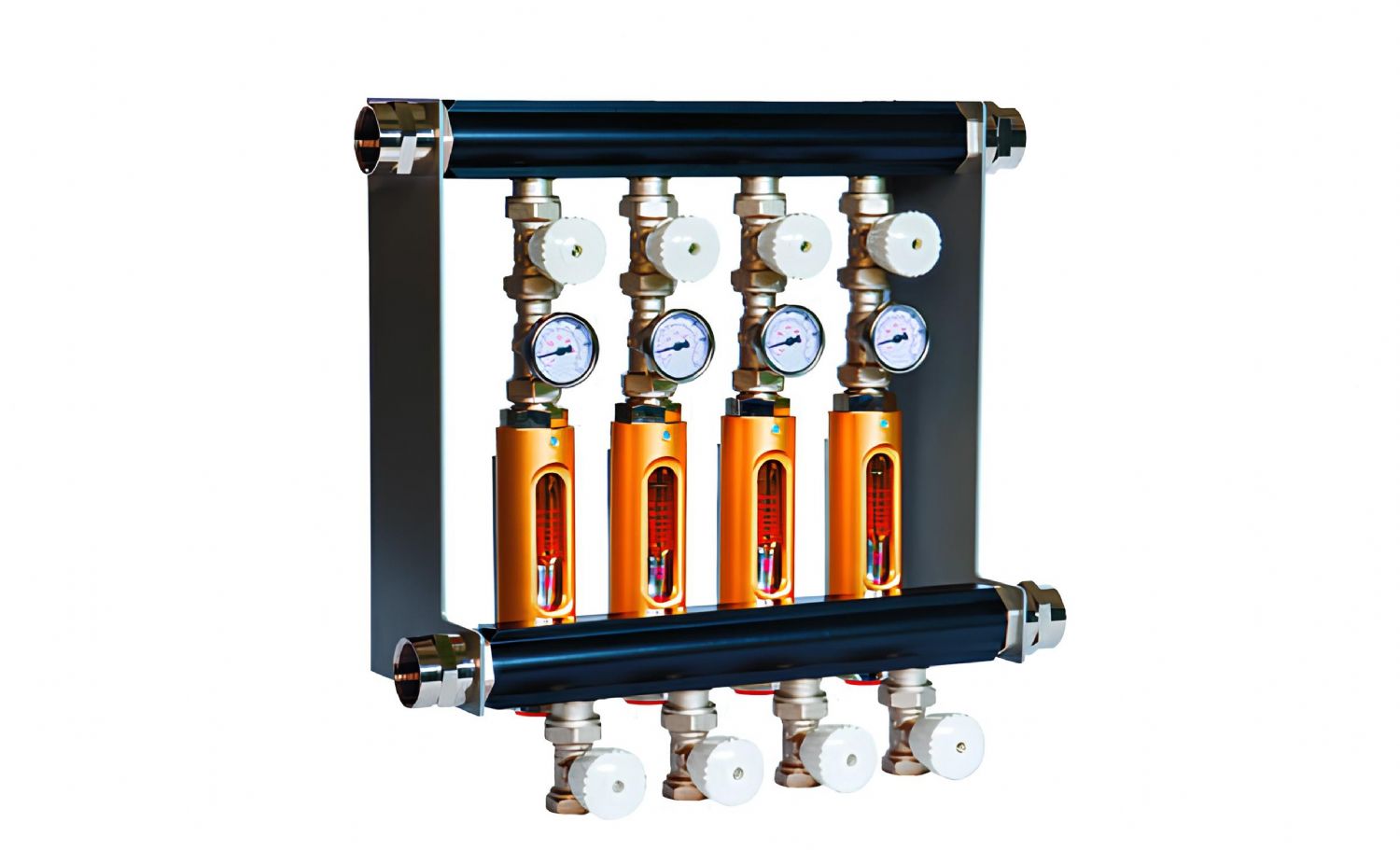

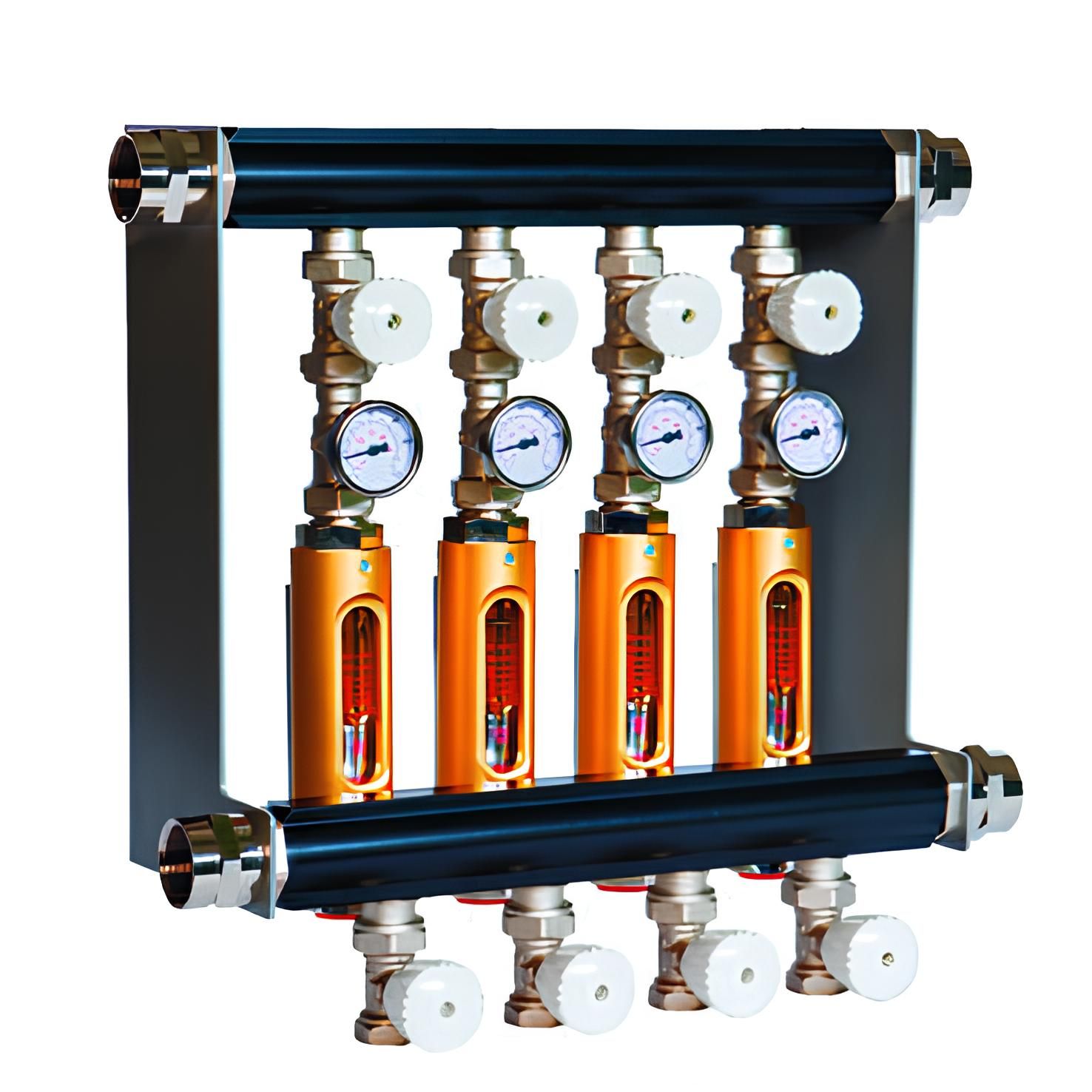

Marse RWFR 120 - Yüksek Sıcaklık Uyumlu Kalıp Soğutma ve Temperleme İçin Su Debisi Ölçüm ve Regülasyon Sistemi
Marse tarafından geliştirilen RWFR 120 Water Flow Regulator sistemleri, plastik enjeksiyon, şişirme ve ekstrüzyon proseslerinde kullanılan kalıpların soğutma ve temperleme devrelerinde yüksek sıcaklıktaki suyun debisinin hassas şekilde ölçülmesi, izlenmesi ve dengeli biçimde dağıtılması amacıyla tasarlanmış profesyonel bir su regülasyon çözümüdür. RWFR 120 serisi, özellikle 120°C'ye kadar çalışan kapalı devre temperleme sistemleri için optimize edilmiştir ve klasik WFR çözümlerinin ötesinde daha yüksek termal dayanım ve proses güvenliği sunar.
RWFR 120, merkezi bir dağıtım yapısı üzerinden birden fazla soğutma hattını besleyerek her bir devrede kontrollü ve sürekli bir su akışı sağlar. Bu yapı sayesinde kalıp içindeki sıcaklık dağılımı dengelenir, çevrim süreleri stabil hale gelir ve parça kalite tekrar edilebilirliği önemli ölçüde artar.
Çalışma Prensibi ve Yüksek Sıcaklık Uyumu
Marse RWFR 120 sistemleri, kalıp soğutma veya temperleme devresine giren suyu merkezi bir manifold üzerinden zonlara ayırarak çalışır. Her bir devre üzerinde yer alan debi ayar ve ölçüm bileşenleri sayesinde su akışı kontrollü ve sürekli biçimde regüle edilir. Sistem, yüksek sıcaklık koşullarında dahi ölçüm hassasiyetini koruyacak şekilde tasarlanmıştır.
RWFR 120'nin temel çalışma prensibi şu avantajları sağlar:
• 120°C'ye kadar yüksek sıcaklıkta stabil debi kontrolü
• Kapalı devre temperleme sistemleriyle tam uyum
• Tüm zonlarda dengeli ve tekrarlanabilir soğutma
• Kalıp içi sıcaklık dalgalanmalarının minimize edilmesi
• Proses boyunca sabit ısı transfer performansı
Bu yapı, özellikle teknik plastikler, cam elyaf takviyeli malzemeler ve dar toleranslı parçaların üretildiği uygulamalarda kritik bir rol oynar.
Teknik Özellikler ve Rakamsal Veriler
Katalogda yer alan Marse RWFR 120 sistemlerinin öne çıkan teknik ve sayısal özellikleri aşağıda detaylı olarak sunulmuştur.
Çalışma sıcaklığı
Maksimum çalışma sıcaklığı: 120°C
Uygun sistem tipi: Kapalı devre soğutma ve temperleme sistemleri
Fonksiyon
Yüksek sıcaklıktaki suyun debisinin ölçülmesi ve kontrol edilmesi
Çok zonlu kalıplar için merkezi su dağıtımı
Mekanik yapı ve tasarım
Kompakt ve sağlam gövde yapısı
Endüstriyel ortamlara uygun yüksek dayanım
Uzun süreli yüksek sıcaklık çalışmasına uygun tasarım
Debi kontrolü
Tüm uygulama ve sıcaklık aralıklarında hassas ve kararlı debi regülasyonu
Sürekli ve kontrollü su akışı
Özelleştirilebilir ölçüm
Okuma ve ölçüm aralıkları, müşteri uygulamasına göre uyarlanabilir
Zon sayısı seçenekleri
1, 2, 3, 4, 5, 6, 8, 10 ve 12 zon konfigürasyonları
Zon Sayısına Göre Ölçüler (mm)
1 zon
A: 185
B: 123
C: 63
2 zon
A: 255
B: 193
C: 133
3 zon
A: 325
B: 263
C: 203
4 zon
A: 395
B: 333
C: 273
5 zon
A: 465
B: 403
C: 343
6 zon
A: 535
B: 473
C: 413
8 zon
A: 675
B: 613
C: 553
10 zon
A: 815
B: 753
C: 693
12 zon
A: 955
B: 893
C: 833
Bu geniş ölçü ve zon seçenekleri sayesinde RWFR 120 sistemleri, hem kompakt kalıplara hem de büyük, çok devreli kalıplara kolaylıkla entegre edilebilir.
Uygulama Alanları
Marse RWFR 120 Water Flow Regulator sistemleri özellikle aşağıdaki uygulamalarda tercih edilir:
Plastik enjeksiyon kalıpları
Yüksek sıcaklıkta çalışan temperleme sistemleri
Teknik ve mühendislik plastikleri üretimi
Otomotiv ve endüstriyel parça kalıpları
Kapalı devre kalıp soğutma sistemleri
Özellikle 90-120°C aralığında çalışan kalıp sıcaklık kontrol üniteleriyle birlikte kullanıldığında RWFR 120, proses stabilitesine doğrudan katkı sağlar.
Proses Performansına ve Kaliteye Katkıları
RWFR 120 sistemleri, kalıp soğutma ve temperleme performansını iyileştirerek üretim kalitesini ve verimliliği artırır:
• Kalıp içi sıcaklık dağılımı daha homojen hale gelir
• Çevrim süreleri daha stabil ve öngörülebilir olur
• Parça çarpılması ve iç gerilimler azalır
• Yüzey kalitesi ve ölçüsel kararlılık artar
• Kalıp ve yardımcı ekipmanların servis ömrü uzar
Bu özellikler, RWFR 120'yi yüksek kalite ve proses güvenliği talep eden üretim tesisleri için stratejik bir ekipman haline getirir.
Mekanik Dayanıklılık ve Endüstriyel Tasarım
Marse RWFR 120 sistemleri, yüksek sıcaklık ve sürekli çalışma koşulları göz önünde bulundurularak tasarlanmıştır. Sağlam gövde yapısı, kompakt tasarımı ve endüstriyel bağlantı elemanları sayesinde zorlu üretim ortamlarında uzun süreli ve güvenilir kullanım sunar. Merkezi dağıtım yapısı, bakım ve montaj işlemlerini de kolaylaştırır.
Endüstriyel Avantajlar ve Operasyonel Kazanımlar
Marse RWFR 120 Water Flow Regulator sistemlerinin sunduğu başlıca avantajlar şunlardır:
120°C'ye kadar yüksek sıcaklık uyumluluğu
Kapalı devre temperleme sistemleriyle tam entegrasyon
Çok zonlu kalıplarda dengeli su dağıtımı
Daha stabil çevrim süreleri ve tekrarlanabilir kalite
Kompakt tasarım ve yüksek mekanik dayanıklılık
Uzun servis ömrü ve düşük bakım ihtiyacı
Bu özellikleriyle Marse RWFR 120, yüksek sıcaklıkta çalışan kalıp soğutma ve temperleme uygulamaları için güvenilir, hassas ve profesyonel bir su debisi kontrol çözümü olarak öne çıkar.
