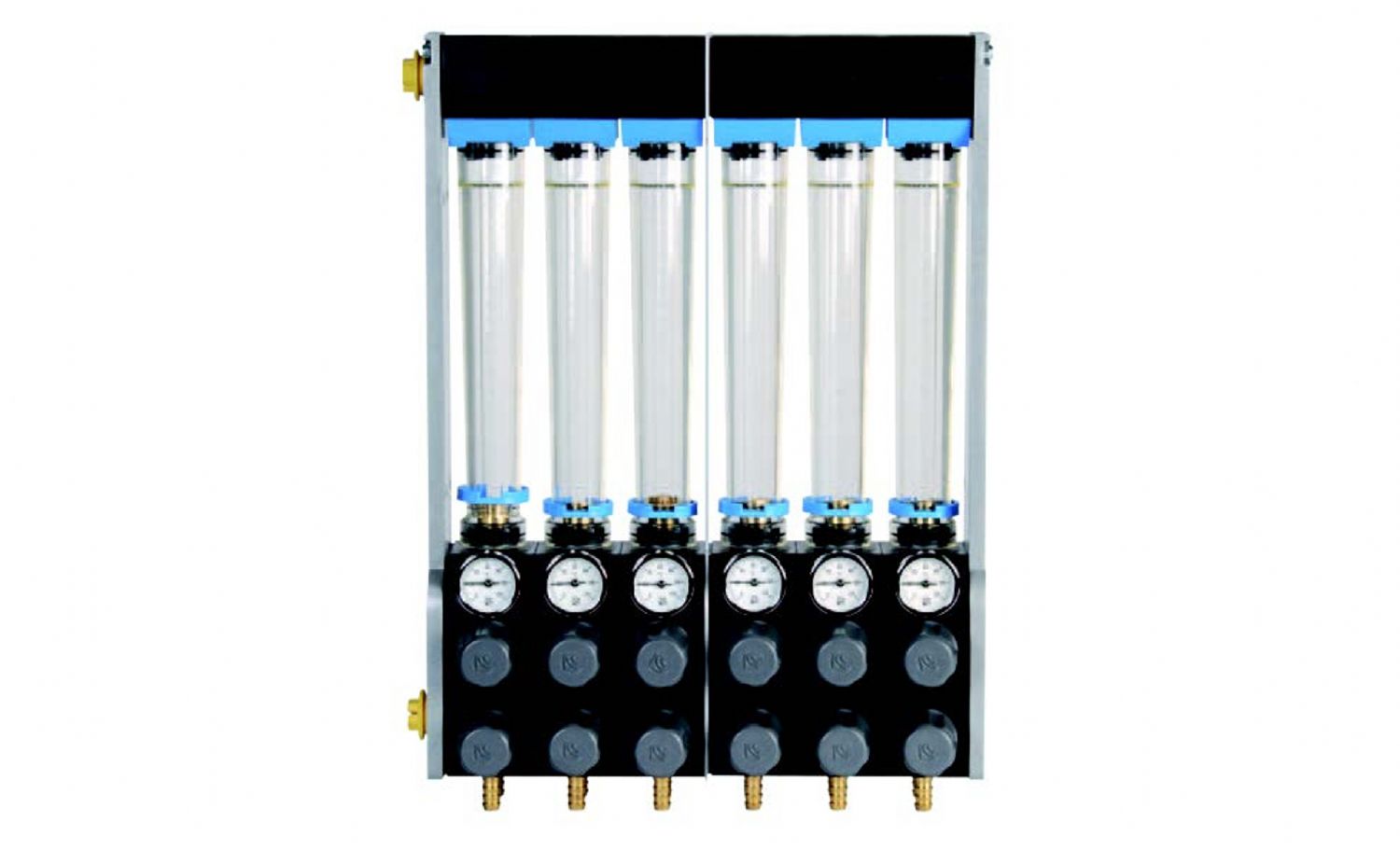

Marse WATER FLOW REGULATOR (WFR) - Kalıp ve Proses Soğutma Devreleri İçin Hassas Su Debisi Kontrol Sistemi
Marse tarafından geliştirilen WATER FLOW REGULATOR WFR serisi, plastik enjeksiyon kalıpları, şişirme kalıpları, ekstrüzyon kalıpları ve endüstriyel proses soğutma devrelerinde her bir hattın su debisinin ayrı ayrı ve hassas biçimde kontrol edilmesini sağlayan profesyonel su dağıtım ve regülasyon sistemidir. WFR sistemleri, kalıp içindeki soğutma devrelerinin dengeli çalışmasını sağlayarak çevrim sürelerini kısaltır, parça kalitesini artırır ve enerji verimliliğini yükseltir.
WFR serisi, özellikle çok devreli kalıplarda her hattın farklı ısı yüküne sahip olduğu uygulamalarda kritik bir rol oynar. Her bir zon için bağımsız ayar yapılabilmesi sayesinde, kalıp içi sıcaklık farkları minimize edilir ve homojen soğutma elde edilir.
Çalışma Prensibi ve Debi Kontrol Yaklaşımı

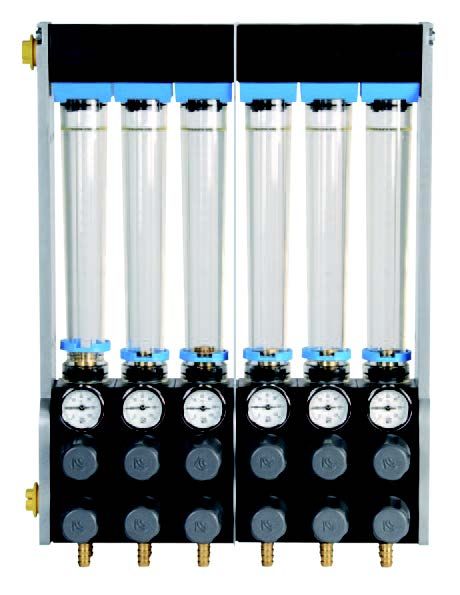

Marse WFR Water Flow Regulator sistemleri, her bir su hattı üzerinde yer alan manuel ayar vanaları ve görsel debi göstergeleri sayesinde çalışır. Sisteme giren soğutma suyu, dağıtım bloğu üzerinden zonlara ayrılır ve her bir zon için debi ayrı ayrı ayarlanır.
Şeffaf poliamid ölçüm tüpleri üzerinden akan su miktarı görsel olarak izlenebilir. Bu sayede operatör, kalıp üzerinde çalışan her devrenin debisini anlık olarak kontrol edebilir ve gerekli ayarlamaları hızlı şekilde yapabilir. Entegre termometreler sayesinde suyun dönüş sıcaklığı da izlenerek soğutma performansı değerlendirilebilir.
Bu yapı sayesinde:
Her bir soğutma hattı için bağımsız ve hassas debi ayarı yapılır
Kalıp içi sıcaklık dağılımı dengelenir
Çevrim süreleri kısalır
Çarpılma, iç gerilim ve yüzey hataları azalır
Enerji ve su tüketimi optimize edilir
Model Seçenekleri - ZS ve ZR Konfigürasyonları
Marse WFR serisi iki farklı bağlantı tipine sahip model ile sunulur:
ZS Model
Alt gövde bağlantıları Ø12 mm hortum bağlantılıdır.
Genellikle plastik enjeksiyon kalıplarında hızlı hortum bağlantısı tercih edilen uygulamalarda kullanılır.
ZR Model
Alt gövde bağlantıları 3/8" dişli soket tipindedir.
Daha rijit tesisat bağlantıları ve metal borulama kullanılan sistemler için uygundur.
Her iki model de aynı teknik gövde yapısına ve debi kontrol performansına sahiptir. Bağlantı tipi, tesis altyapısına göre seçilir.
Teknik Özellikler ve Rakamsal Veriler
Katalogda yer alan Marse WFR modellerinin öne çıkan teknik ve sayısal özellikleri aşağıda detaylandırılmıştır:

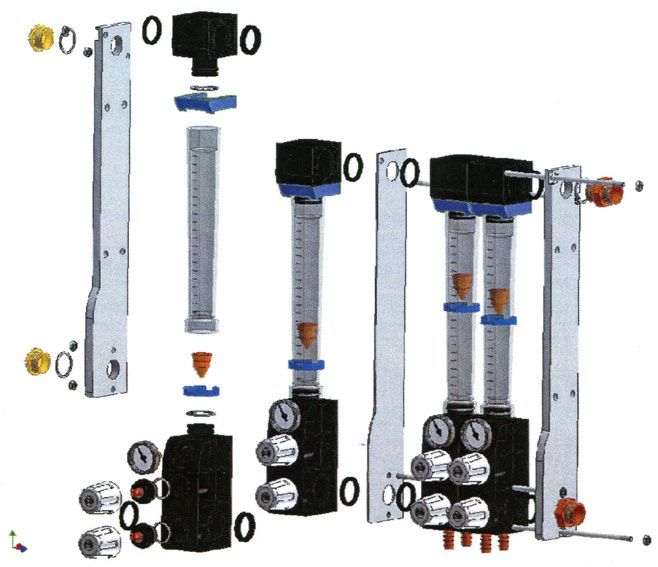

Gövde ve yapı malzemeleri
Debi ölçüm tüpleri: Poliamid 12 (standart)
Gövde: PA6 + %30 cam elyaf takviyeli
Regülasyon vanaları: Pirinç
Alt gövde bağlantı insertleri: Pirinç
Sızdırmazlık elemanları
Vitril (NBR) contalar - 70 Shore sertlik
Su ile temas eden O-ringler: EPDM
Ölçüm ve izleme
Her hat için ayrı debi göstergesi
Entegre termometre (standart)
Görsel ve anlık kontrol imkânı
Maksimum çalışma sıcaklığı:
8 bar 40ºC
7 bar 60ºC
5 bar 80ºC
4 bar 90ºC
Bağlantı tipleri
ZS model: Ø12 mm hortum bağlantısı
ZR model: 3/8" dişli bağlantı

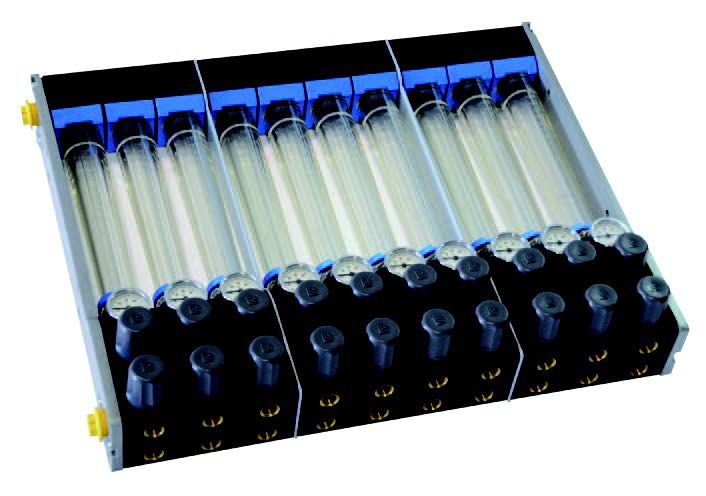

Zon sayısı seçenekleri
1 - 12 zon arası konfigürasyonlar
Zon sayısına göre "A" ölçüsü (mm)
1 zon: 73
2 zon: 126
3 zon: 179
4 zon: 231
5 zon: 284
6 zon: 339
7 zon: 392
8 zon: 444
9 zon: 497
10 zon: 552
11 zon: 607
12 zon: 659
Bu ölçü aralıkları sayesinde WFR sistemleri hem küçük kalıplara hem de çok devreli büyük kalıplara kolaylıkla adapte edilebilir.
Mekanik Tasarım ve Dayanıklılık
WFR Water Flow Regulator sistemleri, endüstriyel kalıp ortamlarının zorlu koşulları göz önünde bulundurularak tasarlanmıştır. Cam elyaf takviyeli gövde yapısı, mekanik darbelere ve sıcaklık değişimlerine karşı yüksek dayanım sağlar. Pirinç vana ve bağlantı elemanları, uzun süreli kullanımlarda aşınmaya karşı dirençlidir.
Şeffaf ölçüm tüpleri sayesinde bakım ve kontrol işlemleri hızlı ve pratiktir. O-ring ve contaların EPDM ve vitrilden seçilmesi, su ile uzun süreli temasta sızdırmazlığı güvence altına alır.
Uygulama Alanları
Marse WFR Water Flow Regulator sistemleri aşağıdaki uygulamalarda yaygın olarak kullanılır:
Plastik enjeksiyon kalıpları
Şişirme kalıpları
Ekstrüzyon ve termoform kalıpları
Endüstriyel soğutma ve temperleme devreleri
Makine içi çok hatlı su dağıtım sistemleri
Özellikle farklı kalıp bölgelerinde farklı soğutma ihtiyacı olan uygulamalarda WFR sistemleri proses stabilitesine doğrudan katkı sağlar.
Endüstriyel Avantajlar ve Proses Kazanımları
Marse WFR sistemlerinin sağladığı başlıca avantajlar şunlardır:
Her zon için bağımsız ve hassas su debisi kontrolü
Daha dengeli kalıp sıcaklığı ve daha kısa çevrim süresi
Parça kalite tekrar edilebilirliğinde artış
Enerji ve su tüketiminde optimizasyon
Kolay montaj ve sezgisel kullanım
Düşük bakım ihtiyacı ve uzun servis ömrü
Bu özellikleriyle Marse WATER FLOW REGULATOR WFR, kalıp soğutma performansını doğrudan iyileştiren, üretim verimliliğini artıran ve proses güvenliğini yükselten stratejik bir ekipmandır.
