Dr.BOY Enjeksiyon Teknolojisi ve BOY XS'in Konumlandırılması
Dr. BOY, küçük ve orta tonajlı enjeksiyon kalıplama makineleri alanında dünyada uzmanlaşmış nadir üreticilerden biridir. Dr.BOY'un mühendislik yaklaşımı; büyük makineleri küçültmek yerine, küçük parça üretimi için baştan tasarlanmış, kompakt ve son derece hassas enjeksiyon platformları geliştirmeye dayanır.
BOY XS modeli, bu yaklaşımın mikro enjeksiyon özelinde geliştirilmiş en saf ve en teknik temsilcisidir. Özellikle mikro parça üretimi, spruesiz tek gözlü kalıplar ve miligram seviyesinde şut hacimleri için tasarlanmıştır.

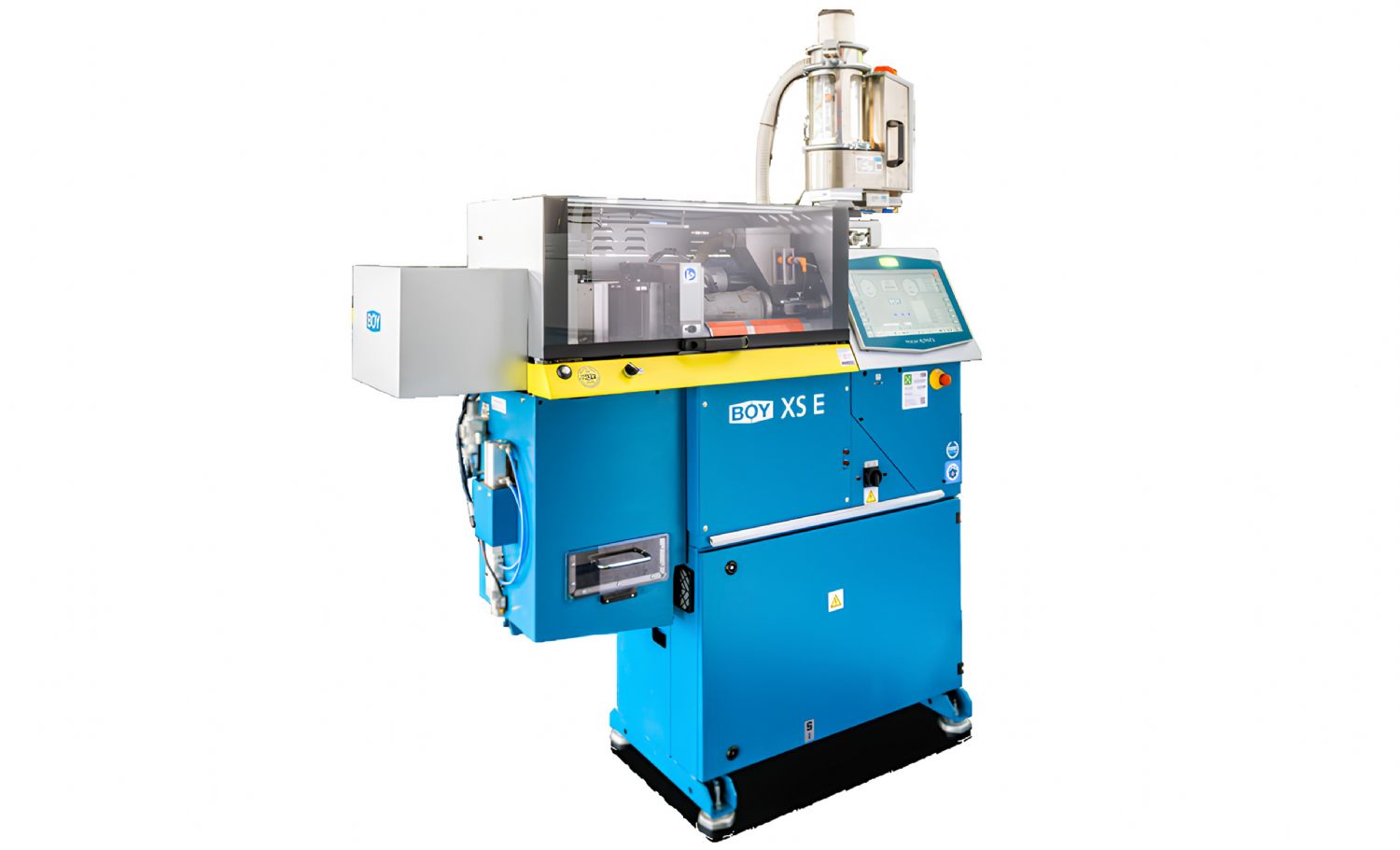

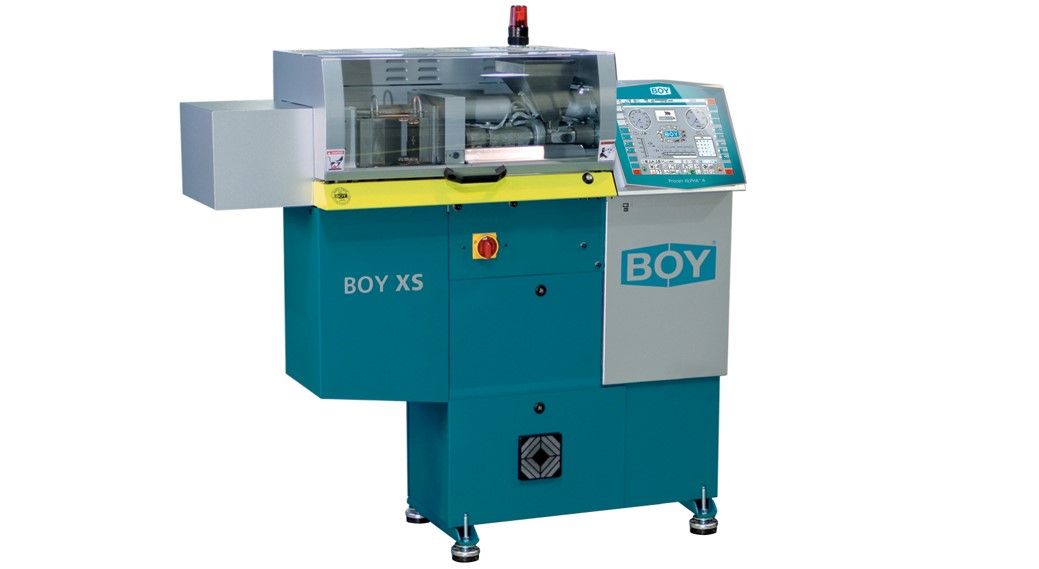

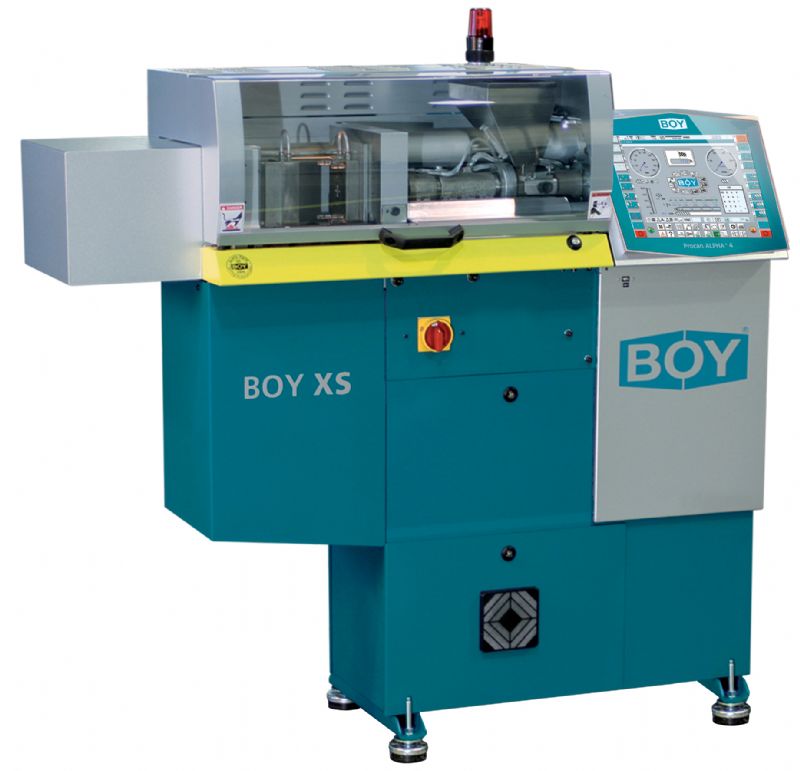

BOY XS - Mikro Enjeksiyon İçin Baştan Tasarlanmış Makine Mimarisi
BOY XS, standart enjeksiyon makinelerinin küçültülmüş bir versiyonu değildir. Makine; mikro enjeksiyon kalıplamanın gerektirdiği kısa bekleme süreleri, dar proses pencereleri ve yüksek tekrarlanabilirlik ihtiyacı dikkate alınarak sıfırdan tasarlanmıştır.
Makinenin en dikkat çekici özelliği, yaklaşık 1485 × 526 × 1380 mm ölçülerinde, sadece 0,78 m² yer kaplayan ultra kompakt yapısıdır. Bu sayede:
Aynı alanda daha fazla makine kurulumu
Temiz oda ve laboratuvar ortamlarında kullanım
Hücresel ve modüler üretim konseptleri mümkün hale gelir.
Makinenin net ağırlığı yaklaşık 422 kg olup, bu kompakt yapı endüstriyel dayanıklılıktan ödün verilmeden elde edilmiştir.
Kilitleme Ünitesi - Tie-Bar'sız, Konsol Tip, Maksimum Erişim
BOY XS, Dr.BOY'un karakteristik özelliği olan tie-bar'sız iki plakalı kilitleme sistemini kullanır. Diyagonal yerleştirilmiş kolonlar sayesinde kalıp alanı üç taraftan tamamen açıktır.
Kilitleme ünitesi teknik verileri:
Kilitleme kuvveti: 100 kN
Kolonlar arası mesafe: 160 mm (diyagonal 205 mm)
Maksimum plaka arası açıklık: 250 mm (opsiyonel 200 mm)
Ayarlanabilir maksimum kalıp açma stroku: 150 mm
Minimum kalıp yüksekliği: 100 mm (opsiyonel 50 mm)
Hareketli plaka maksimum kalıp ağırlığı: 22 kg
Kalıp açma kuvveti: 15 kN
Kalıp kapama kuvveti: 10 kN
Bu değerler, mikro ve hassas kalıplar için ideal mekanik stabilite ve uzun kalıp ömrü sağlar.
Enjeksiyon Ünitesi - Mikro Hassasiyet ve Rakamsal Üstünlük
BOY XS, termoplastik işleme için farklı plastikleştirme üniteleri ile sunulur. Vida çapı seçenekleri ve temel teknik değerler şu şekildedir:
Vida çapları
8 mm - 12 mm - 14 mm - 16 mm - 18 mm
Teorik maksimum strok hacimleri
8 mm: 1,0 cm³
12 mm: 4,5 cm³
14 mm: 6,1 cm³
16 mm: 8,0 cm³
18 mm: 15,3 cm³
Teorik maksimum şut ağırlıkları (PS)
8 mm: yaklaşık 1,1 g
12 mm: 4,1 g
14 mm: 5,6 g
16 mm: 7,3 g
18 mm: 13,9 g
Maksimum spesifik enjeksiyon basınçları
8 mm: 2534 bar
12 mm: 3128 bar
14 mm: 2298 bar
16 mm: 1760 bar
18 mm: 1722 bar
Bu değerler, özellikle 8 mm ve 12 mm vida konfigürasyonlarında mikro enjeksiyon uygulamaları için son derece yüksek dolum kontrolü sağlar.
Vida ve Plastikleşme Dinamikleri
BOY XS'in mikro enjeksiyon başarısının temelinde kısa L/D oranları ve kontrollü vida hareketleri yer alır.
Vida L/D oranları
8 mm: 22
12 mm: 19,7
14 mm: 16,9
16 mm: 14,6
18 mm: 16
Vida stroku
8 mm: 20 mm
12-16 mm: 40 mm
18 mm: 60 mm
Vida hızı
Tüm konfigürasyonlarda maksimum 340 dev/dk (sonsuz ayarlanabilir)
Bu yapı sayesinde:
Çok kısa bekleme süreleri
Malzeme bozunma riskinin minimize edilmesi
Isıya duyarlı polimerlerin güvenli işlenmesi sağlanır.
Enjeksiyon Kuvvetleri ve Akış Kapasiteleri
Enjeksiyon kuvvetleri
8 mm: 12,7 kN
12-16 mm: 35,4 kN
18 mm: 44,0 kN
Teorik enjeksiyon debileri
8 mm: 4,0 g/s
12 mm: 20,7 g/s
14 mm: 28,3 g/s
16 mm: 36,8 g/s
18 mm: 46,3 g/s
Bu değerler, mikro kalıplarda son derece kontrollü ve titreşimsiz dolum karakteristiği sağlar.
Procan ALPHA Kontrol Sistemi - Mikro Prosesler İçin Dijital Omurga
BOY XS, çok patentli Procan ALPHA kontrol sistemi ile donatılmıştır. Sistem; mikro enjeksiyon gibi dar proses pencerelerinde yüksek kararlılık sunar.
Kontrol sistemi yetenekleri:
8 kademeye kadar enjeksiyon hızı
8 kademeye kadar tutma basıncı
Kapalı çevrim enjeksiyon ve geri basınç kontrolü
Gerçek zamanlı proses izleme
Çevrimden çevrime yüksek tekrarlanabilirlik
Operatör dostu arayüz sayesinde hata riski azalır ve proses standardizasyonu sağlanır.
Ejektör Sistemi ve Parça Alma Güvenliği
BOY XS, üç taraftan açık ejektör kanalı ile donatılmıştır. Bu yapı, mikro parçaların güvenli ve sorunsuz şekilde alınmasını sağlar.
Ejektör teknik verileri:
Maksimum ejektör stroku: 50 mm
Ejektör itme / çekme kuvveti: 8,4 / 8,4 kN
Opsiyonel paslanmaz çelik çekmece, hassas parçaların zarar görmeden toplanmasına olanak tanır.
Hidrolik Sistem ve Enerji Verimliliği
Makine genel teknik verileri:
Kurulu sürücü gücü: 3,0 kW
Toplam kurulu güç: yaklaşık 4,3-4,8 kW
Hidrolik sistem basıncı: 300 bar
Yağ tankı kapasitesi: 28 litre
Kuru çevrim süresi (EUROMAP 6): yaklaşık 1,3 saniye
Bu değerler, BOY XS'i mikro enjeksiyon segmentinde son derece enerji verimli bir çözüm haline getirir.
Tipik Uygulama Alanları
BOY XS özellikle aşağıdaki alanlarda tercih edilir:
Mikro enjeksiyon kalıplama
Spruesiz tek gözlü kalıplar
Medikal ve laboratuvar komponentleri
Elektronik ve mikro mekanik parçalar
Ar-Ge, pilot üretim ve hassas seri üretimler
Temiz oda ve alan kısıtı olan tesisler
Neden Dr.BOY XS?
BOY XS; mikro enjeksiyon için optimize edilmiş enjeksiyon ünitesi, yüksek spesifik enjeksiyon basınçları, ultra kompakt ayak izi ve gelişmiş kontrol teknolojisi ile rakipsiz bir üretim platformu sunar. Alan, hassasiyet, enerji verimliliği ve proses güvenliğinin kritik olduğu uygulamalarda BOY XS, Dr.BOY mühendisliğinin teknik gücünü en net şekilde ortaya koyar.
