Genel Bakış - BOY 100 E Platformunun Endüstriyel Konumu

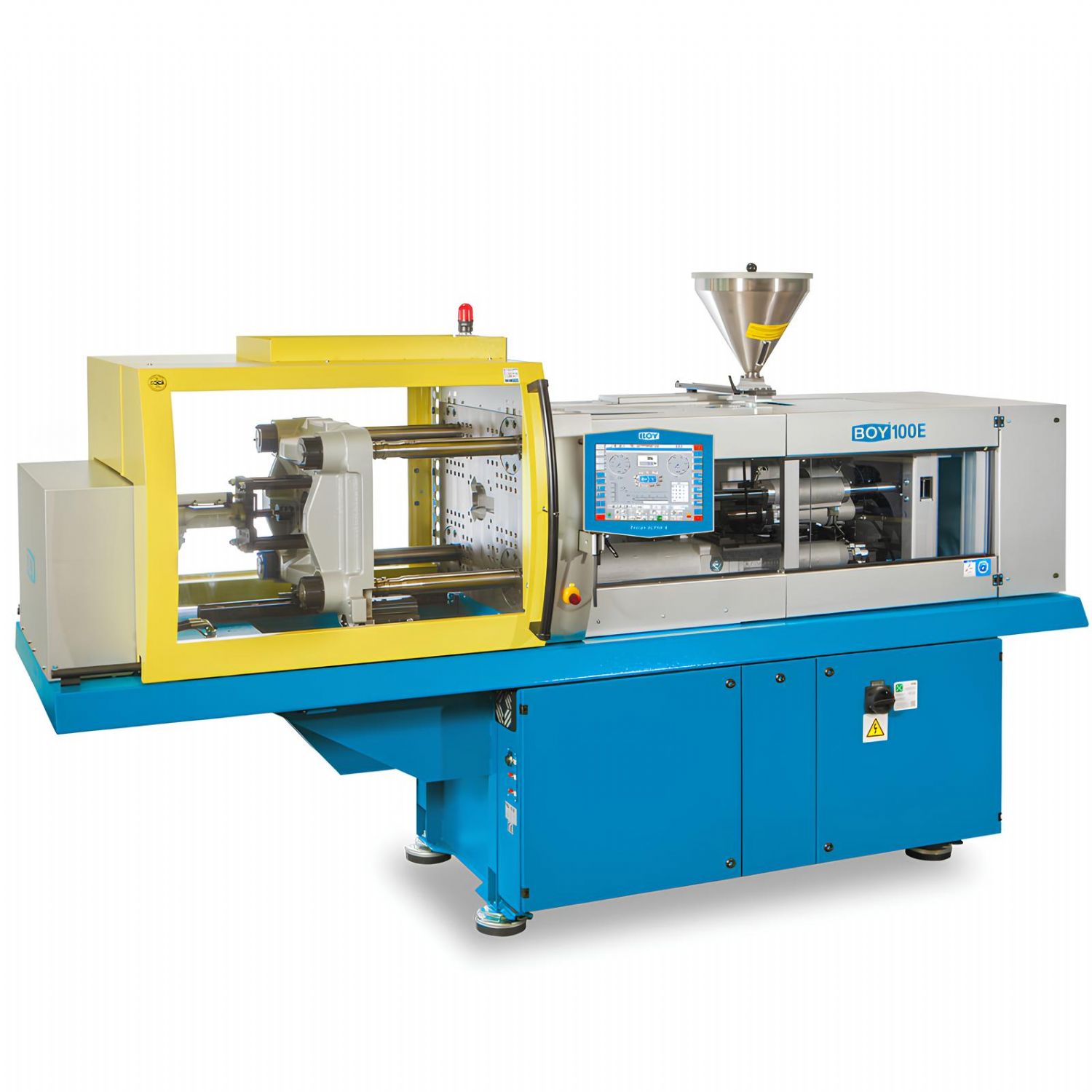

BOY 100 E, Dr.BOY'un 1000 kN kilitleme kuvvetine sahip enjeksiyon kalıplama makinesi olup, firmanın orta-yüksek tonaj segmentindeki en güçlü ve çok yönlü çözümlerinden biridir. "Some more of everything" yaklaşımıyla geliştirilen bu model, daha büyük kalıplar, daha yüksek şut hacimleri ve daha geniş proses pencereleri gerektiren uygulamalara odaklanır.
BOY 100 E; termoplastikler, elastomerler, silikonlar (LSR), termosetler (duromerler) ile birlikte metal ve seramik enjeksiyon hammaddelerinin (PIM teknolojisi) işlenmesine uygun, çok disiplinli bir üretim platformudur. Buna rağmen yaklaşık 4,0 m² gibi son derece kompakt bir yerleşim alanı sunar.
Kilitleme Ünitesi - 1000 kN Dört Kolonlu, Konsol Tip İki Plakalı Sistem
BOY 100 E, dört kolonlu ancak konsol (cantilever) tip iki plakalı bir kilitleme sistemine sahiptir. Bu yapı, yüksek kilitleme kuvveti ile birlikte kalıp alanına maksimum erişim sağlar.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 1000 kN
- Kolonlar arası mesafe (Y x Z): 430 x 360 mm
- Plakalar arası maksimum açıklık: 725 mm
- Maksimum ayarlanabilir kalıp açma stroku: 475 mm
- Minimum kalıp yüksekliği: 250 mm
- Hareketli plakada maksimum kalıp ağırlığı: 500 kg
- Kalıp açma kuvveti: 70 kN
- Kalıp kapama kuvveti: 51,1 kN
- Maksimum ejektör stroku: 130 mm (opsiyonel 150 mm)
- Ejektör itme / çekme kuvveti: 20,4 / 13,5 kN (opsiyonel 42,7 / 30 kN)
Konsol tip tasarım sayesinde robot, picker, vidalı sökme üniteleri, çekirdek hareketleri ve hücresel otomasyon çözümleri rahatlıkla entegre edilebilir.
Enjeksiyon Üniteleri - SP 220 ve SP 400 Termoplastik Üniteler
BOY 100 E, termoplastik uygulamalar için iki ana enjeksiyon ünitesi seçeneği ile sunulur: SP 220 ve SP 400. Bu üniteler, yüksek enjeksiyon kuvveti ve geniş vida çapı aralığı ile büyük ve teknik parçaların üretimini destekler.
SP 220 enjeksiyon ünitesi teknik verileri:
- Vida çapı: 36 mm
- Vida L/D oranı: 23
- Maksimum teorik strok hacmi: 162,8 cm³
- Maksimum teorik şut ağırlığı (PS): 158,3 g
- Enjeksiyon kuvveti: 137 kN
- Teorik enjeksiyon debisi: 266,0 g/s
- Maksimum özgül enjeksiyon basıncı: 1.348 bar
SP 400 enjeksiyon ünitesi teknik verileri:
- Vida çapları: 36 / 42 / 48 mm
- Vida L/D oranları: 23 / 20 / 17
- Maksimum teorik strok hacmi: 162,8 / 221,6 / 289,5 cm³
- Maksimum teorik şut ağırlığı (PS): 158,3 / 215,9 / 280,6 g
- Enjeksiyon kuvveti: 249 kN
- Teorik enjeksiyon debisi: 146,4 - 260,0 g/s
- Maksimum özgül enjeksiyon basıncı: 2.450 - 1.378 bar
Ortak enjeksiyon ünitesi verileri:
- Maksimum vida stroku: 160 mm
- Meme temas kuvveti: 65 kN
- Meme geri çekme stroku: 243 mm
- Vida torku: 500 / 530 Nm
- Vida devri: 250 - 280 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 53 kN
- Isıtma gücü (meme + kovan): 11.250 W
- Hammadde haznesi kapasitesi: 20 litre
Bu değerler, yüksek dolum hızları ve büyük parça geometrileri için stabil bir proses altyapısı sağlar.
Servo Hidrolik Sistem ve Enerji Yönetimi
BOY 100 E, servo-motor tahrikli hidrolik pompa sistemi ile çalışır. Hidrolik enerji yalnızca ihtiyaç duyulduğunda üretilir. Dr.BOY'un patentli basınç yükseltici sistemi, enjeksiyon ve soğutma fazlarında kilitleme kuvvetini ek bir basınç tutma pompasına ihtiyaç duymadan korur.
Enerji ve hidrolik sistem verileri:
- Kurulu sürücü gücü: 15 kW
- Toplam kurulu güç: 26,3 kW (400 V)
- Hidrolik sistem basıncı: 195 bar
- Yağ tankı kapasitesi: 200 litre
- EUROMAP 6 kuru çevrim süresi: 2,1 sn (301 mm strok)
Bu yapı, 1000 kN sınıfında yüksek enerji verimliliği ve sessiz çalışma sunar.
EconPlast Teknolojisi - Yüksek Aşınma Direnci ve Uzun Servis Ömrü
BOY 100 E, opsiyonel olarak EconPlast plastikleştirme ünitesi ile donatılabilir. Bu teknoloji, cam elyaflı ve aşındırıcı malzemelerde vida ve kovan ömrünü uzatırken enerji tüketimini düşürür.
EconPlast teknolojisinin katkıları:
- Daha homojen eriyik yapısı
- Daha düşük enerji tüketimi
- Azalan malzeme bozunması
- Daha uzun bakım aralıkları
Kontrol Sistemi - Procan ALPHA
BOY 100 E, Dr.BOY'un gelişmiş Procan ALPHA kontrol sistemi ile çalışır.
Kontrol sistemi yetkinlikleri:
- 8 kademeli enjeksiyon hızı ayarı
- 2 kademeli enjeksiyon basıncı ayarı
- 8 kademeli tutma basıncı ayarı
- Tutma basıncına geçişin basınç, strok veya zamana bağlı kontrolü
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Üretim izleme, parça ve çevrim sayımı
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot arayüzü
Makine Ölçüleri ve Yerleşim Avantajı
BOY 100 E, rakiplerine kıyasla oldukça kompakt bir yerleşim alanı sunar.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 3.401 x 1.177 x 2.117 mm
- Yerleşim alanı: 4,0 m²
- Net ağırlık (yağ hariç): 2.865 kg
- Brüt ağırlık: 2.985 - 3.365 kg
Uygulama Alanları ve Malzeme Uyumluluğu
BOY 100 E aşağıdaki uygulamalarda yaygın olarak tercih edilir:
- Büyük ve teknik plastik parçalar
- Elektrik ve elektronik muhafazalar
- Otomotiv ve endüstriyel komponentler
- Elastomer ve LSR uygulamaları
- Termoset ve PIM prosesleri
- Yüksek şut hacmi gerektiren seri üretimler
Sonuç - Neden Dr.BOY 100 E?
Dr.BOY 100 E enjeksiyon kalıplama makinesi; 1000 kN kilitleme kuvveti, geniş kalıp alanı, yüksek enjeksiyon kapasitesi ve servo hidrolik enerji yönetimi ile üst segment bir üretim platformu sunar. Konsol tip kilitleme sistemi, EconPlast teknolojisi ve gelişmiş kontrol altyapısı sayesinde büyük kalıplarla dahi stabil, tekrarlanabilir ve ekonomik üretim sağlar.
Yüksek tonaj, geniş proses esnekliği ve uzun vadeli üretim güvenliğinin kritik olduğu uygulamalarda BOY 100 E, güçlü ve güvenilir bir enjeksiyon çözümüdür.
