Ürün Açıklamaları
Genel Bakış - BOY 50 E Platformunun Konumlandırılması

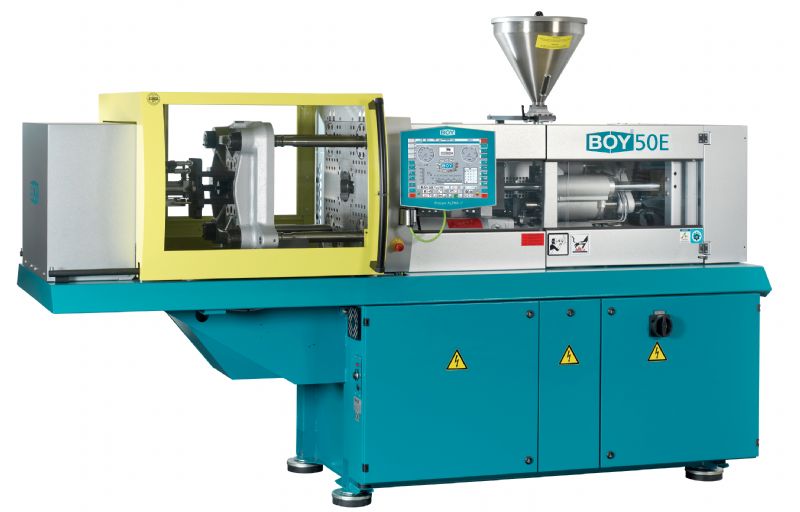

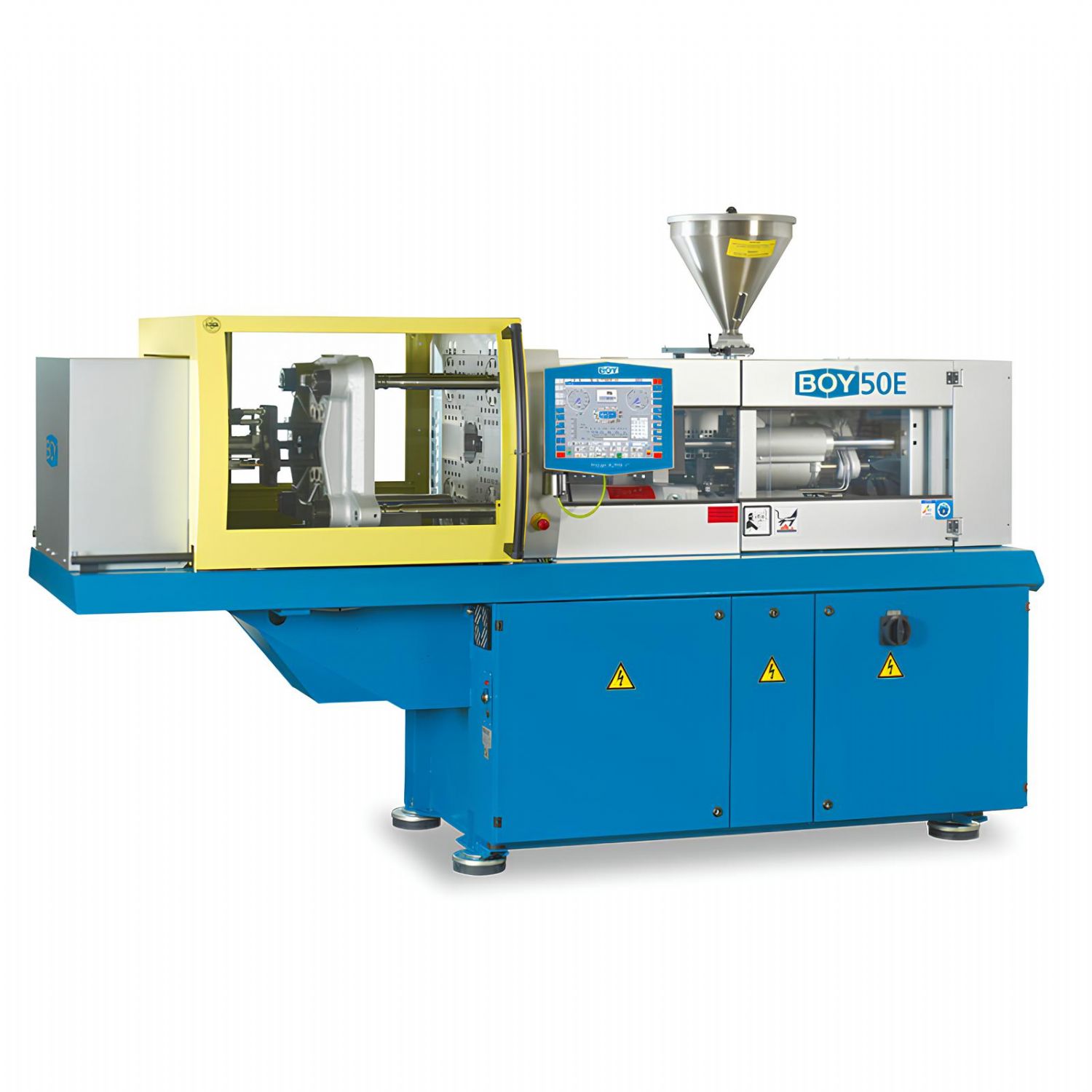

BOY 50 E, Dr.BOY'un 500 kN kilitleme kuvvetine sahip giriş seviyesi enjeksiyon kalıplama makinesi olmakla birlikte, standart donanım seviyesi açısından sınıfının oldukça üzerinde bir platformdur. Uzun yıllara dayanan makine imalat tecrübesi ve BOY-Injectioneering yaklaşımı, bu modelde kompakt tasarım, yüksek hassasiyet ve enerji verimliliği ekseninde bir araya getirilmiştir.
Makine; termoplastikler, elastomerler, silikonlar (LSR), termosetler (duromerler) ile birlikte metal ve seramik enjeksiyon hammaddelerinin (PIM teknolojisi) işlenmesine uygun geniş bir proses yelpazesi sunar.
Kilitleme Ünitesi - 500 kN Güçte Konsol Tip İki Plakalı Sistem
BOY 50 E, dört kolonlu fakat konsol (cantilever) tip iki plakalı bir kilitleme ünitesine sahiptir. Bu yapı, klasik üç plakalı makinelere kıyasla daha az yer kaplar ve kalıp alanına son derece rahat erişim sağlar.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 500 kN
- Kolonlar arası mesafe (Y x Z): 360 x 335 mm
- Plakalar arası maksimum açıklık: 650 mm
- Maksimum ayarlanabilir kalıp açma stroku: 400 mm
- Minimum kalıp yüksekliği: 250 mm
- Hareketli plakada maksimum kalıp ağırlığı: 400 kg
- Kalıp açma kuvveti: 38 kN
- Kalıp kapama kuvveti: 24,4 kN
- Maksimum ejektör stroku: 80 mm (opsiyonel 130 mm veya 150 mm)
- Ejektör itme / çekme kuvveti: 20,4 / 13,5 kN (opsiyonel 42,7 / 30 kN)
Konsol tip yapı sayesinde robot, picker, konveyör ve otomasyon ekipmanları için ek alan ihtiyacı oluşmaz.
Enjeksiyon Ünitesi - SP 82 Termoplastik Ünitesi
BOY 50 E, standart olarak termoplastik işleme için SP 82 enjeksiyon ünitesi ile sunulur. Yedi farklı vida çapı ve dört farklı enjeksiyon ünitesi seçeneği, makinenin uygulama esnekliğini artırır.
SP 82 enjeksiyon ünitesi teknik verileri:
- Vida çapları: 24 / 28 / 32 mm
- Vida L/D oranları: 22 / 18,6 / 16,3
- Maksimum teorik strok hacmi: 43 / 58,5 / 76,5 cm³
- Maksimum teorik şut ağırlığı (PS): 39,1 / 53,2 / 69,5 g
- Enjeksiyon kuvveti: 86,5 kN
- Teorik enjeksiyon debisi: 115,2 / 156,8 / 204,8 g/s
- Maksimum özgül enjeksiyon basıncı: 1.913 / 1.405 / 1.076 bar
- Maksimum vida stroku: 95 mm
- Meme kuvveti / temas basıncı: 48 kN
- Meme geri çekme stroku: 205 mm
- Vida torku: 180 / 290 Nm
- Vida devri: 250 - 400 dev/dk (sonsuz ayarlanabilir)
- Vida geri çekme kuvveti: 38 kN
- Isıtma gücü (meme + kovan): 5.800 W
- Hammadde haznesi kapasitesi: 20 litre
Bu değerler, ince cidarlı parçalardan orta boyutlu teknik parçalara kadar geniş bir üretim aralığını kapsar.
Servo Hidrolik Sistem ve Enerji Verimliliği
BOY 50 E, servo-motor tahrikli pompa sistemi ile donatılmıştır. Hidrolik güç yalnızca ihtiyaç duyulduğunda üretilir. Ayrıca Dr.BOY'un patentli basınç yükseltici (pressure intensifier) sistemi, enjeksiyon ve soğutma sırasında kilitleme kuvvetini korurken ilave basınç tutma pompasına ihtiyaç duymaz.
Enerji ve hidrolik veriler:
- Kurulu sürücü gücü: 11 kW
- Toplam kurulu güç: 16,8 kW (400 V)
- Hidrolik sistem basıncı: 180 bar
- Yağ tankı kapasitesi: 200 litre
- EUROMAP 6 kuru çevrim süresi: yaklaşık 1,9 sn (252 mm strok)
Bu yapı, düşük enerji tüketimi ve sessiz çalışma karakteristiği sağlar.
EconPlast Teknolojisi - Daha Verimli Plastikleşme
BOY 50 E, opsiyonel olarak EconPlast plastikleştirme ünitesi ile sunulabilir. Bu teknoloji; vida aşınmasını azaltır, eriyik homojenliğini artırır ve plastikleşme sürecini daha dengeli hale getirir.
EconPlast avantajları:
- Daha düşük enerji tüketimi
- Daha stabil eriyik akışı
- Daha az malzeme bozunması
- Uzun vida ve kovan ömrü
Kontrol Sistemi - Procan ALPHA
BOY 50 E, Dr.BOY'un kanıtlanmış Procan ALPHA kontrol sistemi ile donatılmıştır.
Kontrol sistemi yetkinlikleri:
- 8 kademeli enjeksiyon hızı ayarı
- 2 kademeli enjeksiyon basıncı ayarı
- 8 kademeli tutma basıncı ayarı
- Tutma basıncına geçişin basınç, strok veya zamana bağlı kontrolü
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Üretim ve parça sayım fonksiyonları
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot arayüzü
Makine Ölçüleri ve Yerleşim Avantajı
BOY 50 E, 500 kN sınıfındaki makineler arasında son derece kompakt bir yapıya sahiptir.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 2.970 x 1.095 x 2.010 mm
- Yerleşim alanı: 3,25 m²
- Net ağırlık (yağ hariç): 2.250 kg
Bu ölçüler, üretim alanının verimli kullanılmasına olanak tanır.
Malzeme Uyumluluğu ve Uygulama Alanları
BOY 50 E aşağıdaki malzeme ve uygulamalar için uygundur:
- Termoplastikler
- Elastomerler ve LSR
- Termosetler (duromerler)
- Metal ve seramik enjeksiyon hammaddeleri (PIM)
- Teknik parçalar, otomotiv komponentleri
- Elektronik ve medikal parçalar
Sonuç - Neden Dr.BOY 50 E?
Dr.BOY 50 E enjeksiyon kalıplama makinesi; 500 kN kilitleme gücü, kompakt konsol tip tasarımı, servo hidrolik enerji yönetimi ve geniş enjeksiyon ünitesi seçenekleriyle son derece dengeli bir üretim platformu sunar. EconPlast teknolojisi, patentli basınç yükseltici sistemi ve gelişmiş kontrol altyapısı sayesinde uzun vadeli, stabil ve düşük maliyetli üretim sağlar.
Alan verimliliği, proses güvenliği ve malzeme çeşitliliğinin önemli olduğu uygulamalarda BOY 50 E, güvenilir ve esnek bir enjeksiyon çözümüdür.
