Ürün Açıklamaları
Genel Bakış - BOY 60 E VV'nin Ürün Gamındaki Konumu

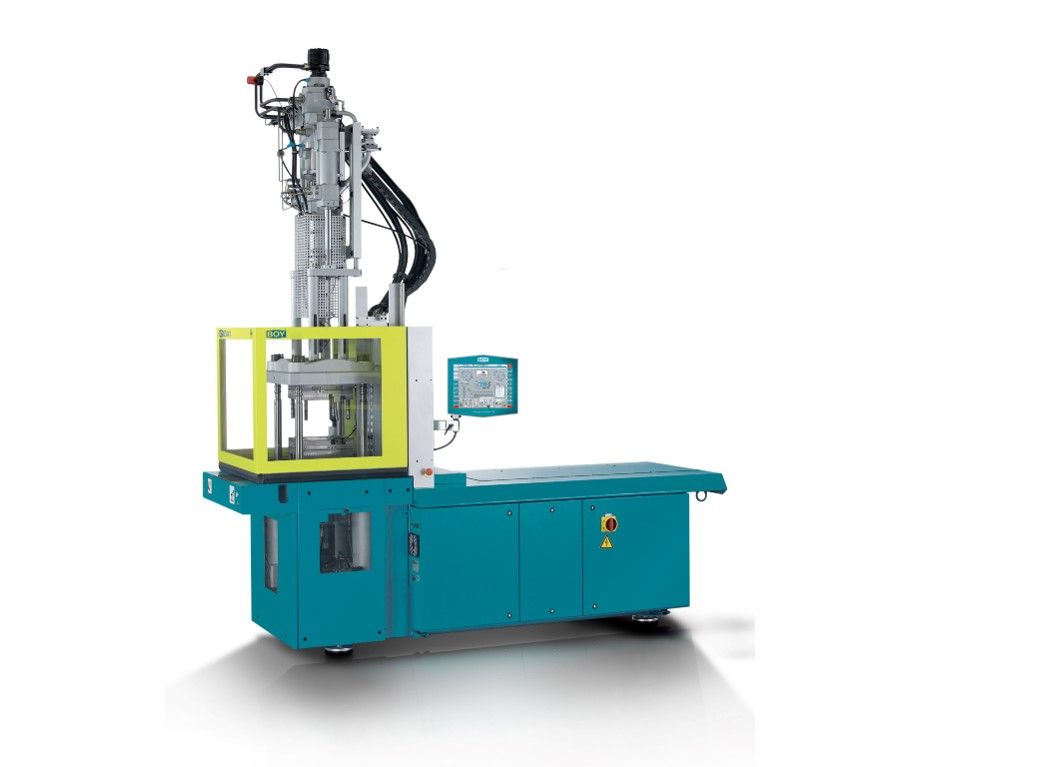

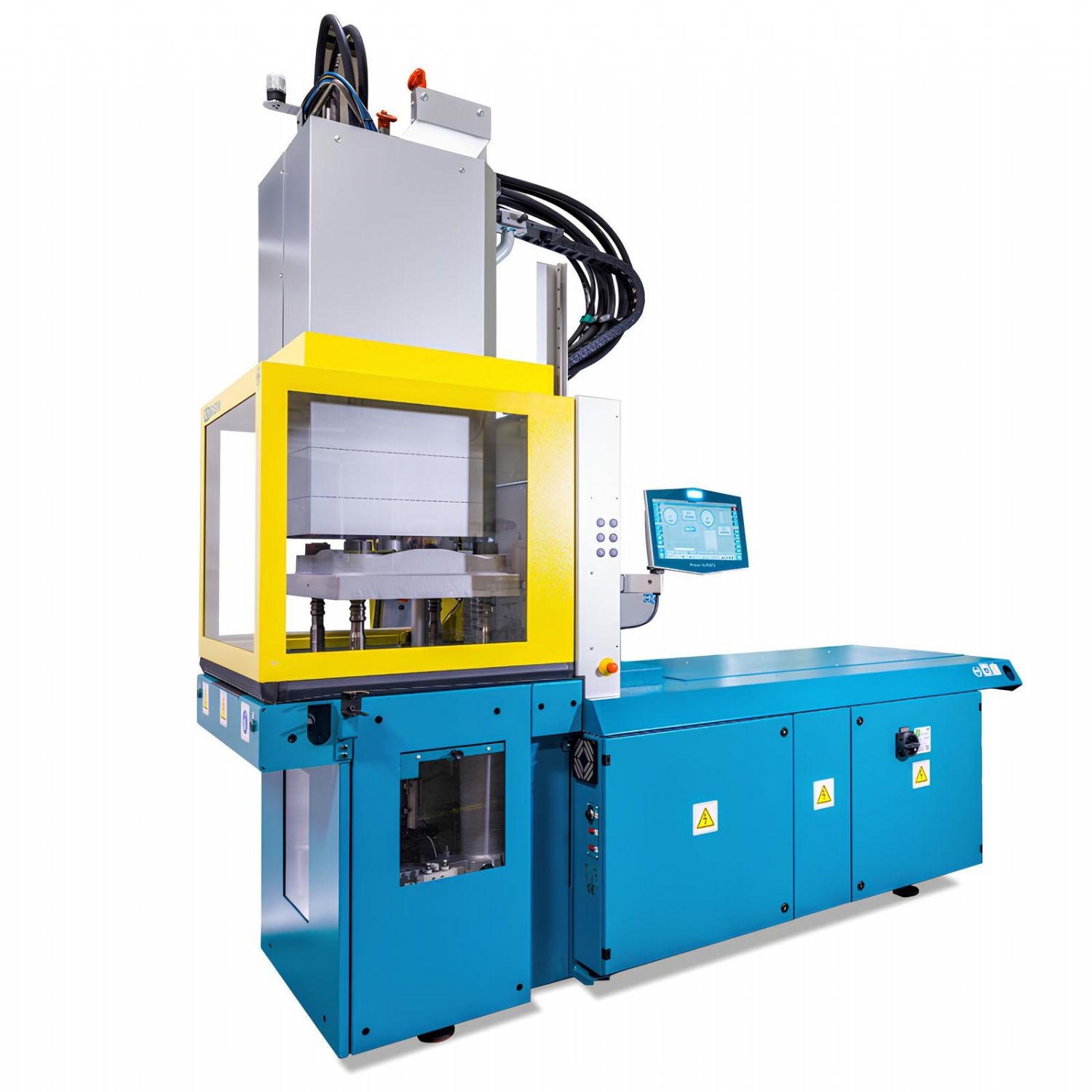

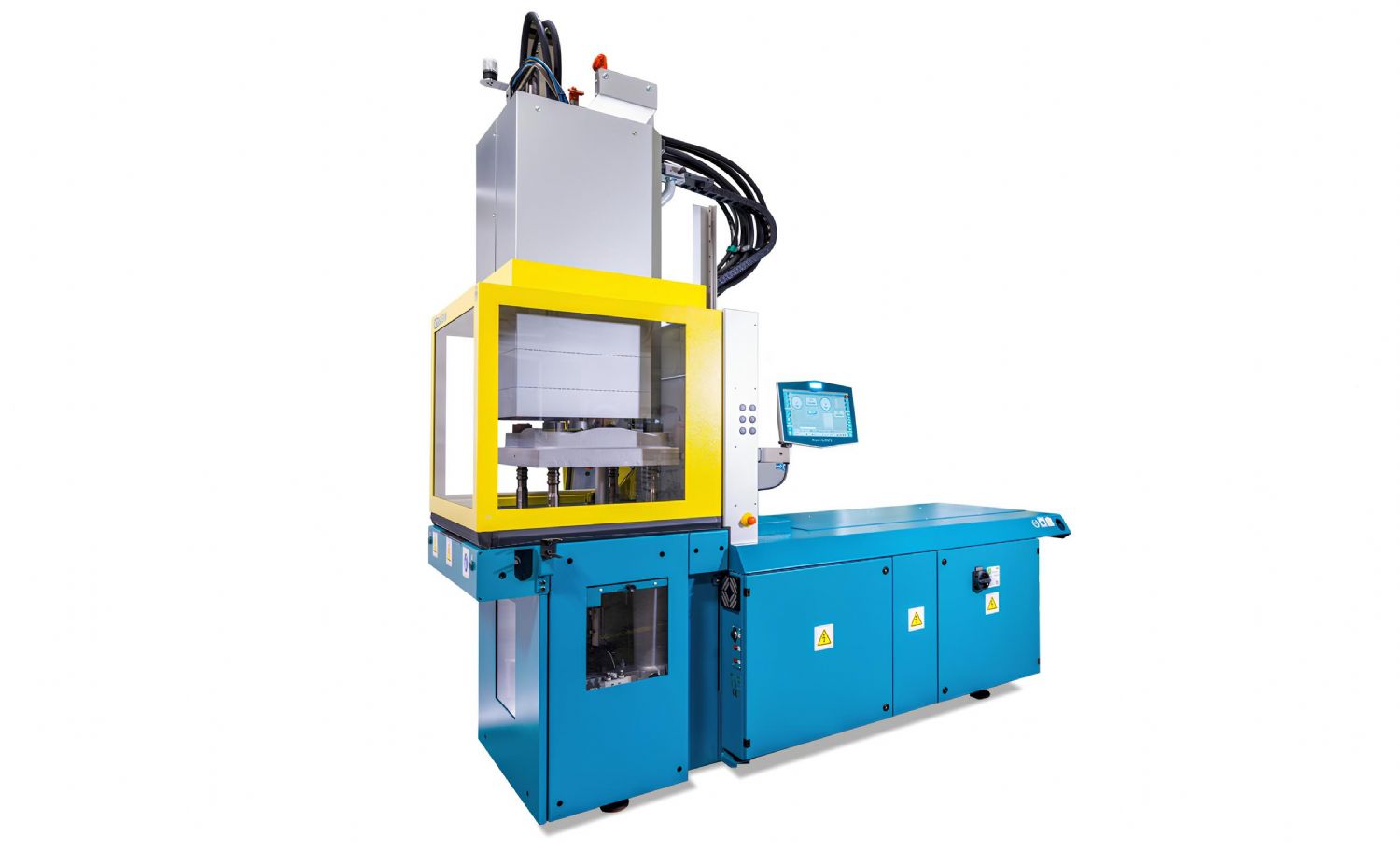

BOY 60 E VV, Dr.BOY'un insert kalıplama makineleri ailesinde en üst segmentte konumlanan, dört kolonlu ve yüksek kilitleme kuvvetine sahip bir enjeksiyon kalıplama makinesidir. Küçük ve orta tonajlı insert makinelerinden farklı olarak, büyük hacimli insert parçaların, çok kavitelı kalıpların ve yüksek şut hacmi gerektiren uygulamaların güvenli biçimde üretilebilmesi amacıyla geliştirilmiştir.
Makinenin tasarım felsefesi; kompakt yerleşim alanına rağmen maksimum erişilebilirlik, yüksek ergonomi ve otomasyon entegrasyonuna uygunluk üzerine kuruludur. Sabit alt plaka konsepti, BOY 60 E VV'yi manuel, yarı otomatik ve tam otomatik insert kalıplama uygulamaları için ideal hale getirir.
Sabit Alt Plaka Konsepti - Büyük Insert Parçalar İçin Proses Güvenliği
BOY 60 E VV'nin temel ayırt edici özelliği sabit alt plaka yapısıdır. Bu tasarım sayesinde:
- Kalıp kapanışı sırasında insertlerin konumu değişmez
- Büyük ve ağır insertlerin güvenli yerleştirilmesi sağlanır
- Otomasyon sistemleriyle senkronize çalışma kolaylaşır
- Yüksek parça ağırlıklarında dahi pozisyon hassasiyeti korunur
Bu yapı, özellikle metal, plastik veya ön montajlı alt bileşenlerin kalıp içine yerleştirildiği uygulamalarda ciddi bir kalite avantajı yaratır.
Kilitleme Ünitesi - 600 kN Dört Kolonlu Yapı
BOY 60 E VV, Dr.BOY insert makine gamındaki en büyük dört kolonlu kilitleme ünitesine sahiptir. Bu ünite, büyük ve çok kavitelı kalıpların stabil biçimde çalıştırılmasına olanak tanır.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 600 kN
- Kolonlar arası mesafe (yatay x dikey): 360 x 335 mm
- Plakalar arası maksimum açıklık: 550 mm
- Maksimum ayarlanabilir kalıp açma stroku: 300 mm
- Minimum kalıp yüksekliği: 250 mm
- Hareketli plakada maksimum kalıp ağırlığı: 400 kg
- Kalıp açma kuvveti: 38 kN
- Kalıp kapama kuvveti: 24,4 kN
- Maksimum ejektör stroku: 80 mm (opsiyonel 130 mm)
- Ejektör itme / çekme kuvveti: 20,4 / 13,5 kN
Bu değerler, yüksek ağırlıklı ve kompleks insert kalıpların güvenle çalıştırılmasını mümkün kılar.
Enjeksiyon Ünitesi - SP 215 Termoplastik Enjeksiyon Platformu
BOY 60 E VV, termoplastik malzemelerin işlenmesi için SP 215 enjeksiyon ünitesi ile donatılmıştır. Yedi farklı vida çapı seçeneği, geniş bir uygulama esnekliği sağlar.
Vida çapı seçenekleri:
- 28 mm
- 32 mm
- 38 mm
- 42 mm
Enjeksiyon ünitesi teknik verileri:
- Vida L/D oranları: 22,7 / 20 / 16,7 / 15
- Maksimum teorik strok hacmi:
- 76,9 cm³
- 100,5 cm³
- 141,8 cm³
- 173,2 cm³
- Maksimum teorik şut ağırlığı (PS):
- 70,0 g
- 91,4 g
- 129,0 g
- 157,6 g
- Enjeksiyon kuvveti: 172 kN
- Teorik enjeksiyon debisi: 84 - 189 g/s
- Maksimum özgül enjeksiyon basıncı: 2798 - 1244 bar
- Maksimum vida stroku: 125 mm
- Meme temas kuvveti: 66 kN
- Meme geri çekme stroku: 215 mm
- Vida torku: 390 / 490 Nm
- Vida devri: 410 / 325 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 29,7 kN
- Isıtma gücü (meme + kovan): 7700 W
Bu rakamsal değerler, hem yüksek hacimli parçalarda hem de çok kavitelı insert kalıplarda stabil dolum ve tekrarlanabilir proses sağlar.
Servo Motor Pompa Sürüşü ve Enerji Verimliliği
BOY 60 E VV, enerji verimliliği yüksek servo motor pompa sürüş sistemi ile çalışır. Bu sistem sayesinde:
- Sadece ihtiyaç duyulan anda hidrolik güç üretilir
- Boşta çalışma kayıpları minimize edilir
- Gürültü seviyesi düşer
- Enerji tüketimi klasik hidrolik sistemlere kıyasla ciddi oranda azalır
Opsiyonel EconPlast plastikleştirme ünitesi ile aşınmaya dayanıklı ve enerji verimli bir üretim altyapısı oluşturulabilir.
Ergonomi ve Operatör Dostu Tasarım
Makine, insert kalıplama uygulamalarına özel olarak ergonomik detaylarla donatılmıştır:
- 975 mm ergonomik çalışma tablası yüksekliği
- Kalıp alanına dört taraftan rahat erişim
- Manuel insert yerleştirme için ideal çalışma mesafesi
- Uzun süreli operatör kullanımında düşük yorgunluk
Bu yapı, özellikle yarı otomatik üretimlerde önemli bir avantaj sağlar.
Otomasyon ve Hücresel Üretim Uygunluğu
BOY 60 E VV, otomasyon entegrasyonu için geniş ve serbest bir makine tablası sunar:
- 6 eksenli robot entegrasyonu
- Y-table sistemleri
- Konveyör ve handling çözümleri
- Çok komponentli (2K) enjeksiyon üniteleri
- Inline üretim hücreleri
Makine tablası üzerinde robotun doğrudan konumlandırılabilmesi, yerleşim alanını optimize eder.
Kontrol Sistemi ve Proses Yönetimi
BOY 60 E VV, Procan ALPHA kontrol sistemi ile donatılmıştır. Bu sistem:
- 8 kademeli enjeksiyon hızı
- 8 kademeli tutma basıncı
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Enjeksiyon sıkıştırma (coining) ve breathing fonksiyonları
- Kalıp gaz tahliyesi ile entegre proses kontrolü
sunarak insert kalıplama proseslerinde yüksek güvenlik ve stabilite sağlar.
Genel Teknik Veriler ve Ölçüler
Genel teknik veriler:
- Kurulu sürücü gücü: 11 kW
- Toplam kurulu güç: 18,7 kW (400 V)
- EUROMAP 6 kuru çevrim süresi: 1,9 sn (252 mm strok)
- Hidrolik sistem basıncı: 195 bar
- Yağ tankı kapasitesi: 200 litre
Makine ölçüleri ve ağırlık:
- Boyutlar (UxGxY): 2902 x 1106 x 3136-3436 mm
- Yerleşim alanı: 3,21 m²
- Net ağırlık (yağ hariç): 2520 kg
- Brüt ağırlık: 2620 - 2940 kg
Uygulama Alanları
BOY 60 E VV aşağıdaki uygulamalarda yaygın olarak kullanılmaktadır:
- Büyük hacimli teknik insert parçalar
- Elektrik ve elektronik muhafazalar
- Otomotiv yan sanayi bileşenleri
- Çok kavitelı endüstriyel parçalar
- Overmolding ve çok komponentli enjeksiyon
- Özel Hotmelt ve MIM uygulamaları
Sonuç - Neden BOY 60 E VV?
BOY 60 E VV enjeksiyon kalıplama makinesi; yüksek kilitleme kuvveti, geniş şut hacmi, sabit alt plaka konsepti ve gelişmiş otomasyon uyumluluğu ile büyük insert kalıplama uygulamaları için üst düzey bir üretim platformu sunar. Enerji verimli servo sürüş sistemi, ergonomik tasarımı ve güçlü enjeksiyon ünitesi sayesinde hem manuel hem de tam otomatik üretimlerde uzun vadeli proses güvenliği sağlar.
Büyük, ağır ve hassas insert parçaların yüksek tekrarlanabilirlik ve kalite gerektirdiği üretimlerde BOY 60 E VV, Dr.BOY'un mühendislik yaklaşımını en üst seviyede yansıtan güçlü bir enjeksiyon çözümüdür.
