Genel Bakış - BOY 35 E VV'nin Endüstriyel Konumlandırılması

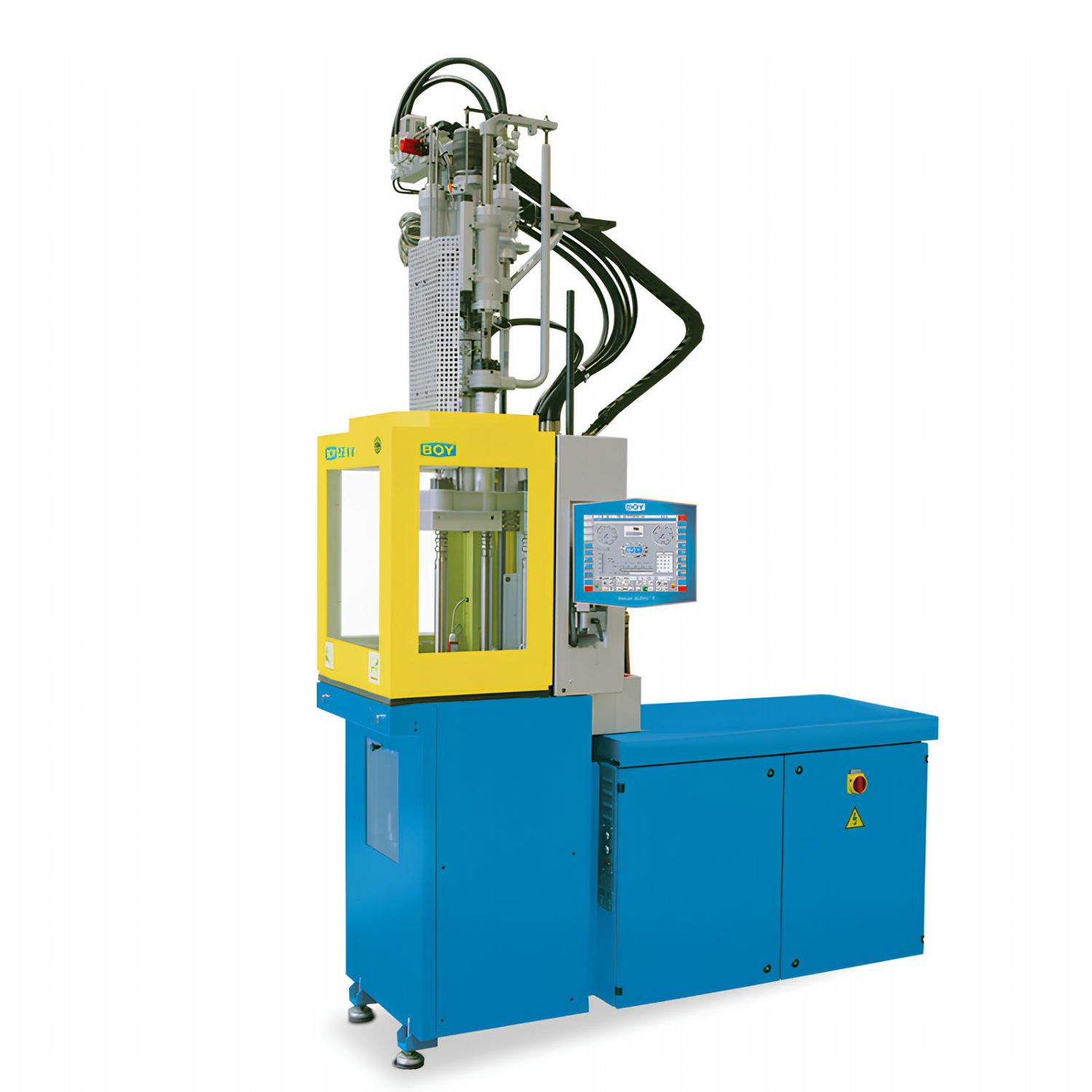

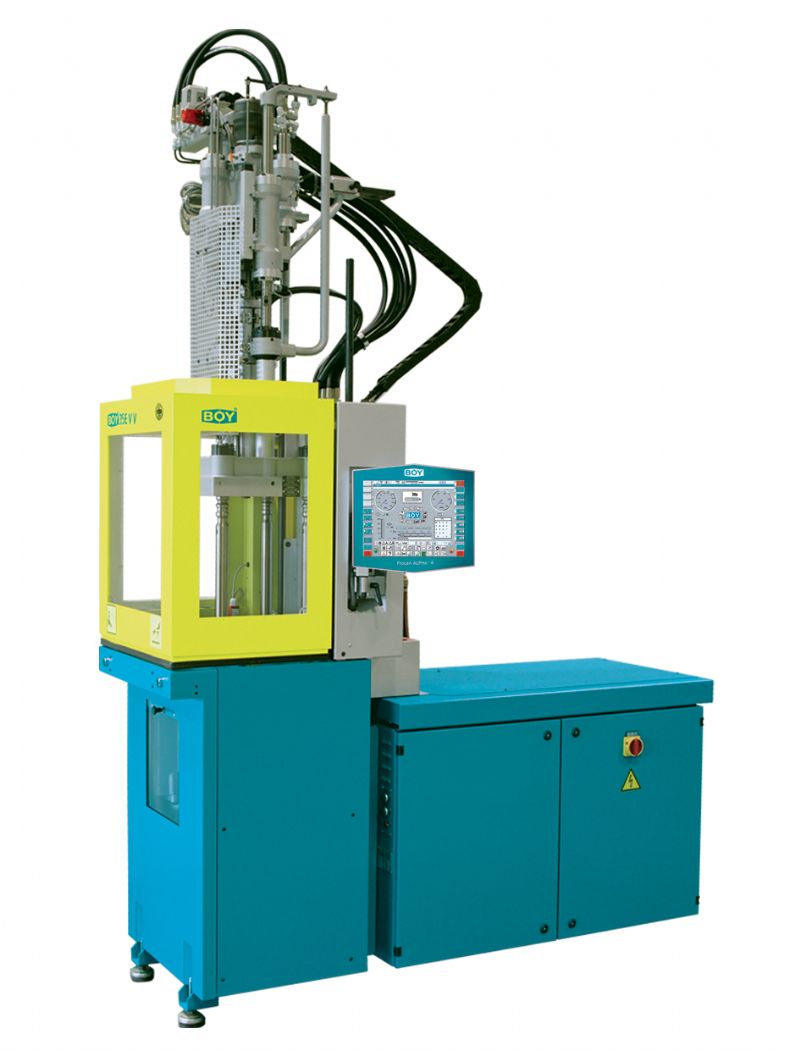

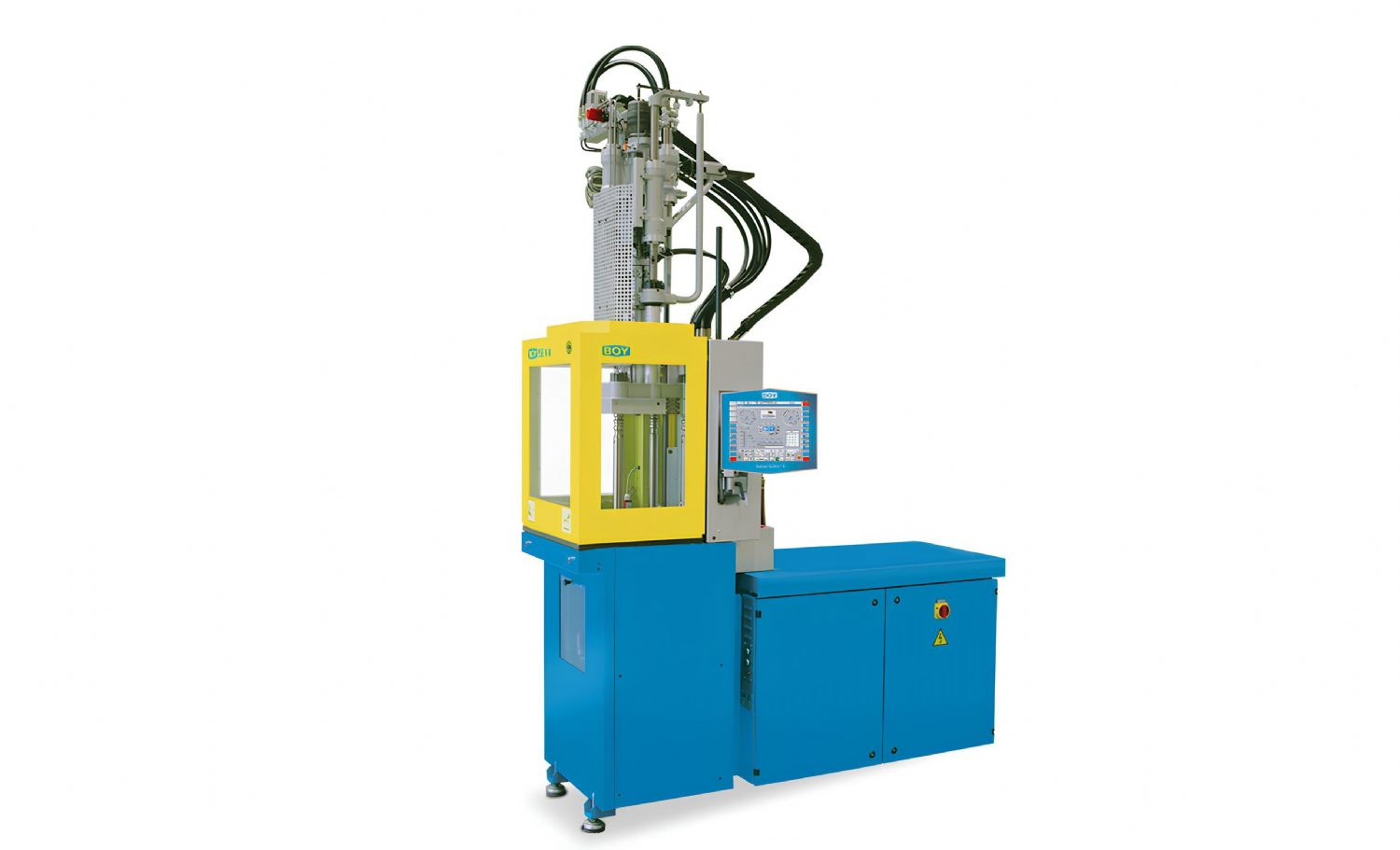

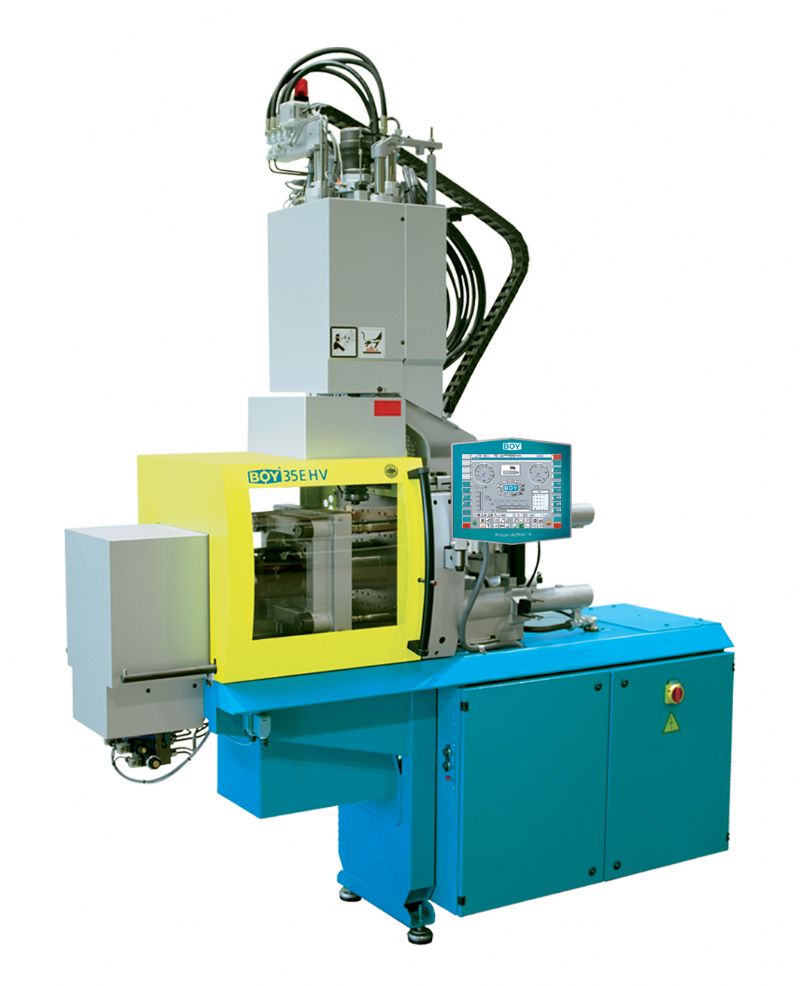

BOY 35 E VV, Dr.BOY'un insert kalıplama makineleri ailesinde, küçük ve orta tonaj segmentinde konumlanan; yüksek hassasiyet, yüksek hız ve proses güvenliğini bir araya getiren gelişmiş bir enjeksiyon kalıplama makinesidir. Temel makine konsepti, yatay BOY 35 E enjeksiyon makinesi ile büyük ölçüde benzerlik gösterir; ancak enjeksiyon ve kilitleme ünitesinin 90 derece döndürülerek dikey yerleştirilmesiyle insert uygulamalarına özel bir yapı kazanır.
Sabit alt plaka tasarımı sayesinde, kalıp kapanışı sırasında insert parçaların yer değiştirmesi tamamen engellenir. Bu özellik, hem manuel hem de tam otomatik insert yerleştirme uygulamalarında proses güvenliğini önemli ölçüde artırır.
Sabit Alt Plaka Konsepti - Insert Kalıplamada Kararlılık ve Tekrarlanabilirlik
BOY 35 E VV'nin karakteristik özelliği olan sabit alt plaka, insert kalıplama proseslerinde kritik avantajlar sağlar:
- Kalıp kapanışı sırasında insert parçaların konumunun korunması
- Metal, plastik, tekstil veya elektronik insertlerin hassas yerleştirilmesi
- Parça içi gerilimlerin ve pozisyon hatalarının minimize edilmesi
- Hurda oranlarının düşürülmesi ve kalite stabilitesi
Bu yapı, özellikle seri üretimde otomasyonla birlikte çalışıldığında, çevrimden çevrime yüksek tekrarlanabilirlik sunar.
Kilitleme Ünitesi - 350 kN Dört Kolonlu Yapı
BOY 35 E VV, dört kolonlu klasik Dr.BOY kilitleme ünitesi ile donatılmıştır. Kompakt boyutlarına rağmen endüstriyel dayanıklılık sunan bu yapı, geniş bir kalıp uygulama aralığına imkan tanır.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 350 kN
- Kolonlar arası mesafe (yatay x dikey): 280 x 254 mm
- Plakalar arası maksimum açıklık: 500 mm
- Maksimum ayarlanabilir kalıp açma stroku: 300 mm
- Minimum kalıp yüksekliği: 200 mm
- Hareketli plakada maksimum kalıp ağırlığı: 220 kg
- Kalıp açma kuvveti: 29,5 kN
- Kalıp kapama kuvveti: 21,4 kN
- Maksimum ejektör stroku: 80 mm (opsiyonel 130 mm veya 150 mm)
- Ejektör itme / çekme kuvveti:
- 23,8 / 15,8 kN
- Opsiyonel olarak 49,9 / 35,0 kN
Bu değerler, insert kalıplar ve çok bileşenli kalıp yapıları için yeterli rijitlik ve stabilite sağlar.
Enjeksiyon Ünitesi - SP 96 Termoplastik Enjeksiyon Platformu
BOY 35 E VV, termoplastik malzemelerin işlenmesi için SP 96 standart enjeksiyon ünitesi ile sunulmaktadır. Farklı vida çapları sayesinde geniş bir parça ve malzeme aralığı kapsanır.
Vida çapı seçenekleri:
- 24 mm
- 28 mm
- 32 mm
Enjeksiyon ünitesi teknik verileri:
- Vida L/D oranı: 22 / 18,6 / 16,3
- Maksimum teorik strok hacmi: 43 / 58,5 / 76,5 cm³
- Maksimum teorik şut ağırlığı (PS): 39,1 / 53,2 / 69,5 g
- Enjeksiyon kuvveti: 101 kN
- Teorik enjeksiyon debisi: 68,7 / 93,5 / 122,2 g/s
- Maksimum özgül enjeksiyon basıncı: 2231 / 1639 / 1255 bar
- Maksimum vida stroku: 95 mm
- Meme temas kuvveti: 48 kN
- Meme geri çekme stroku: 205 mm
- Vida torku: 180 / 290 Nm
- Vida devri: 10 - 250 / 10 - 400 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 44 kN
- Isıtma gücü (meme + kovan): 5800 W
- Hammadde haznesi kapasitesi: 20 litre
Bu teknik değerler, ince cidarlı insert parçalar ve yüksek dolum hızı gerektiren uygulamalarda stabil bir eriyik akışı sağlar.
Yüksek Hızlı Enjeksiyon ve Diferansiyel Enjeksiyon Opsiyonu
BOY 35 E VV, enjeksiyon ünitesi 16 ve 45 ile birlikte kullanıldığında yüksek hızlı enjeksiyon (speed injection) özelliği sunar. Bu özellik, özellikle:
- İnce cidarlı parçalar
- Metal insertli teknik bileşenler
- LSR ve elastomer overmolding
- MIM ve Hotmelt uygulamaları
için ciddi bir proses avantajı sağlar.
BOY 35 E VH - Ayırma Çizgisinden Enjeksiyon Avantajı

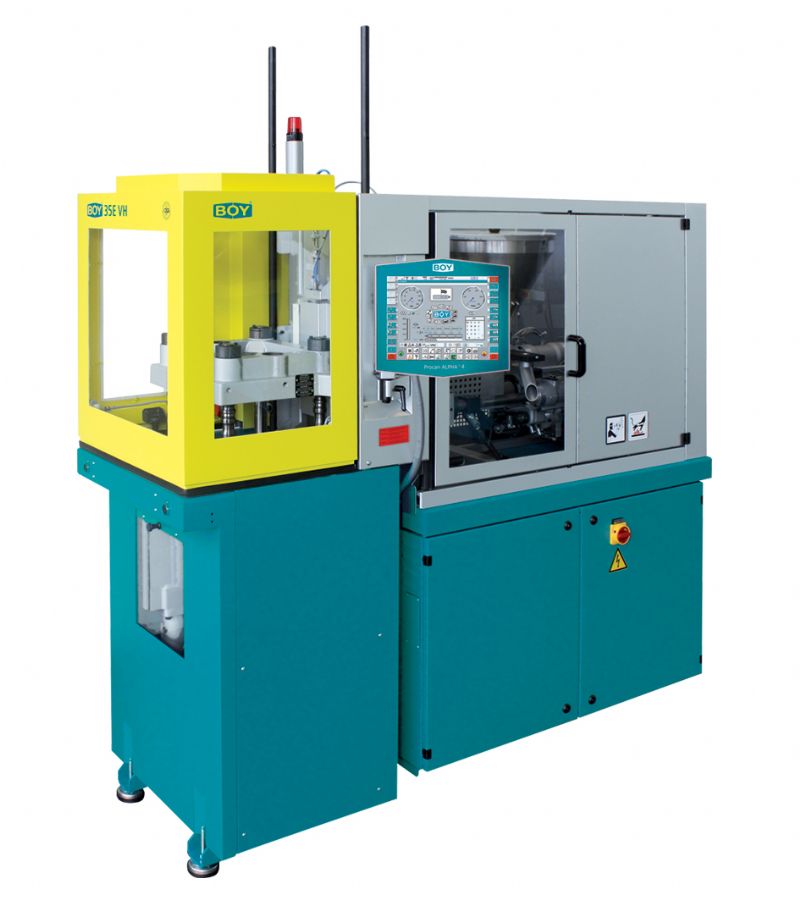

BOY 35 E VV'nin alternatif versiyonu olan BOY 35 E VH, yatay konumlandırılmış enjeksiyon ünitesi ile dikey kilitleme ünitesini birleştirir. Bu yapı sayesinde enjeksiyon, kalıbın ayırma çizgisinden yapılabilir.
Bu tasarımın sağladığı avantajlar:
- Dekoratif yüzeylerde enjeksiyon izi oluşmaması
- Karmaşık ve pahalı sıcak yolluk sistemlerine ihtiyaç duyulmaması
- Yolluksuz veya düşük fireli üretim
- Daha sade kalıp tasarımı
Otomasyon ve Entegrasyon Yetkinliği
BOY 35 E VV, otomasyon entegrasyonu için geniş imkanlar sunar:
- Y-table sistemleri
- Robot ve handling çözümleri
- Işık bariyerleri
- Makine tablası üzerinde otomasyon entegrasyonu
- 2K enjeksiyon ünitelerinin doğrudan makine tablasına montajı
Makine tablasının serbest yapısı, çevre ekipmanlarının kolay entegrasyonuna olanak tanır.
Kontrol Sistemi ve Proses Yönetimi
BOY 35 E VV, Procan ALPHA kontrol teknolojisi ile donatılmıştır. Bu sistem:
- 8 kademeli enjeksiyon hızı ayarı
- 8 kademeli tutma basıncı ayarı
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- PID kontrollü ısıtma zonları
- Üretim ve proses izleme fonksiyonları
sunarak yüksek proses güvenliği sağlar.
Enerji Verimliliği ve Genel Teknik Veriler
BOY 35 E VV, kompakt hidrolik yapısı ve entegre yağ tankı sayesinde enerji verimli bir üretim sunar.
Genel teknik veriler:
- Kurulu sürücü gücü: 7,4 kW
- Toplam kurulu güç: 13,2 kW (400 V)
- EUROMAP 6 kuru çevrim süresi: 1,5 sn (196 mm strok)
- Hidrolik sistem basıncı: 210 bar
- Yağ tankı kapasitesi: 65 litre
Makine Ölçüleri ve Ağırlık
BOY 35 E VV, sınıfına göre kompakt bir yerleşim alanına sahiptir.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 2047 x 815 x 2835 mm
- Yerleşim alanı: 1,67 m²
- Net ağırlık (yağ hariç): 1420 kg
- Brüt ağırlık: 1495 - 1740 kg
Uygulama Alanları
BOY 35 E VV aşağıdaki uygulamalarda yaygın olarak kullanılmaktadır:
- Metal insertli teknik parçalar
- Elektrik ve elektronik komponentler
- LSR ve elastomer overmolding
- MIM ve toz enjeksiyon uygulamaları
- Hotmelt ve özel yapıştırma prosesleri
- Çok komponentli enjeksiyon kalıplama
Sonuç - Neden BOY 35 E VV?
BOY 35 E VV enjeksiyon kalıplama makinesi; sabit alt plaka konsepti, yüksek enjeksiyon hızları, geniş otomasyon uyumluluğu ve çok yönlü malzeme işleme kabiliyeti ile insert ve overmolding uygulamalarında yüksek proses güvenliği sunar. Kompakt yapısı, güçlü enjeksiyon ünitesi ve esnek konfigürasyon seçenekleri sayesinde hem manuel hem de tam otomatik üretimler için ideal bir çözümdür.
Insert kalıplamada hassasiyet, tekrarlanabilirlik ve uzun vadeli üretim stabilitesi arayan uygulamalar için BOY 35 E VV, Dr.BOY'un mühendislik yaklaşımını net biçimde yansıtan güçlü bir enjeksiyon platformudur.
