Ürün Açıklamaları
Genel Bakış - BOY 25 E VV'nin Endüstriyel Konumlandırılması

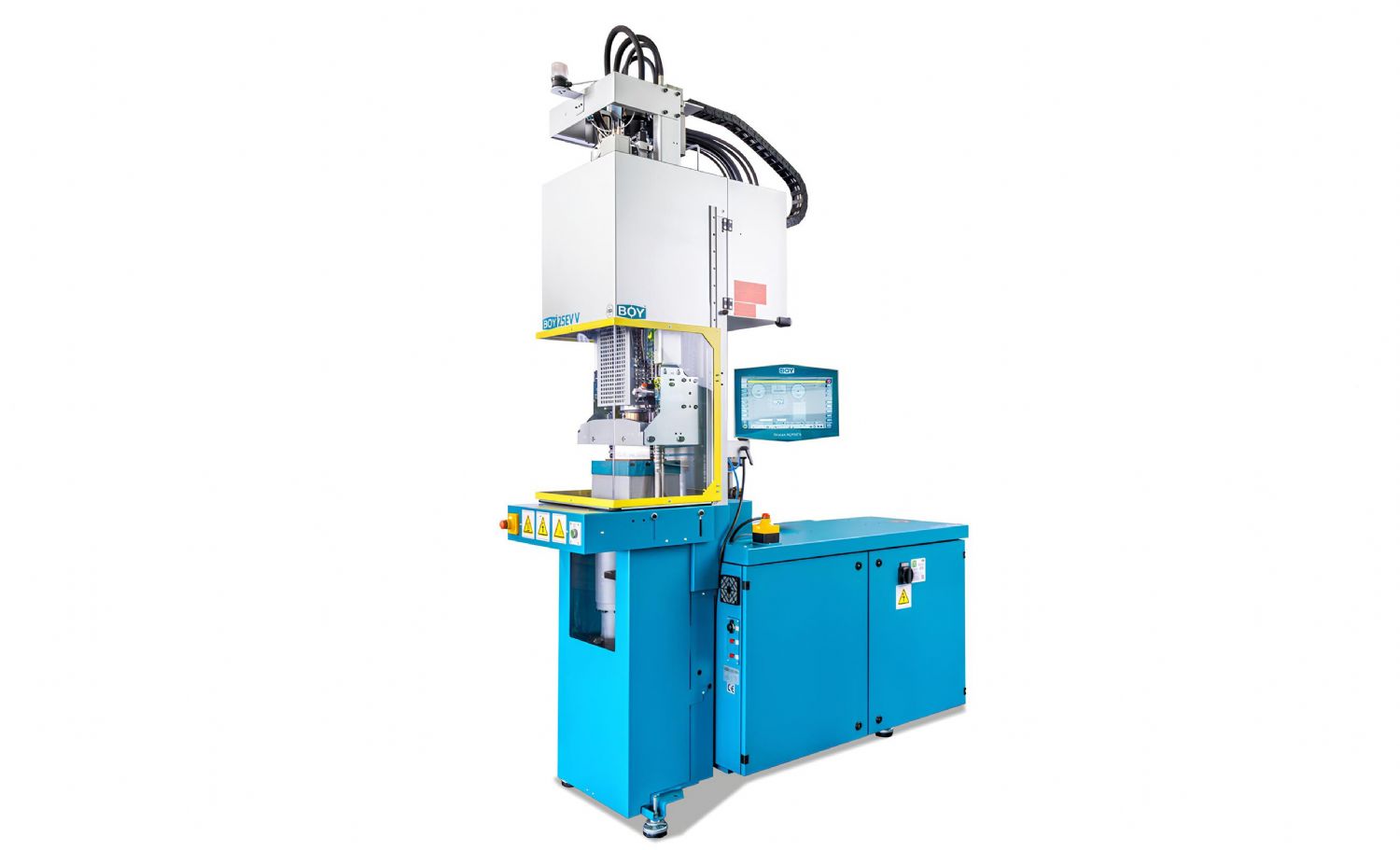

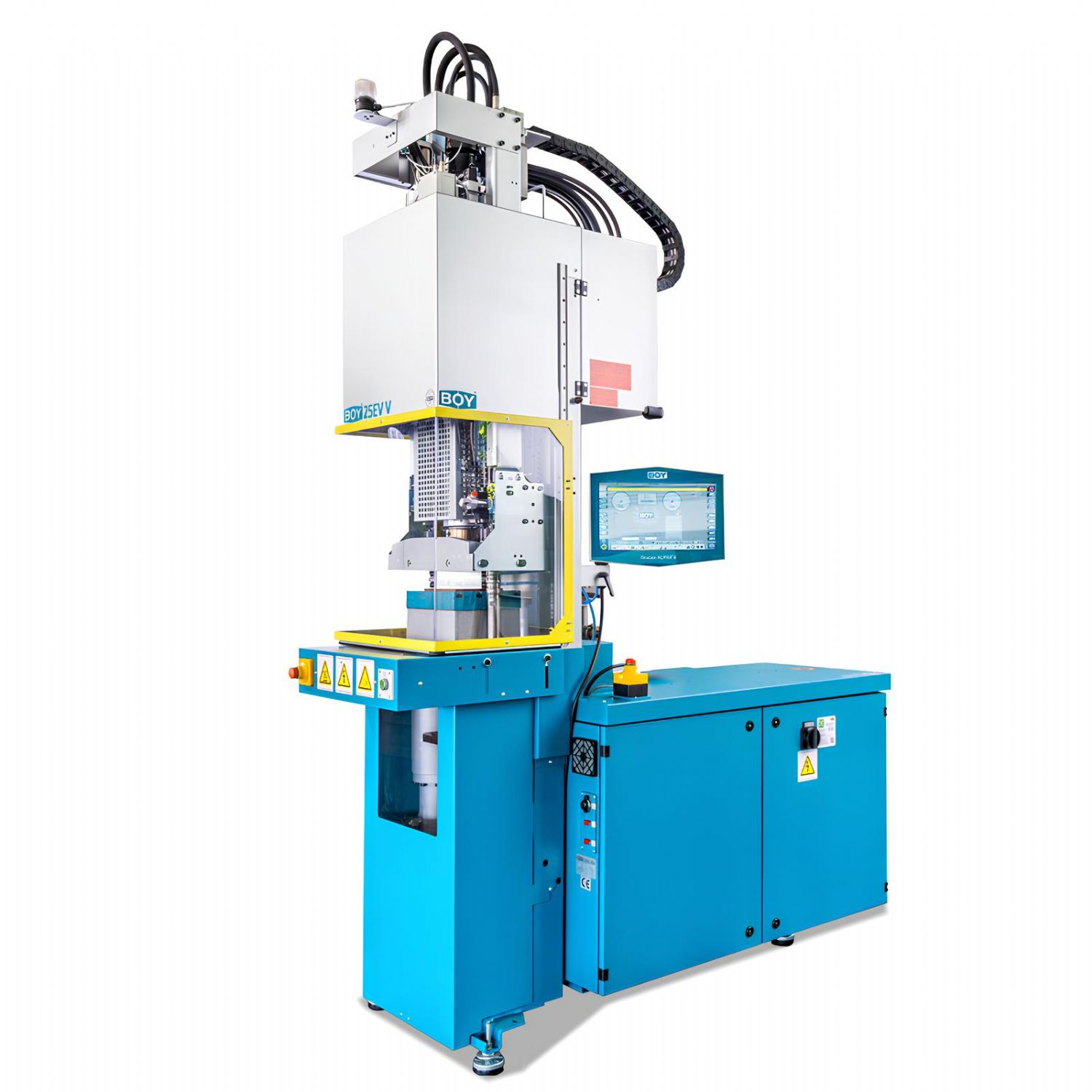

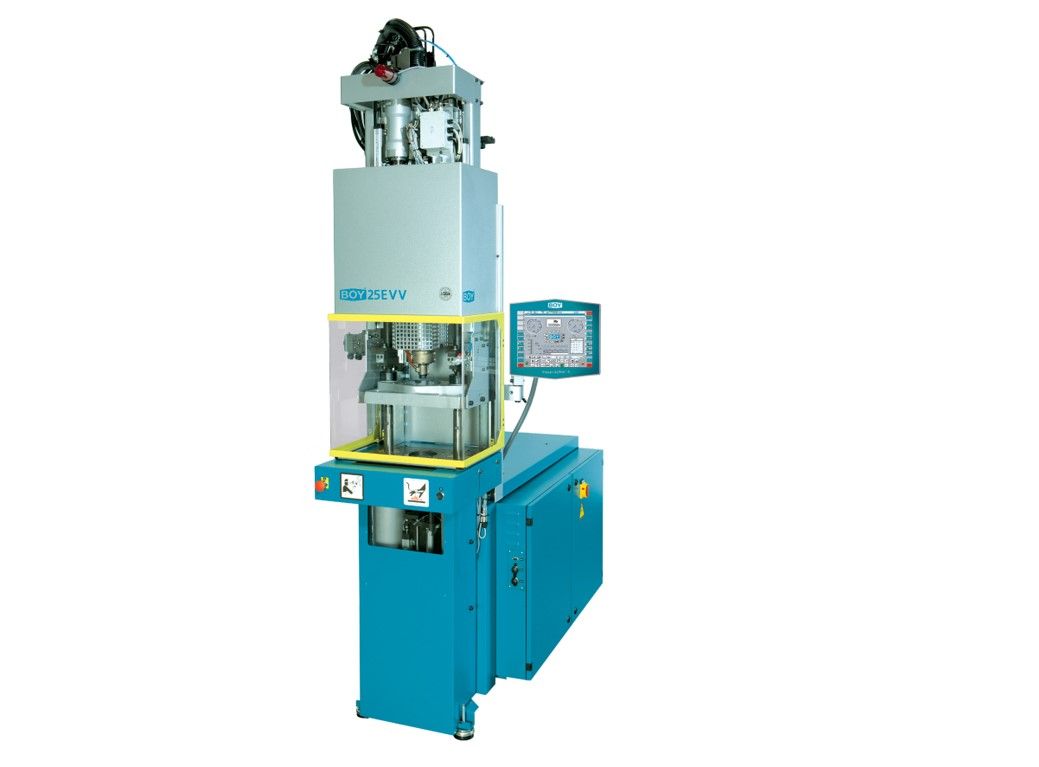

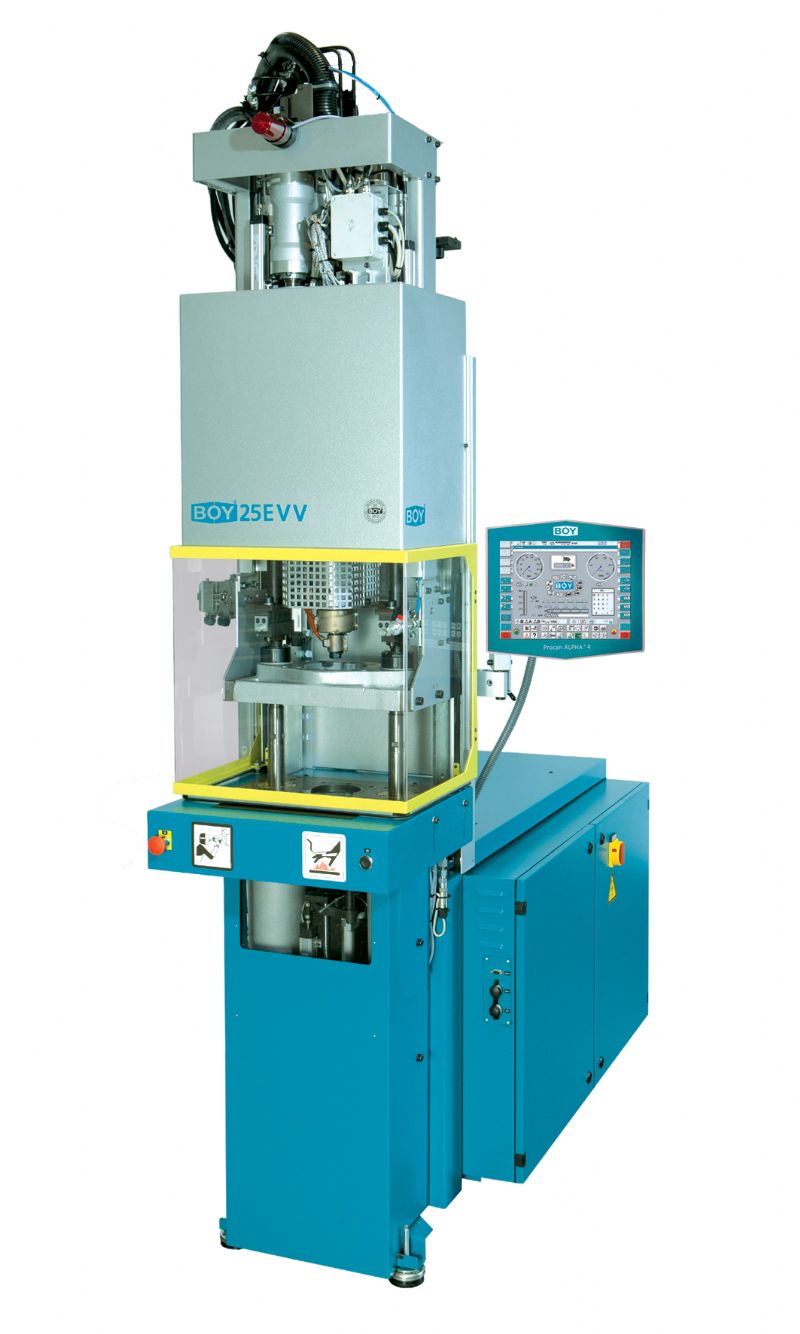

BOY 25 E VV, Dr.BOY'un insert kalıplama uygulamaları için özel olarak geliştirdiği, sabit alt plakalı enjeksiyon kalıplama makineleri ailesinin en güncel ve optimize edilmiş modellerinden biridir. Bu makine, daha önce kullanılan BOY 22 A VV modelinin yerini almak üzere tasarlanmış olup; daha yüksek makine hızları, geliştirilmiş dinamikler ve daha kısa kuru çevrim süreleri sunar.
BOY 25 E VV; manuel insert yerleştirmeden tam otomatik overmolding çözümlerine, robot entegrasyonundan inline üretim hücrelerine kadar geniş bir uygulama yelpazesinde güvenle kullanılmak üzere geliştirilmiştir. Sabit alt plaka konsepti sayesinde, insert yerleştirme sırasında maksimum proses güvenliği ve tekrarlanabilirlik sağlanır.
Sabit Alt Plaka Konsepti - Insert Kalıplamada Proses Güvenliği
BOY 25 E VV'nin en ayırt edici teknik özelliği sabit alt plaka tasarımıdır. Bu yapı sayesinde:
- Insert yerleştirilen parçaların kalıp kapanırken yer değiştirmesi tamamen engellenir
- Manuel veya otomatik insert yerleştirme işlemleri güvenle gerçekleştirilir
- Kalıp kapanma sırasında insert konum hassasiyeti korunur
- Hurda ve kalite hataları minimize edilir
Sabit alt plaka, özellikle metal insert, kontak, pim, burç ve hassas bileşenlerin plastik üzerine kaplandığı uygulamalarda büyük avantaj sağlar.
Kilitleme Ünitesi - 250 kN Sabit Alt Plakalı Yapı
BOY 25 E VV, kompakt ancak endüstriyel dayanıklılığa sahip bir kilitleme ünitesi ile donatılmıştır.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 250 kN
- Kolonlar arası mesafe (yatay x dikey): 254 x 254 mm
- Plakalar arası maksimum açıklık: 400 mm
- Maksimum ayarlanabilir kalıp açma stroku: 200 mm
- Minimum kalıp yüksekliği: 200 mm
- Hareketli plakada maksimum kalıp ağırlığı: 150 kg
- Kalıp açma kuvveti: 17,6 kN
- Kalıp kapama kuvveti: 17,6 kN
- Maksimum ejektör stroku: 80 mm
- Ejektör itme / çekme kuvveti: 18,1 / 12 kN
Bu değerler, küçük ve orta boyutlu insert kalıplar için son derece dengeli bir yapı sunar.
Enjeksiyon Ünitesi - SP 69 ve SP 82 Termoplastik Üniteler
BOY 25 E VV, termoplastik işleme için farklı vida çaplarına sahip enjeksiyon üniteleri ile sunulur. Bu esneklik, hem mikro hem de nispeten daha yüksek şut hacmi gerektiren insert uygulamalarına olanak tanır.
Enjeksiyon ünitesi seçenekleri ve teknik veriler:
Vida çapları:
- 22 mm
- 24 mm
- 28 mm
- 32 mm
Teknik enjeksiyon verileri (vida çapına bağlı):
- Maksimum teorik strok hacmi: 30,4 - 76,5 cm³
- Maksimum teorik şut ağırlığı (PS): 27,7 - 69,5 g
- Enjeksiyon kuvveti: 87 kN
- Teorik enjeksiyon debisi: 52,6 - 111,2 g/s
- Maksimum özgül enjeksiyon basıncı: 1.076 - 2.277 bar
- Maksimum vida stroku: 80 - 95 mm
- Meme temas kuvveti: 24 kN
- Meme geri çekme stroku: 205 mm
- Vida torku: 180 - 290 Nm
- Vida devri: 250 - 400 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 38 kN
- Isıtma gücü (meme + kovan): 3.550 - 5.800 W
Bu değerler, yüksek dolum hızları ve hassas insert geometrileri için stabil bir eriyik akışı sağlar.
Yüksek Enjeksiyon Hızı ve Diferansiyel Enjeksiyon
BOY 25 E VV, diferansiyel enjeksiyon teknolojisi sayesinde daha yüksek enjeksiyon hızlarına ulaşabilir. Özellikle:
- İnce cidarlı insert parçalar
- Metal veya tekstil insert üzerine overmolding
- LSR ve özel elastomer uygulamaları
için bu özellik ciddi bir proses avantajı oluşturur.
Ergonomi ve Operatör Dostu Tasarım
Makine tasarımı, operatör ergonomisi gözetilerek optimize edilmiştir:
- Uygun çalışma yüksekliği
- Kalıp alanına kısa erişim mesafesi
- Manuel insert yerleştirmede operatör yorgunluğunun azalması
- Açık kalıp üzerinden parça alma ve yerleştirme imkanı
Bu özellikler, BOY 25 E VV'yi yarı otomatik üretimler için de son derece uygun hale getirir.
Otomasyon ve Entegrasyon Yetkinliği
BOY 25 E VV, otomasyon sistemleriyle yüksek uyumluluk gösterir:
- Y-table sistemleri
- Robot ve handling çözümleri
- Işık bariyerleri
- Açık kalıptan parça alma ve yerleştirme
- Inline üretim hücreleri
Makine şasisi üzerinde çevre ekipmanları için yer tasarruflu montaj imkanı sunulmaktadır.
Enerji Verimliliği ve Genel Teknik Veriler
BOY 25 E VV, düşük enerji tüketimi ile öne çıkar.
Genel teknik veriler:
- Kurulu sürücü gücü: 7,4 kW
- Toplam kurulu güç: 11,0 - 13,2 kW (400 V)
- EUROMAP 6 kuru çevrim süresi: 1,75 sn (178 mm strok)
- Hidrolik sistem basıncı: 185 / 180 bar
- Yağ tankı kapasitesi: 65 litre
Makine Ölçüleri ve Ağırlık
BOY 25 E VV son derece kompakt bir yapıya sahiptir.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 1.849 x 742 x 2.790 mm
- Yerleşim alanı: 1,37 m²
- Net ağırlık (yağ hariç): 780 kg
- Brüt ağırlık: 855 - 1.100 kg

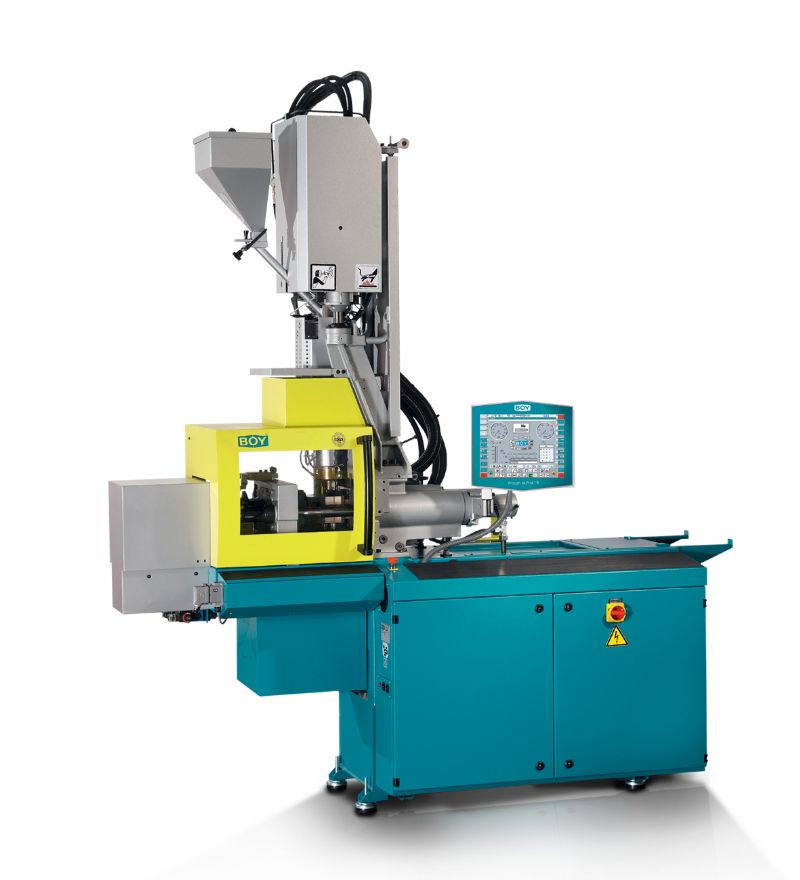

BOY 25 E VH - Yatay Enjeksiyonlu Alternatif Konfigürasyon
Merkezden enjeksiyonun mümkün olmadığı veya yolluk izlerinin minimumda tutulmak istendiği uygulamalar için BOY 25 E VH modeli sunulmaktadır. Yatay enjeksiyon ünitesi sayesinde:
- Ayırma çizgisinden enjeksiyon yapılabilir
- Yolluk izi daha az görünür olur
- Kompleks sıcak yolluk sistemlerine ihtiyaç azalır
- Yolluksuz veya düşük fireli üretim mümkün olur
Uygulama Alanları
BOY 25 E VV aşağıdaki uygulamalarda yaygın olarak kullanılmaktadır:
- Metal insertli teknik parçalar
- Elektrik ve elektronik kontaklar
- LSR overmolding uygulamaları
- Sensör ve konektör üretimi
- Tekstil veya nonwoven insert kalıplama
- Medikal ve hassas endüstriyel bileşenler
Sonuç - Neden BOY 25 E VV?
BOY 25 E VV enjeksiyon kalıplama makinesi; sabit alt plaka konsepti, yüksek enjeksiyon hızları, ergonomik tasarımı ve düşük enerji tüketimi ile insert ve overmolding uygulamalarında son derece güvenilir bir üretim platformu sunar. Kompakt yapısı, otomasyona uygun mimarisi ve geniş enjeksiyon ünitesi seçenekleri sayesinde hem manuel hem de tam otomatik üretimler için ideal bir çözümdür.
Insert kalıplamada proses güvenliği, tekrarlanabilirlik ve uzun vadeli üretim stabilitesi arayan uygulamalar için BOY 25 E VV, Dr.BOY'un mühendislik yaklaşımını net biçimde yansıtan güçlü bir enjeksiyon çözümüdür.
