Screw Separators Nedir?
Screw Separators, konveyör hatlarında kullanılan vida tipi ayırma makineleridir. Bunlar, üretim hattında konveyörle ilerleyen malzemelerin yönlendirilmesi, ayrılması veya hat üzerinde belirli parçaların ayrıştırılması amacıyla dizayn edilir. Özellikle farklı boyut, şekil, ağırlık ya da yüzey özelliklerine sahip parçaların ayrımında yüksek doğruluk sağlar ve proses akışını kesintisiz şekilde sürdürür.
Vida ayrıcılar, bileşenleri üretim hattı üzerindeki lokasyon değişimine göre yönlendiren mekanik elemanlardır: döner vida profili, parçaları belirlenen yöne iter veya ayırır.

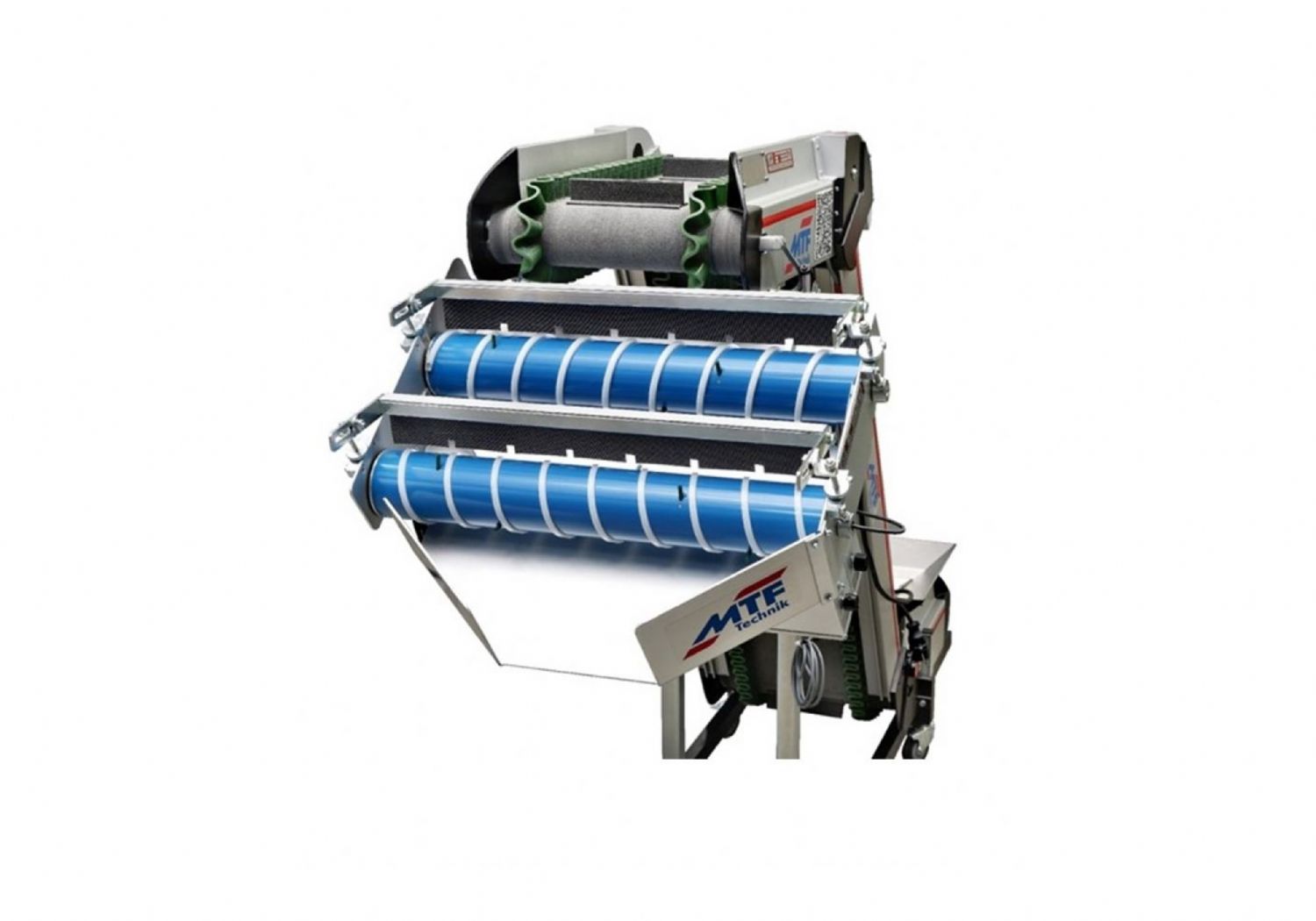

MTF Technik Screw Separators - Yapı ve Çalışma Prensibi

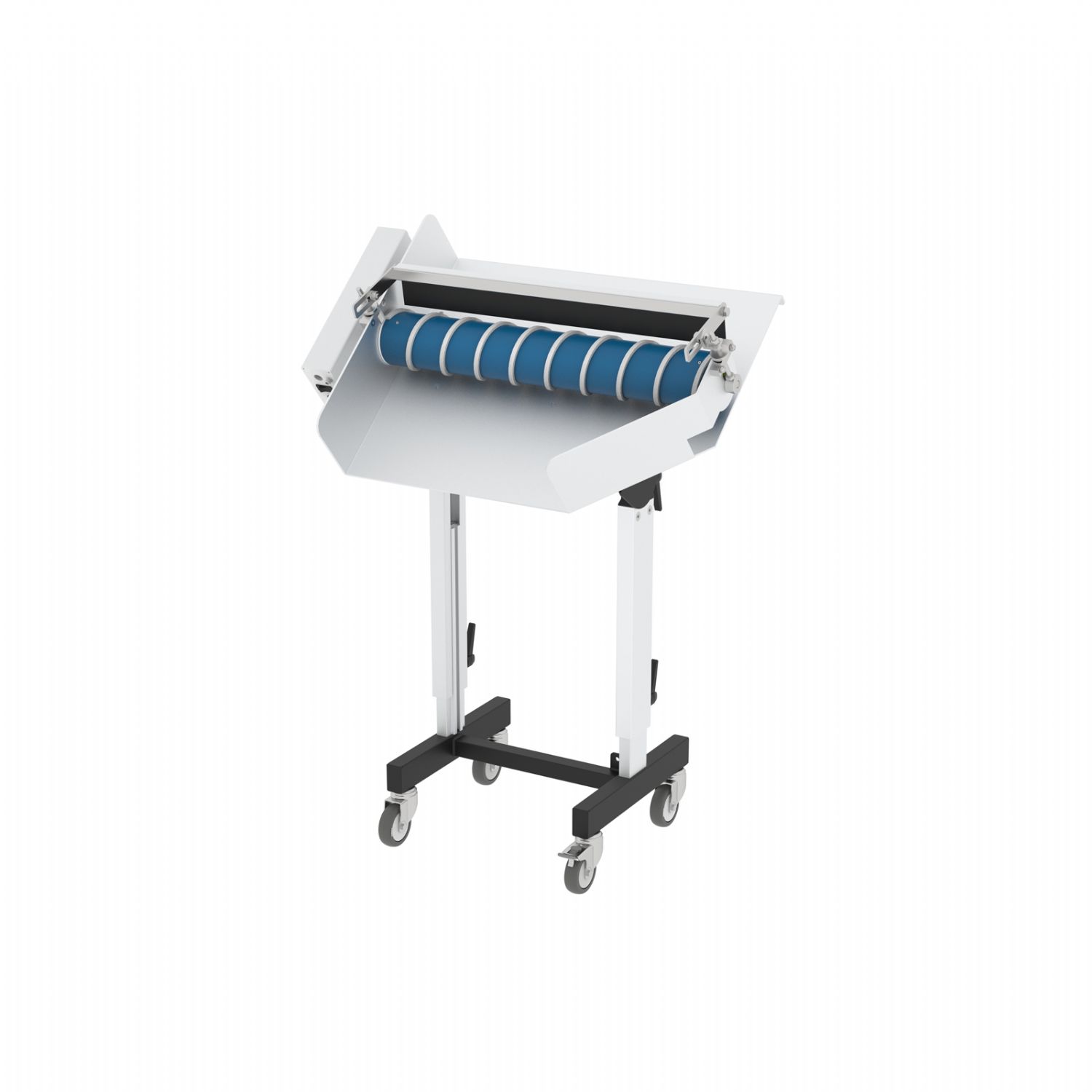

Vida Ayırıcıların Genel Yapısı
Screw Separator'un temel yapı bileşenleri şunlardır:
Vida Elemanı (Helical Screw):
Spiral (vida) formunda dönen bir elemandır. Bu vida, parçaları döndürerek istenen yöne iter.
Konveyör Entegrasyonu:
Vida ayırıcı, genellikle mevcut konveyör hattına üzeri monte edilebilir şekilde kurulur. Böylece mevcut hat üzerinde minimum yer kaplar ve hızlı kurulum sağlanır.
Çerçeve ve Gövde:
Gövde paslanmaz çelik veya endüstriyel malzeme sınıfına uygun kaplamalı çelikten üretilir. Titreşimsiz ve stabil taşıma sağlar.
Tahrik Sistemi:
Sürücü motor, invertör ve kontrol ünitesiyle senkronize çalışarak konveyör hızıyla uyumlu döner.
Çalışma Prensibi
Screw Separator'lar genellikle aşağıdaki fiziksel prensiplerle çalışır:
a) Spiral Baskı ve Yönlendirme
Döner vida, konveyör üzerindeki parçaların altına girer ve onları spiral hareketle belirlenmiş yöne doğru iter. Bu işlem, parçanın:
Boyutuna
Ağırlığına
Yüzey şekline
göre doğru onu isteyen tarafa veya bir yığına yönlendirir.
b) Sabit Hız ve Eş Zamanlı Taşıma
Vida hızı, konveyör hızı ve parça yerleşim hızıyla senkronize edilir. Böylece parça konveyörde ilerlerken doğru pozisyonda yükleme, istifleme, yönlendirme işlemleri yapılır.
c) Sürekli Azaltılmış Manuel Müdahale
Bu mekanik sistem sayesinde manuel ayırma ihtiyacı azalır; hat üzerinde durma süreleri en aza iner ve iş güvenliği artar.
Teknik Özellikler ve Performans Parametreleri
Vida Ayırıcı Boyutları
Screw Separator'lar, üretim hattının kapasite ve parça boyutuna göre özelleştirilebilir. Teknik olarak:
Özellik Tipik Aralık
Vida uzunluğu 300 mm - 2400 mm
Gövde genişliği 300 mm - 1500 mm
Vida çapı 50 mm - 250 mm
Tahrik hızı 10 - 120 rev/dk
Çalışma açısı 0° - 30° arası ayarlanabilir
Gövde malzemesi Paslanmaz çelik / kaplama çelik
Bu aralıklar, MTF'nin modüler yaklaşımla sistemin müşteriye özel üretimi için kullanılabilir.
Ayırma Performansı
Vida ayrıcıların performansı, malzeme tipi ve uygulamaya göre değişir. Ancak genel parametreler şöyle özetlenebilir:
Ayrılabilir parça çapı aralığı: 2 mm - 80 mm
Dakikadaki işlem kapasitesi: 50 - 5000 parça
Ayrım doğruluğu: ±0,5 mm
Yönlendirme toleransı: ±2°-3°
Bu değerler, vida profili, konveyör hızı ve parça geometrisine göre optimize edilerek iyileştirilebilir.
Kontrol ve Entegrasyon Bileşenleri
Modern screw separator uygulamaları aşağıdaki bileşenlerle desteklenir:
Değişken hız invertörü (vida & konveyör**)
PLC tabanlı kontrol ünitesi
Hız sensörleri / encoderlar
Optik veya fotoelektrik algılama sensörleri
Geri besleme sinyalleri için I/O entegrasyonu
Bu yapı, sistemin üretim hattı ile tam senkron çalışma kapasitesi kazanmasını sağlar ve proses stabilitesini artırır.
Uygulama Alanları

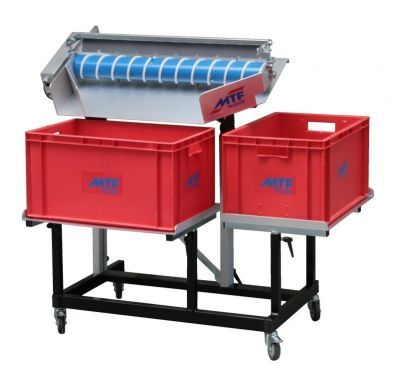

Plastik Parça Üretim Hatları
Vida ayrıcılar, enjeksiyon veya ekstrüzyon hatlarında, konveyör çıkışında hatası tespit edilmiş parçaların ayrılması ve yönlendirilmesi için kullanılır. Özellikle:
Küçük plastik parçalar
Teknik plastikler
Reçine / regranül ayrımı
gibi uygulamalarda hassas ayrım yapılabilir.
Ambalaj & Lojistik Hatları
Küçük konteyner parçalarının, paketleme hatlarına girmeden önce doğru istikamete yönlendirilmesi; paketleme robotuna beslenmesi sağlanır.
Montaj Hatları
Tedariğe göre önceden belirlenen parçaların robot hatlarına doğru biçimde yönlendirilmesi için kullanılır. Bu, özellikle montaj otomasyonunda iş akışı sürekliliğini sağlar.
Metal İşleme ve Talaş Ayırma
Pres veya torna hatlarında çıkan talaş, artık malzeme ve ürün parçalarının ayrıştırılması; vida ayrıcılar sayesinde hızlı ve otomatik şekilde yapılabilir.
Vida Ayırıcıların Endüstriyel Avantajları
Sürekli Çalışma & Yüksek Verim
Döner vida yapısı sayesinde ayrım işlemi sürekli ve kesintisiz olarak yapılır. Manuel müdahale ihtiyacı ortadan kalkar.
Proses Güvenilirliği
Aynı tip parçaların doğru yönde yönlendirilmesi ve hat üzerindeki ayırma doğruluğu proses istikrarını yükseltir.
Operasyonel Maliyet Avantajı
Manuel ayırma ihtiyacının azalması, hat duruş sürelerinin kısalması ve hurda azaltımı gibi kazanımlar sayesinde toplam işletme maliyeti düşer.
Uygulama Senaryoları - Örnek Çalışmalar
Plastik Montaj Hattı
Bir plastik enjeksiyon hattında, vida ayrıcı kullanılarak:
Yanlış boyuttaki parçalar hat dışına yönlendirilir
Robot hücresine sadece doğru parçalar beslenir
Gerçek zamanlı ayırma sağlanır
Bu senaryo, kalite kontrol hatalarını önemli ölçüde azaltır.
Konveyörlü Paketleme Hattı
Bir lojistik hat üzerinde:
Vida ayrıcı, hat üzerindeki küçük konteyner parçalarını ayrı yollarla yönlendirir
Paketleme öncesi hatalı parçalar geri besleme hattına aktarılır
Bu süreç, paketleme verimliliğini artırır ve hat duruşlarını azaltır.
Teknik Uygulamalar ve Entegrasyonlar
Screw separator sistemleri çeşitli ek konfigürasyonlarla birlikte kullanılabilir:
Titreşimli besleme ile eş zamanlı ayrım
Robotlu hat entegrasyonu
Çoklu vida modül yapıları
Sensör geri besleme ile kalite kontrol döngüsü
SCADA veya PLC izleme sistemleri
Bu kombinasyonlar, endüstri 4.0 uyumlu otomasyon altyapılarına kolay entegrasyon sağlar.
Sonuç - MTF Screw Separators'ın Değeri
MTF Screw Separators, konveyör hatları üzerinde hızlı, güvenilir ve otomatik parça ayrımı sağlayan etkin mekanik çözümlerdir.
Üretim süreçlerinde:
Doğru parçaların ayrılması
Hatalı parçaların otomatik yönlendirilmesi
Üretim hattı sürekliliğinin korunması
Operasyonel maliyetlerin düşürülmesi
gibi kritik işlevleri yerine getirir.
Vida ayrıcılar sayesinde üretim hattı sadece daha hızlı değil, aynı zamanda daha doğru, daha az duruşlu ve daha verimli çalışır.
