MTF Reject Chutes - Parça Ayırma ve Yönlendirme (Diverter) Sistemleri
MTF Reject Chutes, üretim süreçlerinde malzeme akışının yüksek hassasiyetle bölünmesi, yönlendirilmesi ve istenmeyen parçaların ayrıştırılması için tasarlanmış otomasyon ekipmanlarıdır. Bu sistemler özellikle enjeksiyon makinesi çıktısı, pres parçaları veya diğer üretim hattı akışlarında parçaların iyi/kalitesiz/başlatma parçaları gibi farklı kategorilere göre yönlendirilmesini sağlar.
Bu ürün grubu, üretim hattı otomasyonunda kritik bir rol oynar; iş akışını optimize eder, kalite kontrol süreçlerini destekler ve manuel müdahaleleri minimize ederek sistem verimliliğini arttırır. MTF Reject Chutes, üretim prosesine göre özelleştirilebilir tasarım, farklı yönlendirme sayıları, çeşitli sürüş mekanizmaları ve paslanmaz çelik gövde seçenekleri ile sunulur.
Ürün Tanımı ve Genel Özellikler

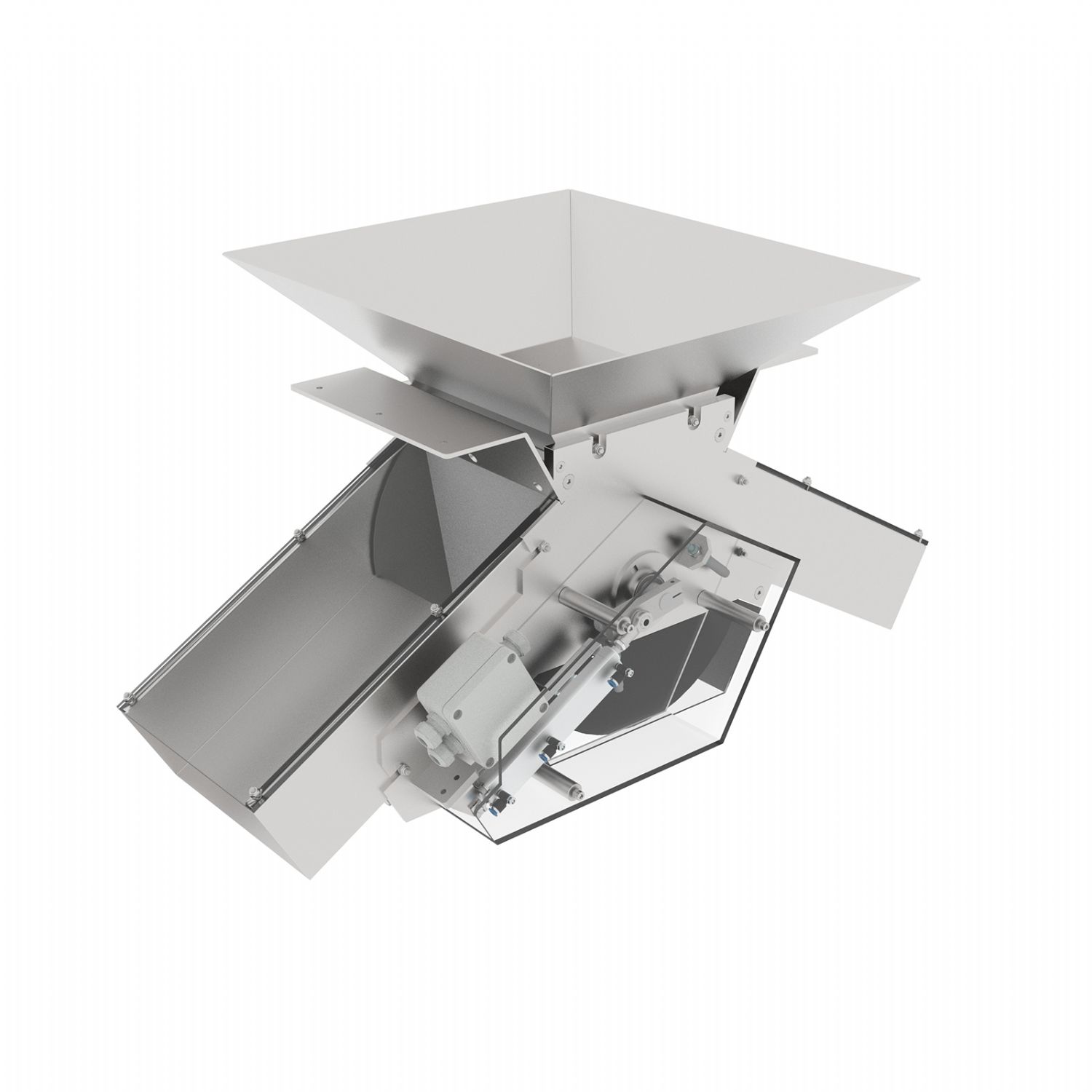

Reject Chutes, malzeme akışını iki veya daha fazla çıkış kanalına ayırmak için kullanılan özel diverter valflerdir. Bu sistemler, robot hücreleri, enjeksiyon makineleri ve pres hatlarının alt kısımlarında yaygın olarak kullanılır. İşlevsel olarak:
• Malzeme akışını iki veya üç kanala bölebilen diverter'lar mevcuttur (2-way, 3-way ve multi-way).
• Kenar boşluğu gerektirmeyen patentli döner mil mekanizması sayesinde parça sıkışmaları önlenir.
• Gövde ve parçalar standart olarak paslanmaz çelik malzemeden imal edilir, bu da hijyenik ortamlarda ve clean-room uygulamalarında avantaj sunar.
• Pneumatik, elektrikli veya servo motor sürüş seçenekleri ile farklı işlem hız ve hassasiyet ihtiyaçlarına cevap verir.
• Kısa çevrim sürelerinde bile yüksek performans sağlayarak üretim hattı döngülerine uyum sağlar.
Mekanik Tasarım ve Yapı
MTF Reject Chutes, genellikle aşağıdaki ana mekanik bileşenlerden oluşur:
Gövde Yapısı
• Paslanmaz çelik gövde: Üretim parçaları ile temas eden yüzeyler ve diverter kanalları genellikle paslanmaz çelikten üretilir; bu, korozyona ve aşınmaya karşı yüksek dayanım sağlar.
• Özel yüzey seçenekleri: Pürüzsüz, desenli veya ürün gereksinimine göre kaplanmış yüzey seçenekleri mevcuttur.
Yönlendirme Mekanizmaları
MTF Reject Chutes yönlendirme işlemini aşağıdaki mekanizmalarla yapabilir:
• Patentli Döner Mil Mekanizması: Yan boşluk gerektirmeden parça sıkışmalarını önler, düşük aşınma ve bakım gereksinimi sağlar.
• Değiştirilebilir Flap (Kelebek) Mekanizması: İki veya üç çıkış için flap sistemi kullanılarak malzeme akışı kontrollü şekilde yönlendirilir.
Sürüş Seçenekleri ve Kontrol
MTF Reject Chutes modelleri, farklı sürüş tiplerinde sunulur:
Pneumatik Sürücüler
• Basit ve dayanıklı tasarım
• Standart üretim ortamları için ideal
• Anahtar çevrim süreleri yaklaşık 1,0 - 1,5 saniye aralığında gerçekleşir (pneumatik flap diverter)
Elektriksel Sürücüler
• Elektrik motorlu değişken hız ve hassas kontrol sağlar
• Kablo arayüzleri üretim hattı kontrol sistemlerine kolay entegre edilir
Servo Motor Sürücüler
• Yüksek hızlı ve hassas parça yönlendirme
• Çevrim süresi 0,3 saniyenin altına kadar düşürülebilir, bu da döngü sürelerinin kritik olduğu hatlar için uygundur
2-Way, 3-Way ve Multi-Way Reject Chute Modelleri
MTF Reject Chutes, farklı üretim ihtiyacına göre aşağıdaki konfigürasyonlarda tasarlanabilir:
2-Way Reject Chutes
• İki yönlü malzeme ayırma için kullanılır
• Basit diverter görevleri için uygun
• Operasyon süresi approx. 1,0 - 1,5 saniye aralığında (pneumatik flap sürüş)
3-Way Reject Chutes
• Üç farklı çıkış kanalına parça dağıtımı sağlar
• Kalite kontrol, sprue ayrımı veya seri kontroller için uygundur
• Çalışma süresi yaklaşık 1,0 - 1,5 saniye (pneumatik flap) ile standartlaştırılabilir
Multi-Way (4-Way, Kombine) Çözümler
• Daha karmaşık yönlendirme ve dağıtım gereksinimleri için kombinasyon diverter'lar
• Döner mil ve flap teknolojisinin birlikte kullanıldığı gelişmiş modeller
• Özel uygulamalar için modüler tasarım
Teknik Performans ve Parametreler
• Yönlendirme sayısı: 2-way, 3-way ve multi-way konfigürasyonlar
• Ana malzeme: Paslanmaz çelik (gövde ve diverter elemanlar)
• Sürüş tipleri: Pneumatik, elektrikli, servo motor
• Çevrim süresi: Pneumatik ≥ ~1,0 saniye; Servo ≤ ~0,3 saniye (yüksek hız gerektiren hatlar için)
• Montaj pozisyonları: Makine ekseni paralel, çapraz veya aşağı doğru yönlendirme
• Elektrik arayüzleri: Kullanıcı ihtiyacına göre kablolu veya modüler bağlantılar
Uygulama Alanları
MTF Reject Chutes, özellikle aşağıdaki üretim sahalarında ve süreçlerde kullanılır:
• Enjeksiyon makineleri altı - parça yönlendirme ve reject ayırma
• Pres makineleri - malzeme akışını dağıtma
• Robot hücreleri - otomatik besleme/ayırma
• İmalat hatları - kalite kontrol ve sprue ayırma
• Conveyor çıkışları - çok noktalı malzeme dağıtımı
Avantajlar - Teknik ve Operasyonel
• Parça Sıkışmasını Önleyen Patentli Mekanizma: Döner mil tasarımı sayesinde temiz ve kesintisiz akış sağlanır.
• Hızlı Çevrim Süreleri: Servo motor seçeneklerinde 0,3 saniyenin altı gibi yüksek performans sağlayan yönlendirme.
• Modüler ve Özelleştirilebilir Tasarım: Her üretim hattı, makine tipi ve yapılanma için özel mühendislik desteği ile tasarlanır.
• Paslanmaz Çelik Gövde: Hijyenik alanlar ve clean-room koşullarında bile kullanım.
• Çeşitli Sürüş Tipleri: Pneumatik, elektrik ve servo sürüş imkanları ile proses gereksinimine uygun seçim.
