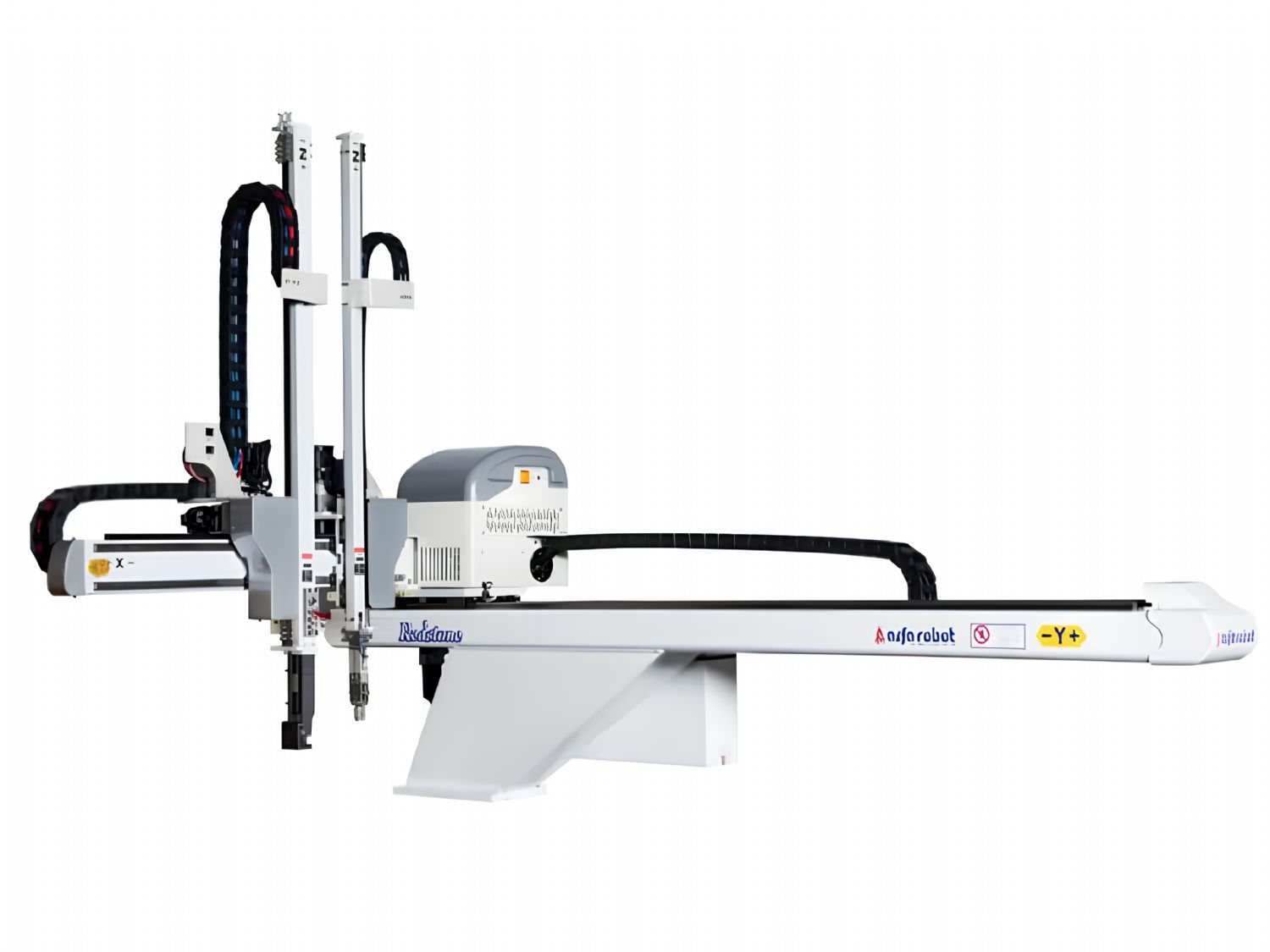

ALFA ROBOT REDSTONE SERİSİ 50T-800T ENJEKSİYON MAKİNESİ ROBOT KOLU
Tam Servo Traverse Beam Robot Sistemleri
Alfa Robot Redstone Series, 50 ton ile 800 ton arası plastik enjeksiyon makineleri için özel olarak geliştirilmiş, tam servo tahrikli traverse beam (üstten girişli) robot kol serisidir. Yüksek hassasiyet, kısa çevrim süresi ve endüstriyel dayanıklılığı bir arada sunan Redstone serisi, modern enjeksiyon üretim tesislerinde otomasyonun temel bileşenlerinden biri olarak konumlanmaktadır.
Redstone serisi robotlar; parça alma, yolluk ayırma, ürün istifleme, taşıma ve ikincil operasyonlara entegrasyon gibi süreçlerde yüksek hız ve tekrarlanabilirlik sağlayarak üretim verimliliğini maksimum seviyeye çıkarır. Tam servo yapısı sayesinde pnömatik sistemlere kıyasla çok daha stabil, sessiz ve enerji verimli bir çalışma sunar.
GENEL TEKNİK YAPI VE TASARIM
Redstone serisi robotlar, yüksek rijitlik sağlayan alüminyum alaşımlı ana gövde ve traverse kiriş yapısına sahiptir. Bu yapı, yüksek hızlarda dahi minimum titreşim ve maksimum konumlama doğruluğu sağlar. Lineer eksenlerde kullanılan hassas kızak ve ray sistemleri, uzun süreli çalışmalarda bile aşınmayı minimize edecek şekilde tasarlanmıştır.
Robotun temel eksen yapısı 3 eksenli veya opsiyonel olarak 5 eksenli servo motor konfigürasyonu ile sunulmaktadır. Tüm eksenler AC servo motorlar ile kontrol edilir ve hareketler tam kapalı çevrim (closed loop) kontrol sistemiyle yönetilir.
Servo motor sistemi özellikleri:
- Yüksek hızlanma ve yavaşlama kabiliyeti
- ±0,1 mm tekrar edilebilirlik
- Düşük titreşim, yüksek pozisyonlama hassasiyeti
- Uzun ömürlü ve bakım gereksinimi düşük yapı
UYGULANABİLİR ENJEKSİYON MAKİNESİ ARALIĞI
Redstone Series robotlar, 50T ila 800T arası enjeksiyon makineleriyle uyumlu olacak şekilde farklı model seçenekleri ile sunulur. Bu geniş tonaj aralığı, hem küçük hassas parçaların üretildiği tesislerde hem de büyük hacimli teknik parçaların üretiminde aynı platformun kullanılmasına olanak tanır.
Uyumlu makine tonaj aralığı:
- Minimum: 50 ton
- Maksimum: 800 ton
TAŞIMA VE YÜK KAPASİTESİ
Redstone serisi robot kollar, uygulamaya bağlı olarak 3 kg ile 10 kg arasında değişen taşıma kapasitesine sahiptir. Yük kapasitesi, robotun erişim mesafesi ve kol konfigürasyonuna bağlı olarak optimize edilmiştir.
Maksimum yük kapasitesi:
- Standart konfigürasyon: 3 - 10 kg
Bu değerler; EOAT (End of Arm Tooling), vakum grupları ve yardımcı ekipmanlar dahil edilerek hesaplanmaktadır.
HAREKET MESAFELERİ VE EKSEN STROKLARI
Redstone serisi robotlar farklı enjeksiyon makinesi ölçülerine uyum sağlamak için geniş stroklu eksen seçenekleri sunar.
Tipik eksen stroku değerleri:
- Traverse (X ekseni): 800 - 1600 mm
- Dikey (Z ekseni): 700 - 1100 mm
- Çapraz / çekme (Y ekseni): 150 - 250 mm
Bu stroklu yapı sayesinde derin kalıplar ve büyük açılma mesafelerine sahip enjeksiyon makinelerinde dahi güvenli ve hızlı parça alma mümkündür.
HIZ VE ÇEVRİM SÜRELERİ
Tam servo tahrikli yapının en büyük avantajlarından biri yüksek hız ve kısa çevrim süresidir. Redstone serisi, özellikle yüksek adetli seri üretimlerde çevrim sürelerini ciddi oranda düşürür.
Tipik performans değerleri:
- Minimum tek çevrim süresi: 1,2 saniye
- Kuru çevrim süresi: yaklaşık 4,7 saniye
Bu değerler, robotun yük durumuna, strok uzunluğuna ve programlanan hareket profiline göre değişiklik gösterebilir.
KONTROL SİSTEMİ VE OPERATÖR ARAYÜZÜ
Redstone serisi robotlar, kullanıcı dostu bir endüstriyel kontrol paneli ile donatılmıştır. Büyük ekranlı dokunmatik HMI sayesinde operatörler tüm robot fonksiyonlarını kolaylıkla kontrol edebilir.
Kontrol sistemi özellikleri:
- 7 inç veya 10 inç dokunmatik ekran seçenekleri
- Çok dilli kullanıcı arayüzü
- Enjeksiyon makinesi ile tam senkron çalışma
- Ürün hafızası ve reçete kaydı
- Hızlı öğretme (teach) fonksiyonu
- Hata teşhis ve alarm geçmişi
Kontrol sistemi, farklı marka enjeksiyon makineleri ile haberleşebilecek şekilde esnek I/O ve haberleşme altyapısına sahiptir.
OPSİYONEL FONKSİYONLAR VE DONANIMLAR
Redstone serisi robotlar, standart yapı dışında çok sayıda opsiyonel özellik ile genişletilebilir:
- 5 eksenli servo konfigürasyon
- Döner bilek (servo wrist)
- Çift gripper uygulamaları
- Kamera ile ürün algılama ve yön kontrolü
- Hava basınç sensörleri
- Yolluk ayırma ve kırma sistemleri
- Etiket yerleştirme (IML) uyumluluğu
- IoT ve uzaktan izleme altyapısı
Bu opsiyonlar sayesinde robot, sadece parça alma değil, aynı zamanda hücre bazlı otomasyon sistemlerinin merkezinde görev alabilir.
GÜVENLİK VE STANDARTLAR
Redstone serisi robotlar, uluslararası güvenlik standartlarına uygun olarak tasarlanmıştır. Sistem, operatör güvenliğini ön planda tutan yazılım ve donanım güvenlik katmanlarına sahiptir.
- CE uygunluğu
- ISO 9001 kalite yönetim sistemi
- Acil stop ve güvenlik kilitleri
- Çarpışma ve aşırı yük koruması
KULLANIM ALANLARI
Alfa Robot Redstone Series, çok geniş bir endüstriyel uygulama yelpazesinde kullanılmaktadır:
- Otomotiv plastik parçaları
- Beyaz eşya komponentleri
- Ambalaj ve kapak ürünleri
- Teknik plastik parçalar
- Elektronik muhafaza ve kasalar
- Medikal plastik ürünler
Yüksek hız, hassasiyet ve uzun ömür beklentisi olan tüm enjeksiyon üretim hatları için ideal bir otomasyon çözümüdür.
