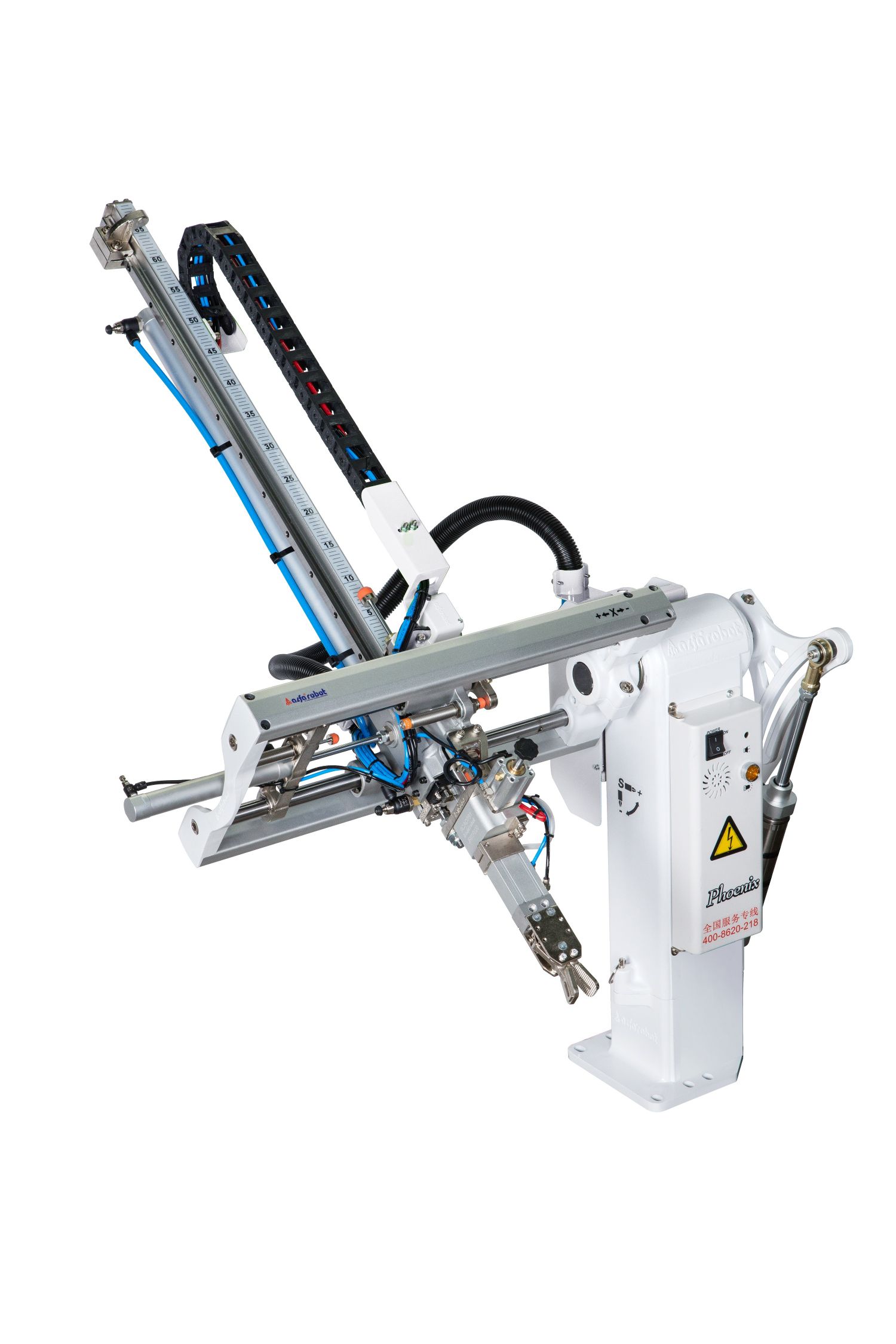

ALFA ROBOT PHOENIX SERİSİ - SWING ARM ROBOTLAR
Enjeksiyon Makineleri İçin Pnömatik Tahrikli Hızlı Parça ve Yolluk Alma Sistemleri
Alfa Robot Phoenix Series, 30 ton ile 300 ton arası yatay plastik enjeksiyon makineleri için geliştirilmiş, pnömatik tahrikli swing arm (salınımlı kol) robot serisidir. Phoenix serisi, özellikle yolluk alma ve hafif ürün çıkarma uygulamalarında yüksek hız, sade mekanik yapı ve ekonomik otomasyon çözümü sunmak üzere tasarlanmıştır.
Kompakt yapısı, kısa çevrim süreleri ve düşük bakım ihtiyacı sayesinde Phoenix serisi swing arm robotlar; seri üretim yapan, çevrim süresi kritik olan ve operatör bağımlılığını azaltmak isteyen enjeksiyon tesisleri için ideal bir giriş ve orta seviye otomasyon çözümüdür.
GENEL TEKNİK YAPI VE ÇALIŞMA PRENSİBİ
Phoenix Series robotlar, pnömatik silindirler ile tahrik edilen salınımlı kol yapısına sahiptir. Servo sistemlere kıyasla daha basit ve ekonomik olan bu yapı, yüksek hız gerektiren yolluk alma ve hafif parça transfer uygulamalarında oldukça etkilidir.
Robot, kalıp açıldıktan sonra salınımlı kol hareketi ile ürün veya yolluğu alır ve belirlenen noktaya yerleştirir. Döner bilek (rotation wrist) mekanizması sayesinde ürün veya yolluk 90 derece döndürülebilir. Bu özellik, ürün yönlendirme ve istifleme uygulamalarında büyük avantaj sağlar.
Phoenix serisi robotlar:
- Sadece yolluk alma (single function)
- Aynı anda ürün + yolluk alma (vakumlu full function)
şeklinde farklı konfigürasyonlarla kullanılabilir.
UYGULANABİLİR ENJEKSİYON MAKİNESİ ARALIĞI
Phoenix Series swing arm robotlar, küçük ve orta tonajlı enjeksiyon makineleri ile uyumludur.
Uyumlu makine tonaj aralığı:
- Minimum: 30 ton
- Maksimum: 300 ton
Bu aralık, ambalaj, teknik parça, beyaz eşya küçük komponentleri ve hızlı çevrimli üretimler için oldukça yaygın kullanılan makine grubunu kapsar.
MODEL SEÇENEKLERİ VE TEMEL TEKNİK DEĞERLER
Phoenix serisi temel modelleri:
- P450V
- P650VW
- P850WV
Temel teknik parametreler:
- Dikey strok: 450 - 850 mm
- Çapraz strok: 120 - 200 mm
- Salınım açısı: 60° - 90°
- Maksimum taşıma kapasitesi: 2 kg
- Minimum parça alma süresi:
• P450V: 1,3 saniye
• P650VW: 1,7 saniye
• P850WV: 1,9 saniye
- Kuru çevrim süresi: 4,0 - 5,8 saniye
Bu değerler, Phoenix serisini özellikle yüksek adetli ve kısa çevrimli üretimler için son derece verimli hale getirir.
PNÖMATİK VE ENERJİ TÜKETİMİ
Phoenix Series robotlar pnömatik silindirler ile çalışır.
Teknik pnömatik değerler:
- Çalışma basıncı: 5 kgf/cm² (yaklaşık 0,49 MPa)
- Maksimum izin verilen basınç: 8 kgf/cm² (yaklaşık 0,8 MPa)
- Hava tüketimi: 11 - 14 Nl/çevrim
Elektrik beslemesi:
- 1 Faz AC 220V ±10%
- 50 / 60 Hz
Bu yapı sayesinde enerji tüketimi düşük, sistem kurulumu ve işletmesi son derece pratiktir.
MEKANİK TASARIM VE YAPI ÖZELLİKLERİ
Phoenix serisi robotlar, yüksek rijitlikli alüminyum alaşımlı kirişler ve lineer kızak sistemleri ile üretilmiştir. Teleskopik özel kayış mekanizması sayesinde dikey kol yapısı kısaltılmıştır. Bu tasarım hem hız hem de stabilite açısından avantaj sağlarken, düşük tavanlı üretim alanlarında da sorunsuz çalışmaya imkan verir.
Öne çıkan mekanik özellikler:
- Lineer kızak ve lineer ray sistemi
- Alüminyum alaşımlı hafif ve dayanıklı yapı
- Teleskopik veya tek kademeli kol seçeneği
- Kompakt ve düşük titreşimli tasarım
DÖNER BİLEK VE AYAR MEKANİZMALARI
Phoenix serisi robotlarda bulunan sol-sağ dönüş mekanizması sayesinde ürün veya yolluğun yönü kolayca değiştirilebilir. Bu ayarlama, hava hattı veya manyetik switch değiştirmeden yalnızca mekanik ayar vidası ile yapılabilir.
Kalıp değişimlerinde robotun 90 derece döndürülebilmesini sağlayan özel ayar yapısı, kalıp değiştirme süresini kısaltarak üretim verimliliğini artırır.
OPSİYONEL FONKSİYONLAR
Phoenix Series swing arm robotlar, farklı üretim ihtiyaçlarına göre çeşitli opsiyonlarla donatılabilir:
- Vakum sistemi (vakum jeneratörü + emiş pabuçları)
- Aynı anda ürün ve yolluk alma
- Döner bilek (90° ürün döndürme)
- Teleskopik kol
- Çerçeve gövde yapısı
- Hızlı ayarlanabilir mekanik durdurucular
Vakumlu modellerde hava tüketimi, vakum fonksiyonu dahil olacak şekilde hesaplanmıştır.
ÜRETİM VERİMLİLİĞİ VE AVANTAJLAR
Phoenix serisi swing arm robotların kullanımı ile:
- Üretim verimliliği %20 - %30 oranında artırılabilir
- Ürün hata oranı düşürülür
- Operatör güvenliği artırılır
- İşçilik maliyetleri azaltılır
- Üretim süreci daha stabil ve kontrollü hale gelir
Bu avantajlar, Phoenix serisini özellikle otomasyona geçiş sürecindeki enjeksiyon tesisleri için ideal bir çözüm haline getirir.
KULLANIM ALANLARI
Alfa Robot Phoenix Series aşağıdaki uygulamalarda yaygın olarak kullanılmaktadır:
- Yolluk alma uygulamaları
- Küçük ve orta boy enjeksiyon parçaları
- Ambalaj ürünleri
- Beyaz eşya küçük komponentleri
- Teknik plastik parçalar
Yüksek hız, basit yapı ve ekonomik yatırım maliyeti gerektiren tüm enjeksiyon uygulamaları için uygun bir çözümdür.
