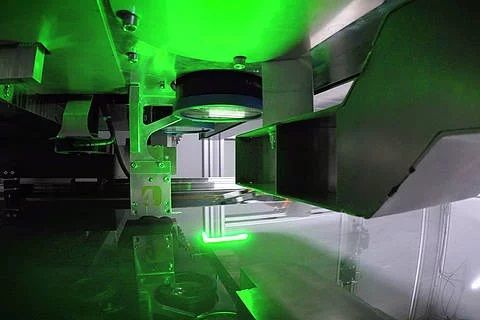

TOPAZ - CAM İŞLEME SİSTEMİ
Otomotiv camları, fotovoltaikler, mimari camlar veya tüketici elektroniği gibi alanlarda, yüksek kaliteli kaplamalar daha iyi ekranlar, akıllı pencereler, verimli güneş hücreleri ve araçlarda ışık ve ısı yönetimi sağlıyor. Cam substratların sonrasında işlenmesinde anahtar görev, fonksiyonel katmanları komşu filmi veya alt tabaka camı etkilemeden kısmen ablatmaktır.
Tipik uygulamalar arasında, ince iletken katmanların yapılandırılması veya kenar silme sırasında yüzey alanlarının kaldırılması yer alır.
Göreve bağlı olarak, ince özelliklerin cam veya katman tarafından en yüksek hassasiyetle ablatılması gerekir. Farklı kaplama sistemleri, uyarlanmış işlem parametreleri ve uygun dalga boyları ile darbe rejimlerinin seçimini gerektirir. Kısa çevrim süreleri, kalıntı bırakmayan işlem ve alet değişimi gerektirmeyen tam dijital üretim ek gereksinimlerdir. TOPAZ serimiz, ince filmlerin ablasyonu için en güçlü yüksek hassasiyetli lazer sistem portföyünü içerir. Göreve bağlı olarak, sistemler farklı formatlar için esnek bir şekilde yapılandırılabilir: bir, iki veya beş tarama kafasının kullanımı, katman tarafından veya iletimde işlem kontrolü ve daha fazlası.
TOPAZ PX YAZIM SİSTEMLERİ: HASSAS İŞLEME İÇİN ESNEK ÇÖZÜMLER

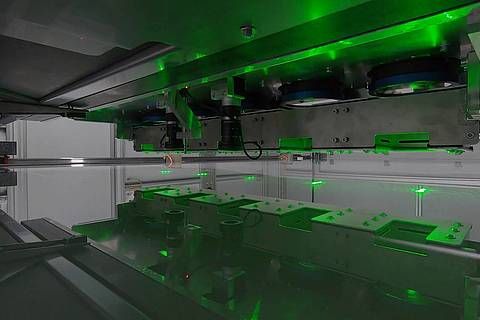

TOPAZ Px yazım sistemleri, iki farklı versiyonda mevcuttur: biri substratın altından cam aracılığıyla işlem yapmak için tasarlanmış, diğeri ise kaplama tarafından doğrudan işlem yapmak için tasarlanmıştır. Genel olarak, TOPAZ Px sistemlerimiz, P1, P2 ve P3 yazım süreçleriniz için optimal sonuçlar elde etmek amacıyla çeşitli lazer dalga boyları ve darbe özellikleri sunan çok çeşitli lazer kaynakları ile donatılabilir. Tüm işlemler, en iyi uygulama sonuçlarını elde etmek için camdan veya film tarafından gerçekleştirilebilir.
Bireysel Otomatik Odak
TOPAZ Px Yazım Sistemleri, başarınızı doğrudan etkileyen birkaç etkileyici özelliğe sahiptir:
- **Bireysel odak kontrolü:** Her ışın için bireysel odak kontrolü, substrat deformasyonlarını tamamen telafi eder ve her seferinde kesin sonuçlar elde edilmesini sağlar.
- **En yüksek kullanılabilir hız:** Üretim hızını artırın ve böylece üretilen PV modüllerinin miktarını artırın.
Bireysel Yol Takibi
- **Bireysel yol takibi:** Ölü bölgeyi en aza indirir ve enerji üretimi için her inçlik substratı en iyi şekilde kullanır.
- **Minimum duruş süresi ve bakım:** Üretiminizi sorunsuz bir şekilde devam ettirmek için duruş süresini en aza indirir.
Bireysel Güç Dengesi
- **Her ışın için bireysel güç kontrolü:** Tüm panel boyunca eşsiz ürün kalitesi için aynı yazı çizgilerini elde edin.
- **En kısa çevrim süreleri:** Üretim sürecini hızlandırın ve verimliliğinizi artırın.
- **Minimum üretken olmayan süre ile maksimum lazer kullanımı:** Üretken olmayan süreleri en aza indirerek lazerlerin maksimum kullanımını sağlayın ve gereksiz bekleme sürelerini ortadan kaldırın.
Özellikler
- **Süreçler:** Substrat tarafından veya film tarafından P1, P2, P3 yazımı
- **İnce film malzemeleri:** CdTe, Perovskite ve CIGS gibi PV katman yığınları
- **Lazer kaynakları:** IR, Yeşil veya UV'de ns, ps ve fs lazer
- **Çalışma alanı (x, y):** 2400 mm x 1300 mm'ye kadar; isteğe bağlı diğerleri
- **Substrat boyutları:** Makine çalışma alanı spesifikasyonları içinde müşteri spesifik
- **Cam kalınlığı:** 2 mm ile 4 mm arasında, isteğe bağlı diğerleri
- **Pozisyon doğruluğu:** +/- 10 µm
- **Parçacık çıkarma:** Yüksek hacim akışı, yüksek basınç, yüksek verimli filtreleme
4JET'S TOPAZ BIPV
Uçuş Halinde Tarama ile Yüksek Hassasiyet, Yüksek Esneklik, Yüksek Hız

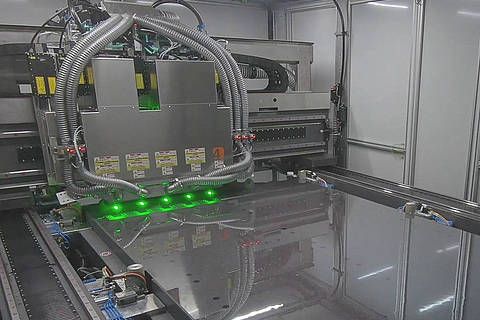

TOPAZ BIPV makineleri, doğruluk, esneklik ve hız söz konusu olduğunda benzersizdir. Uçuş halindeyken tarama yaparak ve hatta karmaşık konturlar için bile paralel olarak 6 adede kadar işleme kafasının kullanımı ile yüksek hassasiyet, yüksek esneklik ve yüksek hız sağlar. Bu, daha önce bilinmeyen doğruluklar ve büyük yüzeylerin homojen ve hızlı işlenmesi ile sonuçlanır.
TOPAZ BIPV ile yüksek hassasiyetli absorber veya tam yığın yapılandırması yapabilir, logolar ve görüntüler oluşturabilir ve uygulamanızı benzersiz hale getirebilirsiniz. TOPAZ ile Bina Entegre PV teknolojisinin geleceğine yatırım yapın.
TOPAZ LED - PV Modül Kenar Silmede Hassasiyet ve Verimlilik

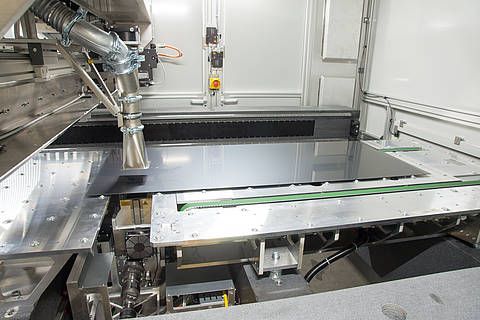

TOPAZ LED, PV modüllerinin kenar silmede hassasiyeti ve verimliliği en üst düzeye çıkaran optimize edilmiş sistemin bir parçası olan çeşitli yenilikçi bileşenlerle donatılmıştır. Bant konveyörleri, cam taşıma ve LED işlem için özel olarak geliştirilmiş olup, karmaşık ve pahalı doğrusal tutuculara tamamen ihtiyaç duymadan maliyet verimliliği sağlar. Ayrıca, elde edilen hızlar, dayanıklılık ve makinenin mümkün olan en yüksek çalışma süresi ile de dikkat çeker.
Uzun Süreli Stabilite ve Doğruluk İçin Granit
TOPAZ LED'in temel avantajlarından biri, yapısında granit kullanılmasıdır; bu, yüksek sıcaklık stabilitesi sağlar ve titreşimleri ortadan kaldırarak en yüksek hassasiyeti elde eder. İşleme kafası, makinenin kalbidir ve yüksek hassasiyetli bir doğrusal eksen tarafından hareket ettirilir ve kenar tespiti ve izleme için etkileyici bir sensör sistemine sahiptir, ayrıca substratın çevresi boyunca mükemmel sonuçlar elde edilir. Ayrıca, bir otomatik odaklama sistemi de uygulanmıştır; bu sayede substratın hataları telafi edilir ve sürekli olarak mükemmel sonuçlar elde edilir.
İşleme kafasının optik tasarımı, fiber bağlı lazerlerin entegrasyonu ile esneklik, minimum bakım süresi ve yüksek işleme hızlarında bile hassasiyet sağlar, böylece optimal kenar silme sağlanır.
TOPAZ LED, 2006'dan bu yana lazer kenar silmede benzersiz lider olarak kazandığımız tüm deneyimlerin bir sonucudur. İnce film PV modüllerinin verimli üretimi için yüksek kaliteli ve aynı zamanda maliyet etkin bir çözüm olup, başarıyı sürdürmeye devam eder.
4JET'S TOPAZ LS/GS - Üretkenlik ve Çok Yönlülüğün Birleşimi
Cam veya Katman Tarafı Lazer Deseni için Çok Yönlülük
4JET'in TOPAZ LS/GS, düz cam levhaların taşınmasının kritik olmadığı lazer desenleme uygulamaları için en çok yönlü çözümdür. Bu sistemler, güvenilir 24/7 üretim için tasarlanmıştır. Yüksek çözünürlük ve yüksek doğruluk, özellikle mimari, otomotiv veya teknik cam uygulamalarında cam tarafı (GS) lazer desenleme gerektiğinde bu sistemleri ideal seçim haline getirir. Ancak, lazer desenleme kafası granit kiriş ve ekseni ters çevirerek, sistem bir katman tarafı (LS) desenleme TOPAZ'a dönüştürülebilir.
Doğruluk ve Dinamikler
TOPAZ LS/GS serisi, bir veya iki ayrı doğrusal y ekseni ile bir granit portal üzerine kurulmuştur, substratı bir veya iki tarafında kavrayarak sistemde yüksek hızda ileri geri hareket ettirir. Sabit bir granit köprü doğrusal x eksenini taşır ve bu, substratın üzerinde veya altında monte edilebilir, böylece katman tarafı (LS) veya cam tarafı (GS) desenleme sağlanır. Sistem konfigürasyonu, desenleme için substratın ileri geri hareket etmesini sağlarken, lazer desenleme kafası dinlenir, veya cam dinlenirken lazer desenleme kafasının hareket etmesini sağlar. İkincisi, herhangi bir cam levha titreşimini önlediği için en yüksek doğruluğu vaat eder.
Ayrıca, kompakt bir desenleme kafasının hareketi daha yüksek dinamikler sağlar. Işın yolu, substrat boyunca kararlı ve dolayısıyla doğru bir ışın pozisyonu için nispeten kısadır. Cam substrat, hareketi sırasında bükülmeye karşı desteklenir ve lazer için kararlı bir odak düzlemi sağlar.
Uçuş Halinde Tarama: TOPAZ LS/GS'nin Yüksek Hızlı Çekirdeği
Gerekli desen çözünürlüğüne ve çevrim süresi gereksinimlerine bağlı olarak, desenleme ekseni, makinenin verimini artıran ve üretim maliyetlerini azaltan uçuş halinde tarama modunda çalışan birden fazla tarayıcı ile donatılabilir.
Lazer dalga boyu ve darbe uzunluğu, uygulamanın özel gereksinimlerine göre seçilir ve ekonomik açıdan değerlendirilir. TOPAZ Dinamik Odak gibi ek özellikler, gelen cam substratın düz şekilden sapması durumunda optimal ürün kalitesi elde etmek için ek yollar sağlar.
4JET'S TOPAZ LS - İnce Cam Levhalar İçin İdeal
Katman Tarafı Desenleme, İnce Camlarda Bile
4JET'in ince ve taşınması zor cam levhalar veya esnek substratlar üzerindeki katman tarafı desenleme uygulamalarına yanıtı - TOPAZ LS! LS sistemleri, teknik, mimari veya ulaşım camı uygulamaları olsun, katman tarafı (LS) işlevsel kaplamaların desenlenmesi için güvenilir 24/7, yüksek performanslı, yüksek çözünürlüklü, yüksek hassasiyetli inline lazer sistemleri olarak tasarlanmıştır.
Uzun Süreli Stabilite ve Doğruluk İçin Granit
TOPAZ LS, x ekseni köprüsünün sabit olduğu ve makine yatağına sıkıca bağlı olduğu bir portal yapı üzerine kurulmuştur. Substrat tablosu, y ekseni tarafından ileri geri hareket ettirilir. Bu sistem tasarımı, substrat üzerinde kararlı ve dolayısıyla doğru bir ışın pozisyonu için daha kısa ışın yolları avantajı sağlar. Portal konfigürasyonu, lazerin boyutu ve/veya ağırlığı nedeniyle hareket ettirilemediğinde her zaman tercih edilir. Ayrıca, substrat masaya sabitlenebilir ve bu da lazer yapılandırması için kararlı ve uniform bir yüzey sağlar, hatta en ince cam substratlar üzerinde bile. Tablonun, substratı sisteme taşımak veya sistemden çıkarmak için sabitleme modundan taşıma moduna geçişi sağlanabilir. Portal konfigürasyonu, taşıma yönünde substratın iki katı uzunluktadır.
TOPAZ LS'nin Kalbi
Gerekli desen çözünürlüğüne ve çevrim süresi gereksinimlerine bağlı olarak, desenleme ekseni, makinenin verimini artıran ve üretim maliyetlerini azaltan uçuş halinde tarama modunda çalışan birden fazla tarayıcı ile donatılabilir.
Lazer dalga boyu ve darbe uzunluğu, uygulamanın özel gereksinimlerine göre seçilir ve ekonomik açıdan değerlendirilir. TOPAZ Dinamik Odak gibi ek özellikler, gelen cam substratın düz şekilden sapması durumunda optimal ürün kalitesi elde etmek için ek yollar sağlar.
4JET'S TOPAZ 3D - Kavisli Camın Lazer Desenlemesi
OEM Üretim Hatlarında Kaplamalı Ön Cam Deseni için Üretildi
Yüksek kaliteli kaplamalı ön camlar elde etmek için, RF iletim filtreleri ve net kamera görüşü için kaplamasız alanlar oluşturmak amacıyla fırınlama veya bükülme sonrasında desenleme yapılması tercih edilir. Bu spesifik uygulama için, 4JET piyasada benzersiz bir çözüm sunar. OEM ön cam üretim hatlarında 24/7 çalışmak üzere üretilmiş olan 4JET'in TOPAZ 3D, kavisli ön cam boyunca aynı anda ince çizgi desenleri ve alan kaldırma işlemi yapabilir ve camdan cama çevrim süresi 30 saniyenin altındadır.
OEM Çevrim Sürelerine Nasıl Ulaşılır
TOPAZ 3D içinde, ön camın farklı pozisyonlarına ulaşmak için hiçbir eksen hareket ettirilmez, bu da her hareket için çevrim süresini feda eder (adım ve tekrarlama modu). Bunun yerine, lazer işleme kafasının pozisyonu sabittir ve tarayıcı, yaklaşık 1,2 x 1,2 m²'lik geniş bir tarama alanını adresler. Bu sadece 2D değil, lazer odak noktası 3. boyutta da dinamik olarak hareket ettirilir. Böylece, TOPAZ 3D, düzden güçlü kavisli ön camlara kadar hemen hemen her şekli yapılandırabilir.
Bir yandan, bu uzaktan tarama yaklaşımıyla çok yüksek bir lazer odak hızı elde edilir, bu da lazer süresini etkin bir şekilde azaltır, diğer yandan, üretken olmayan sürelerin optimize edilmesi gerekir. Bu, ön camın işleme pozisyonuna taşınması ve geri dönüşünün basit bir dönüşle azaltılması ile başarılır.
Göze Görünmez
Özel bir optik ışın yolu tasarımı ile hassas lazer darbeleri çok ince desenleme çizgileri oluşturur. Çizgi genişliği geniş bir aralıkta ayarlanabilir.
TOPAZ 3D'deki cam tarafı ablasyon süreci, ısıtmalı/kaplamalı modeller gibi premium sınıf ön camlar için gereken ürün kalitesi için en iyi desenleme sonuçlarını sağlar.
Karmaşık 3D Şekillerde Bile Hassasiyet
Kamera tabanlı bir referanslama sistemi, özelliklerin ön cama yüksek doğruluk ve tekrarlanabilirlikle yerleştirilmesini sağlar, substrat makineye girmeden önce konveyör üzerine ne kadar iyi veya kötü yerleştirilmiş olursa olsun.
Tüm bu özellikler, TOPAZ 3D'yi yılda > 500.000 ön cam üretim hattı gibi yüksek hacimli OEM üretim hatları için ideal aday yapar.
4JET'S TOPAZ G - Akıllı Pencere Desenlemesi
Akıllı Pencere Üretimi İçin Yüksek Hızlı Desenleme
TOPAZ G, yüksek verimlilik ve çok yüksek çözünürlük ile Akıllı Pencereler üzerinde TCO elektrotlarının katman tarafı yapılandırması için özel olarak tasarlanmış bir sistemdir.
Sıkı Bir Odağı Yönetmek
Öncelikle, lazer yapılandırması yapılacak Akıllı Pencere cam levhasının uzunluğunun 3 m'den fazla olduğunu, ancak kalınlığının sadece yaklaşık 1 mm olduğunu belirtmek önemlidir. Desenleme sürecine daha büyük bir zorluk, üretilmesi gereken yapı genişliğinin bazen 10 µm'den az olması ve bu büyük cam levha üzerinde toplam toleransın 2 µm'den az olmasıdır. Bu, desenin insan gözüne görünmez olmasını sağlar. Bu yapı genişliğinin bir sonucu olarak, lazer ışınının odak derinliği teorik olarak 10 µm (1/e²) bir nokta boyutunda 150 µm'den azdır.
Bu zorlukların üstesinden gelmek için cam levha büyük, düz bir granit masa üzerine sabitlenir. Ek olarak, granit masanın topolojisi belirlenir ve desenleme sırasında her desenleme kafasının odak noktası buna göre ayarlanır.
Bu, nihai ürünün sürdürülebilir kalitesi için uzun vadeli stabil yapılandırma koşullarını sağlar. Unutmayın, nihai ürün bir penceredir ve insan gözü kolayca aldatılamaz.
TOPAZ G'nin Kalbi
TOPAZ G'nin gerekli verimini sağlayan iki unsur vardır, biri paralelleştirme, diğeri ise uçuş halinde tarama. Paralel tarama, 5 tek desenleme kafasının paralel çalışması ile gerçekleştirilir. Bunların tümü, kendi çalışma alanlarında ve doğrusal eksen sistemi ile ilgili olarak son derece iyi kalibre edilmiştir. Uçuş halinde tarama, lazer ışınının 2D tarayıcı tarafından yüksek hızda saptırılması ve desenleme kafasının eksen sistemi tarafından hareket ettirilmesi anlamına gelir. Bu çalışma modu, standart adım ve tekrarlama yaklaşımlarına kıyasla eşsiz bir verimlilik sağlar.
Akıllı pencere üretimi için ölçeklenebilir ve ekonomik bir çözüm için doğruluk ve verimlilik yeni bir seviyede. TOPAZ G - büyük alan desenlemesi için bir referans.
