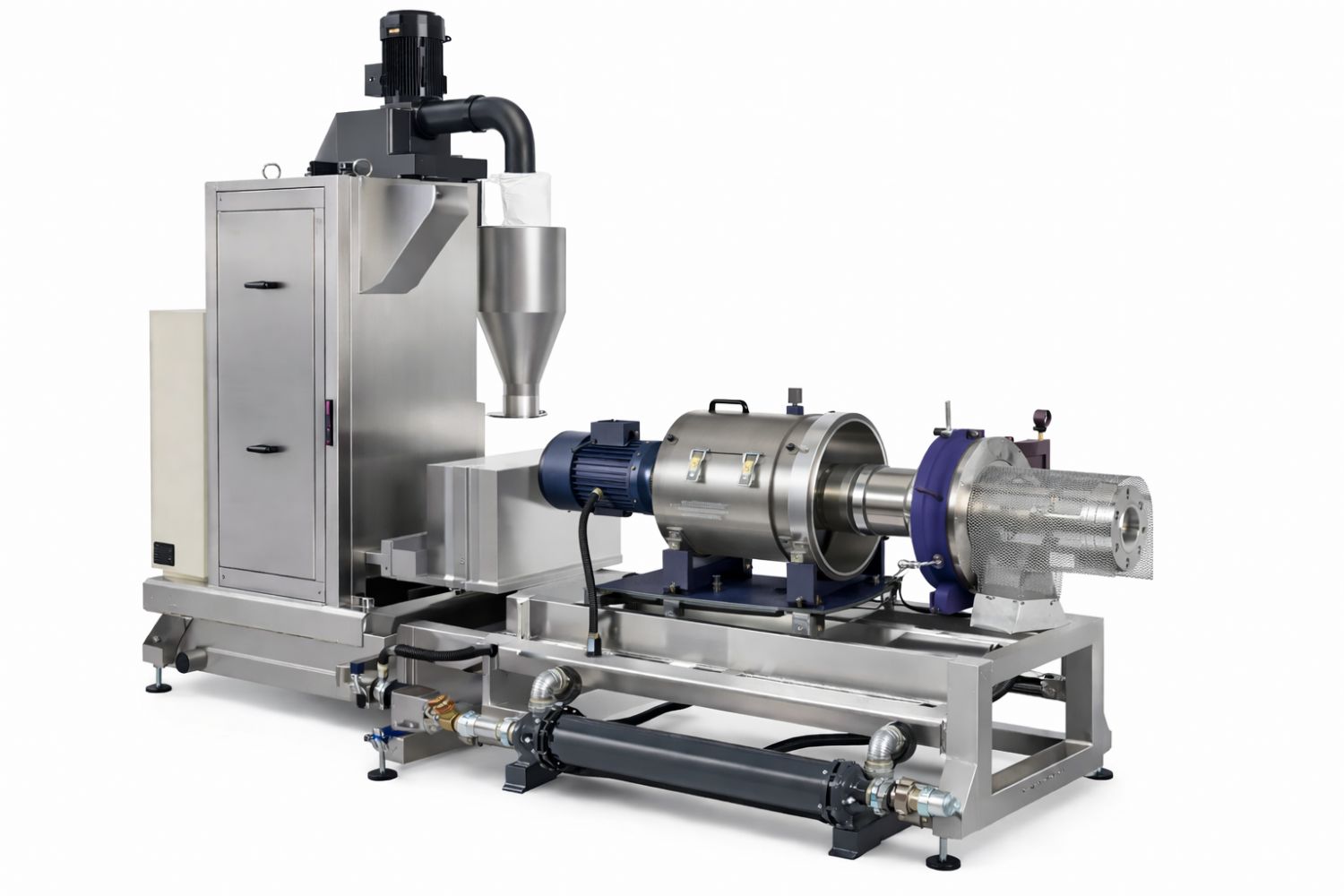

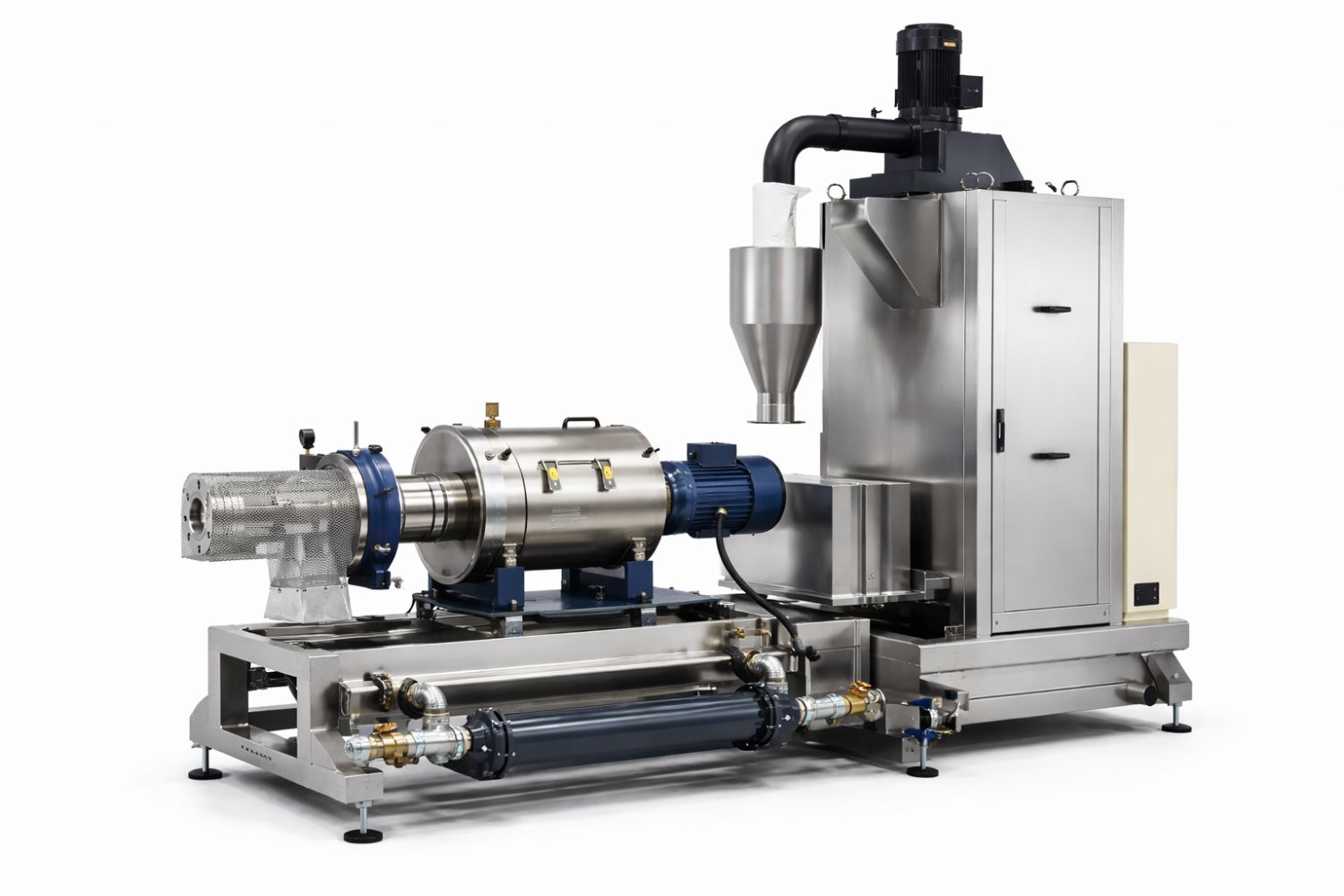

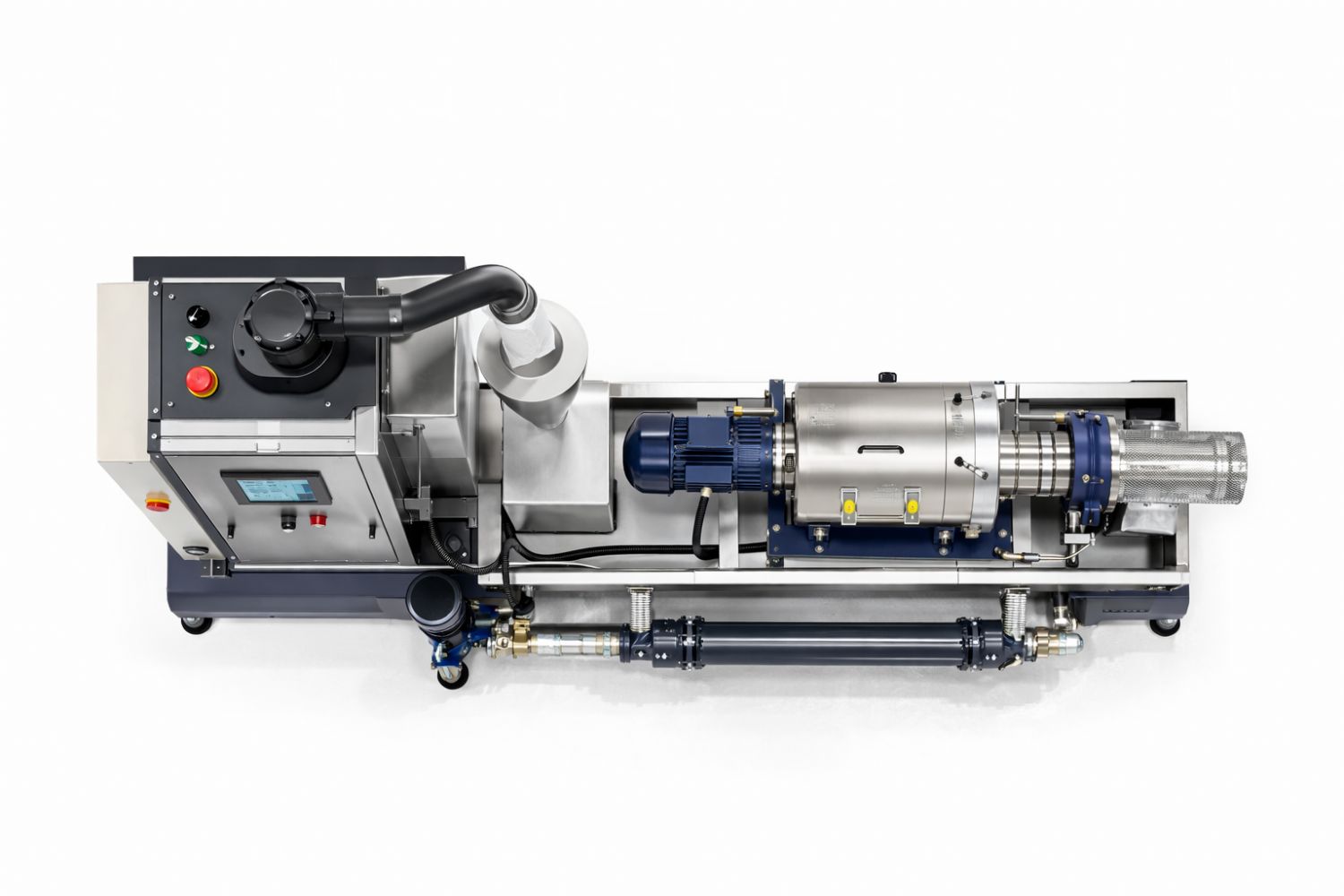

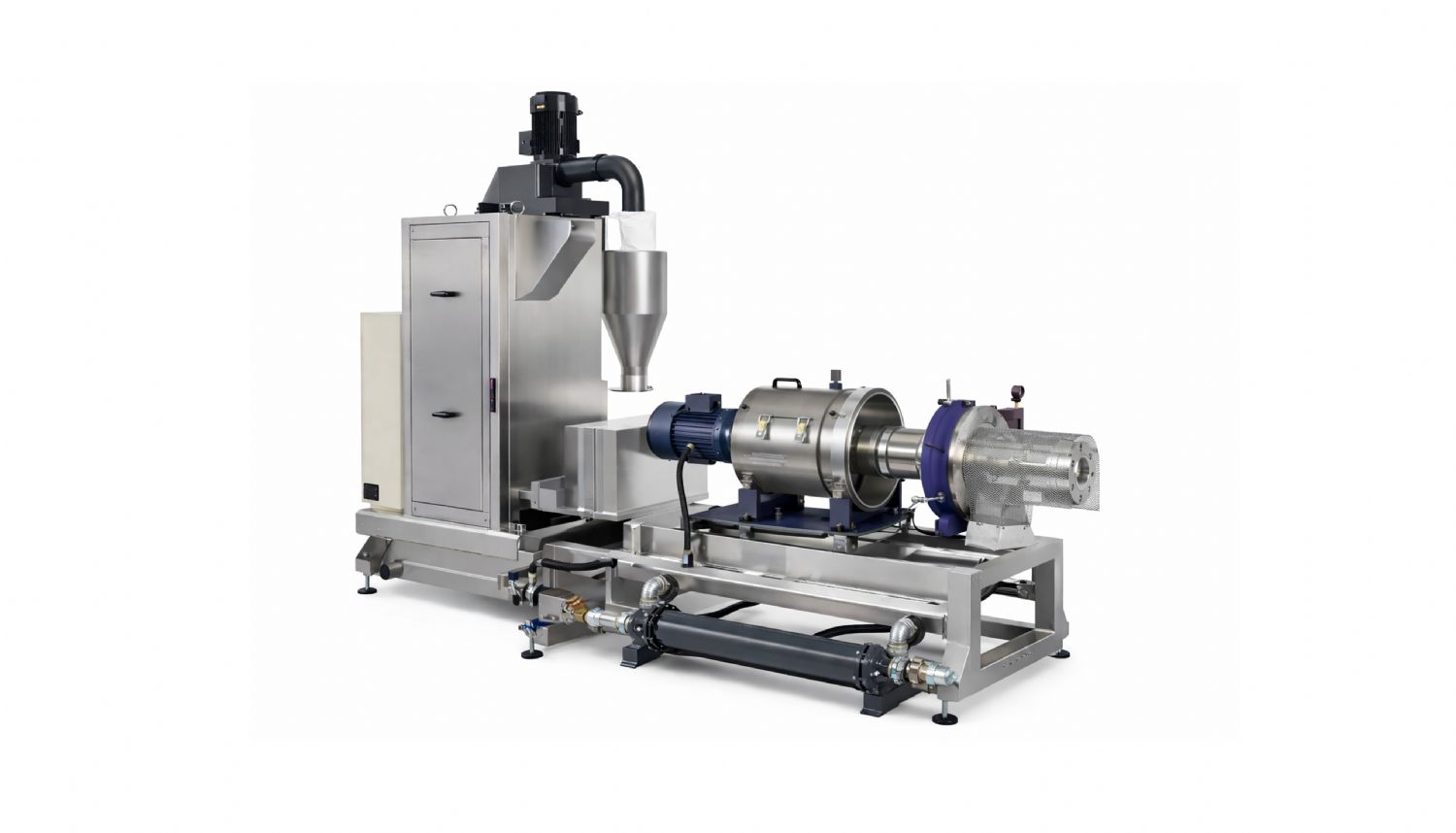

Su Halkası Kesim Sistemi - Water Ring Pelletizing Sistemleri - Detaylı Teknik Tanım ve Özellikler
Water Ring Pelletizing System, termoplastik reçinelerin su halkası prensibi ile pellet haline getirildiği yüksek verimli granülasyon teknolojisidir. Bu sistem, polimer eriyiğini su içinde halkalama yöntemiyle kesen son teknoloji bir pelletleme çözümüdür. Su halkası yönteminde kesme, soğutma ve taşımayı aynı anda su akışı sağlar, bu da üretim verimliliğini, pellet kalitesini ve proses stabilitesini artırır.
Water Ring sistemi özellikle yüksek kapasiteli üretim hatlarında, devamlı proses uygulamalarında ve düşük toz, düzgün pellet ihtiyacının olduğu tesislerde tercih edilir.
Sistem Bileşenleri ve Teknik Özellikler
1. Water Ring Die (Su Halka Pelletleme Başlığı)
Water Ring die, sistemin kalbidir. Eritilen polimer, sıcak durumda suyla temas ederek doğrudan pelletlenir.
• Malzeme: Yüksek dayanımlı ısı kontrollü çelik
• Kesim Tipi: Su halkası prensibi ile cutter bıçakları
• Delik Yapısı: Çok sayıda hassas milimetrik halkalama deliği
• Isıtma Tipi: Elektrik kontrollü entegre zon ısıtma
• Avantaj: Su halkası sayesinde hem yüzey soğutması hem de kesme eylemi eş zamanlıdır
Water Ring die, aynı anda iş parçası taşımada su sürükleme kuvvetini ve pellet yüzeyini sabit tutmayı sağlar. Bu da daha homojen, küresel pellet formu üretimi için kritik önemdedir.
2. Water Ring Su Halkası Kesme Ünitesi
Water Ring die'dan çıkan polimer, su halkası kesme odasına girer. Burada yüksek debili su akışı, strand yapıyı sürekli geride tutarak halkalama işlemini stabilize eder.
• Akış Kontrolü: PLC kontrollü su debi ayarı
• Su Basıncı: Sistem içi ayarlı yüksek basınç halkalama suyu
• Soğutma Mekanizması: Su girişi ile eş zamanlı kesme ve soğuma
Su halkası eş zamanlı kesme ve soğutma sayesinde boyutsal toleranslar sıkı tutulur, üretim hattı stabil çalışır ve pellet yüzey kalitesi artar.
3. Centrifugal Dewater - Santrifüj Su Ayrıştırıcı
Kesim sonrası pellet-su karışımı, dewatering ünitesine gönderilir.
• Tip: Yüksek verimli santrifüj dewatering
• Motor: 5.5 kW - 7.5 kW opsiyonlu ağır hizmet motoru
• Dönüş Hızı: 900 - 1450 rpm aralığında optimum spin
• Görev: Pellet'ten suyun ayrıştırılması ve geri kazanımın maksimize edilmesi
Santrifüj dewatering sistemi, pellet kurutma aşamasına gitmeden önce suyu büyük ölçüde ayırarak hem enerji tasarrufu sağlar hem de sonraki kurutucuların yükünü azaltır.
4. Pellet Dryer - Kurutma Ünitesi
Dewatering sonrası nemli pelletler, yüksek verimli kurutma sistemine aktarılır.
• Çalışma Prensibi: Sıcak hava sirkülasyonu
• Isıtma Gücü: 15 - 30 kW arası PID kontrollü ısıtma
• Fan Kapasitesi: 2000 - 5000 m³/h hava debisi
• Nem Kontrolü: RH sensörü ile sürekli nem takibi
Kurutucuda pelletler, istenen nem oranına ulaşana kadar kontrollü sıcak hava ile kurutulur. Bu, özellikle nem hassasiyeti yüksek engineering plastics üretimlerinde kalite için kritik bir adımdır.
5. Vibrasyonlu Sınıflandırıcı
Kurutulmuş pelletler daha sonra vibrasyonlu sınıflandırıcı ile ayrıştırılır.
• Model: Endüstriyel çift katmanlı elek
• Motor Kapasitesi: 2 × 0.15 kW vibrasyon motoru
• Elek Yapısı:
○ Üst Elek: 6 mm delik çapı
○ Alt Elek: 16 mesh standard seçenek
• Çıkış: Büyük parçalar, standart pelletler ve ince tozlar ayrı olarak tahliye edilir
Bu sınıflandırma, pellet çap toleransını düzeltir ve kalite kontrolünü sağlar. Özellikle masterbatch, teknik reçine ve dolgu ürünlerinde boyutsal standart sağlanması önemlidir.
6. Taşıma & Depolama Sistemleri
Sistemin sonunda pelletler konveyörlü blower sistemi ile taşınır ve paslanmaz çelik silolara aktarılır:
• Blower Motor: 3 - 5 kW arası yüksek hacimli hava akışı
• Silolar: 1000 - 3000 L hacimli modüler depolama
• Boru Hattı: SUS304 paslanmaz çelik
• Çerçeve: Modüler taşıyıcı yapı
Bu modüler taşıma ve depolama sistemi, tesis içinde hızlı boşaltım veya stoklama sağlar ve üretim sürekliliğini destekler.
Çalışma Prensibi - Adım Adım Teknik Akış
1. Besleme & Eritme:
Plastik reçine veya geri dönüştürülmüş hammadde ekstruder'a beslenir ve homojen eriyik hale getirilir.
2. Su Halkası Kesim Girişi:
Eriyik polimer Water Ring die üzerinden su halkası kesim odasına yönlendirilir.
3. Su Halkası Kesme & Soğutma:
Kesme su akışı, strand'ı eş zamanlı soğutur ve pellet haline getirir.
4. Santrifüj Ayrıştırma:
Pellet-su karışımı santrifüj dewater tarafından ayrıştırılır.
5. Pellet Kurutma:
Nem içeriği kontrol edilen sıcak hava ile pelletler kurutulur.
6. Vibrasyonlu Sınıflandırma:
Boyut toleransı sağlanarak pelletler sınıflandırılır ve stoklama sistemine iletilir.
Teknik Avantajlar & Performans Kazanımları
Water Ring Pelletizing System sunduğu ileri teknolojik imkanlarla aşağıdaki avantajları sağlar:
• Eş Zamanlı Kesme & Soğutma: Water ring yöntemi ile aynı anda su ile kesme ve soğutma yapılır, bu da pellet kalitesini yükseltir.
• Yüksek Kapasite Verimliliği: Su tabanlı taşıma sayesinde üretim hattı stabil ve hızlı çalışır.
• Enerji Verimliliği: Santrifüj ayrıştırma, kurutucuların yükünü azaltarak enerji tasarrufu sağlar.
• Düşük Toz & Yüksek Homojenite: Kesme odası su akışı, toz üretimini düşürür ve pellet yüzey kalitesini artırır.
• Kolay Bakım: Modüler ve paslanmaz yapılar sayesinde bakım ve temizlik süreçleri kolaylaşır.
Uygulama Alanları & Kullanım Senaryoları
Water Ring Pelletizing sistemleri aşağıdaki üretim sahalarında etkilidir:
• Su bazlı pellet üretimi ve kalıplama
• Engineering plastics üretim hatları
• Teknik reçineler ve masterbatch hattı
• Yüksek kapasite post-extrusion pellet hattı
• Nem hassasiyeti yüksek reçineler
• Geri dönüşüm ve yeniden granülasyon hatları
Bu sistem, özellikle yüksek hassasiyetli pellet kalitesi ve proses kontrolü isteyen uygulamalar için uygundur.
Water Ring Pelletizing System, su halkası prensibi ile granül üretiminde yüksek verimlilik, proses stabilitesi ve üstün ürün kalitesi sağlayan ileri bir çözümdür.
Bu sistem, hem standard polimer üretim tesislerinde hem de nem ve boyutsal toleransın kritik olduğu engineering plastics hatlarında kritik bir role sahiptir.
Modüler yapısı, geniş teknik seçenekleri ve işletme kolaylığı ile modern plastik üretim tesislerinde verimli bir granül üretim hattı olarak konumlanır.
