Rivi Thermosetting - Rubber (M-Tecs R / H-Tecs R) Manyetik Kalıp Bağlama Sistemleri
Termoindüran ve Kauçuk Presleri İçin Güvenli, Hızlı ve Yüksek Sıcaklığa Dayanıklı Manyetik Teknoloji
Rivi Magnetics tarafından geliştirilen M-Tecs R ve H-Tecs R sistemleri, termoindüran plastikler ve kauçuk uygulamaları için özel olarak tasarlanmış, yüksek sıcaklığa dayanıklı manyetik kalıp bağlama ve ısıtma çözümleridir. Bu sistemler; enjeksiyon, kompresyon ve transfer preslerinde, hem dikey hem de yatay konfigürasyonlarda kullanılmak üzere geliştirilmiş patentli bir teknolojiyi temsil eder.
Termoset ve kauçuk proseslerinde yüksek sıcaklıklar, uzun kürleme süreleri ve ağır kalıplar; kalıp değişim süreçlerini hem zaman alıcı hem de operatör açısından riskli hale getirir. M-Tecs R sistemi, bu zorlukları ortadan kaldırmak amacıyla mekanik bağlama ekipmanlarını tamamen devre dışı bırakarak, kalıbın manyetik kuvvetle güvenli ve homojen şekilde bağlanmasını sağlar.
H-Tecs R ise manyetik bağlama sistemleriyle tam uyumlu çalışan, entegre veya bağımsız ısıtmalı plaka çözümlerini kapsar ve özellikle kauçuk ve termoindüran uygulamalarda proses stabilitesini üst seviyeye taşır.
Çalışma Prensibi ve Sistem Yapısı

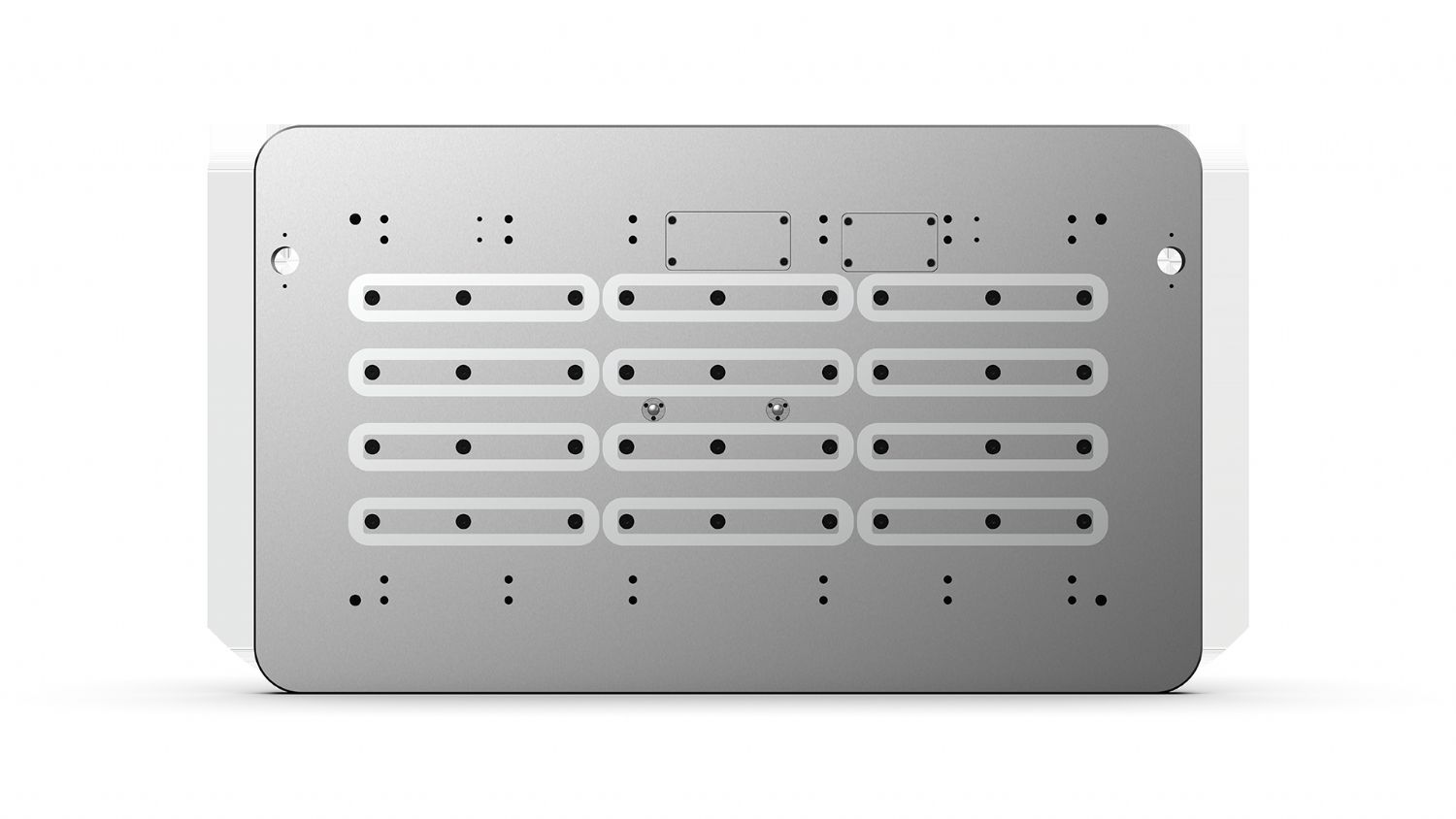

M-Tecs R manyetik kalıp bağlama sistemi, kalıp ile pres tablası arasında tam yüzey temaslı bir manyetik alan oluşturur. Bu sayede bağlama kuvveti, kalıbın yalnızca belirli noktalarına değil, tüm yüzeyine eşit şekilde dağıtılır. Homojen kuvvet dağılımı, kalıp içinde oluşabilecek iç gerilmeleri ve bükülmeleri ciddi ölçüde azaltır.
Sistem, üç farklı manyetik kutup teknolojisi ile sunulmaktadır:
- Kare kutup (Square Pole)
- Uzun kutup (Long Pole)
- Kombine kutup (Square + Long Pole)
Bu seçenekler sayesinde küçük kalıplardan çok büyük ve ağır kalıplara kadar geniş bir uygulama aralığı kapsanır ve pres tablasının yüzeyi maksimum verimle kullanılır.
H-Tecs R ısıtma plakaları, manyetik plakalarla birlikte veya bağımsız olarak kullanılabilir. Isı dağılımı, plaka yüzeyinde son derece homojen olacak şekilde tasarlanmıştır.
Teknik Performans ve Rakamsal Değerler
Çalışma sıcaklığı:
- Maksimum 240 °C
Manyetik plaka minimum kalınlığı:
- 47 mm
Manyetik bağlama kuvveti:
- Yüzey koşullarına bağlı olarak yüksek ve homojen (termoset ve kauçuk uygulamaları için optimize edilmiştir)
Kalıp değişim süresi:
- Mekanik bağlama sistemlerine kıyasla dakikalar seviyesinde
Isıtma plakası sıcaklık toleransı (H-Tecs R):
- ±3 °C ila ±5 °C
(50 mm dış kenardan ölçülmüş değerler)
Kalıp modifikasyonu ihtiyacı:
- Yok
Enerji tüketimi:
- Manyetik sistemlerde pratikte sıfıra yakın (yalnızca mıknatıslama ve demanyetizasyon anında)
Üretim Avantajları
M-Tecs R / H-Tecs R sistemleri, termoindüran ve kauçuk üreticilerine hem operasyonel hem de ekonomik açıdan önemli avantajlar sağlar:
- Kalıp değişim sürelerinde ciddi azalma
- Pres verimliliğinde ve saatlik üretim kapasitesinde artış
- Mekanik bağlama ekipmanlarının tamamen ortadan kalkması
- Pres tablası yüzeyinin tamamının etkin kullanımı
- Kalıpların önceden ısıtılabilmesi sayesinde operatörlerin sıcak kalıpla temasının önlenmesi
- Temiz oda (clean room) ve düzen gerektiren üretim alanlarına uygunluk
- Operatör ergonomisi ve iş güvenliğinde belirgin iyileşme
- Kalıp içi deformasyonların ve üretim firelerinin azalması
Güvenlik, Sensörler ve Sertifikasyonlar
M-Tecs R ve H-Tecs R sistemleri, uluslararası güvenlik standartlarına tam uyumlu olarak tasarlanmıştır.
- EN 201 ve EN 289 standartlarına uygunluk
- Kalıp varlık sensörleri
- Limit switch sistemleri
- MDS elektronik kalıp ayrılma sensörü
- Aşırı sıcaklık koruması (240 °C üstü için termal güvenlik sensörleri)
- CE işareti ve uygunluk beyanı
- Tüm sistemler için eksiksiz teknik dokümantasyon
Kontrol Üniteleri ve Akıllı Yönetim
Sistem, farklı pres tonajlarına göre yapılandırılabilen üç ana kontrol ünitesi ile sunulur:
M1C Right
- Küçük ve orta tonajlı presler
- Euromap 70 uyumlu
- 2 kalıp varlık sensörü desteği
- MDS kalıp ayrılma sensörü
M2C Master
- Orta ve büyük tonajlı presler
- PL-e güvenlik seviyesi
- 4+4 manyetik plaka kontrolü
- Gelişmiş alarm yönetimi
M3C Mega
- Çok büyük tonajlı presler
- 8+8 manyetik plaka kontrolü
- Dokunmatik ekranlı gelişmiş arayüz
- Maksimum güvenlik ve izleme kapasitesi
Tüm kontrol üniteleri EN 13849-1 standardına göre tasarlanmıştır.
Uzaktan Bağlantı, Tele-Servis ve Veri Toplama
Rivi Magnetics sistemleri, uzaktan bağlantı ve tele-servis altyapısı ile Endüstri 4.0 gereksinimlerine tam uyumludur.
- Gerçek zamanlı uzaktan izleme
- Alarm geçmişi ve durum analizi
- Yetkilendirme bazlı erişim
- Proses verilerinin toplanması ve analiz edilmesi
- Önleyici bakım ve arıza risklerinin erken tespiti
Bu yapı, duruş sürelerini azaltırken bakım maliyetlerini de düşürür.
Sonuç
Rivi Magnetics M-Tecs R ve H-Tecs R Thermosetting - Rubber sistemleri; termoindüran ve kauçuk preslerinde hızlı kalıp değişimi, yüksek sıcaklık stabilitesi, üst düzey güvenlik ve uzun vadeli üretim verimliliği sağlayan ileri seviye manyetik çözümlerdir. Mekanik bağlama sistemlerinin sınırlarını aşan bu teknoloji, özellikle yüksek tonajlı presler, uzun kürleme süreleri ve ağır kalıplarla çalışan tesisler için stratejik bir yatırımdır.
