Promix Enjeksiyon Filtreleri - Enjeksiyon Prosesleri İçin Yüksek Hassasiyetli Eriyik Filtrasyon Teknolojisi
Promix Solutions tarafından geliştirilen Promix Enjeksiyon Filtreleri, plastik enjeksiyon makinelerinde eriyik polimerin kalıp ve hot-runner sistemlerine ulaşmadan önce yabancı partiküllerden, yanmamış veya tam erimemiş polimer kalıntılarından arındırılmasını sağlamak üzere tasarlanmış ileri seviye filtrasyon çözümleridir. Bu filtreler, enjeksiyon proseslerinde kalıp, yolluk ve sıcak yolluk sistemlerinin korunmasını sağlarken aynı zamanda proses stabilitesini, parça kalitesini ve üretim sürekliliğini önemli ölçüde artırır.
Promix enjeksiyon filtreleri, özellikle geri dönüştürülmüş malzeme (regrind) kullanılan uygulamalarda, masterbatch içeriği yüksek üretimlerde ve hassas yüzey kalitesi gerektiren parçalarda kritik bir proses bileşeni olarak konumlanır. Geniş filtre yüzeyi ve özel mikro delik (bore) teknolojisi sayesinde, minimum basınç kaybı ile maksimum filtrasyon performansı sunar.
Çalışma Prensibi ve Filtrasyon Teknolojisi

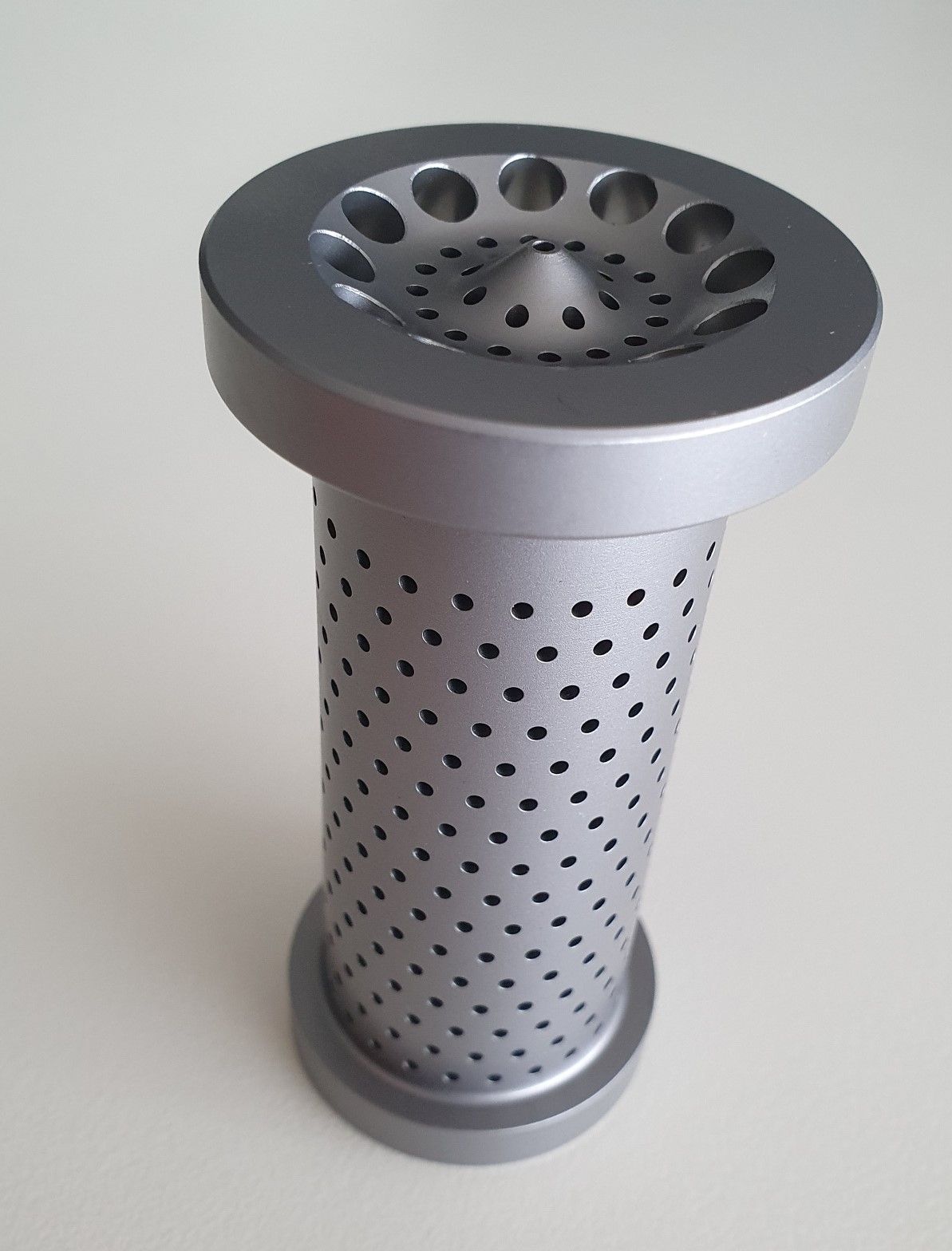

Promix enjeksiyon filtreleri, eriyik polimer akışının enjeksiyon nozulu seviyesinde çok sayıda hassas mikro delikten geçirilmesi prensibiyle çalışır. Filtre gövdesi içinde yer alan yüzlerce hatta binlerce mikro delik, eriyik akışı çok sayıda küçük akış kanalına bölerek şu teknik avantajları sağlar:
Yabancı partiküllerin ve erimemiş polimer parçalarının güvenli şekilde tutulması
Kalıp ve hot-runner sistemlerinin mekanik hasarlara karşı korunması
Düz (flat) partiküllerin kenar filtrelerde olduğu gibi "kayarak geçmesinin" engellenmesi
Eriyik akışının filtre yüzeyine dengeli şekilde dağılması sayesinde düşük basınç düşüşü
Promix filtrelerde kullanılan delik çapları tipik olarak 0,4 mm, 0,7 mm ve daha büyük çap seçenekleriyle sunulur. Bu yapı, hem çok ince partiküllerin tutulmasını hem de yüksek debili enjeksiyon uygulamalarında stabil akışın korunmasını mümkün kılar.
Filtre Tipleri ve Konseptler
Promix enjeksiyon filtreleri iki ana konsept altında sunulur:
Filter Tip (Filtre Ucu) Konsepti

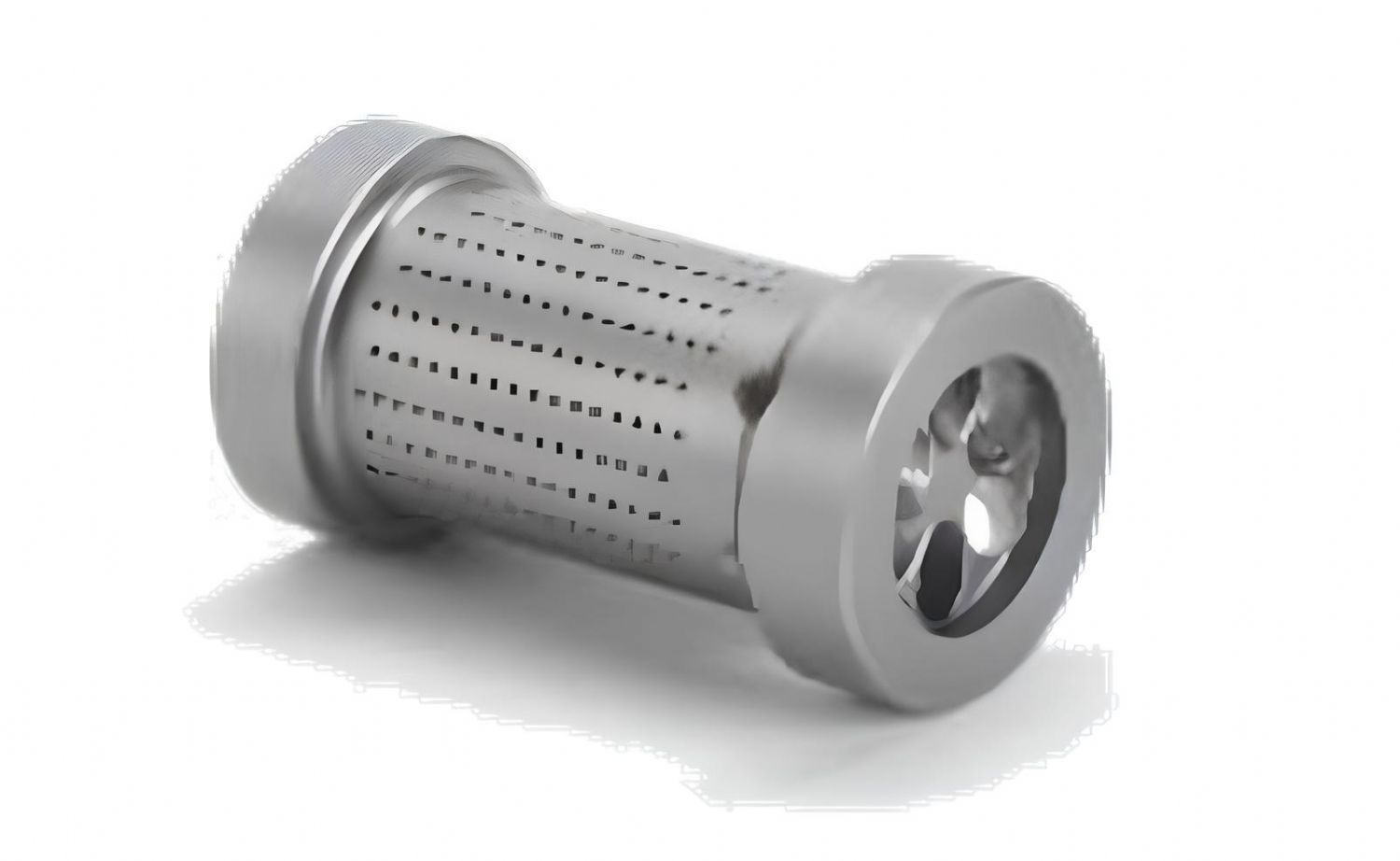

Promix Filter Tip çözümleri, mevcut enjeksiyon nozulu ucunun yerine doğrudan takılacak şekilde tasarlanmıştır. Son derece kısa montaj uzunluğuna sahiptir ve ek bir ısıtıcı bant veya termokupl gerektirmez. Bu sayede:
Montaj ve söküm süresi minimumdur
Filtre değişimi sırasında üretim kaybı azalır
Bakım işlemleri hızlı ve pratiktir
Filter Tip konsepti özellikle küçük filtre ölçülerinde, örneğin 14x45 ve 14x45 micro tiplerinde tercih edilir.
Filter Nozzle (Filtre Nozulu) Konsepti

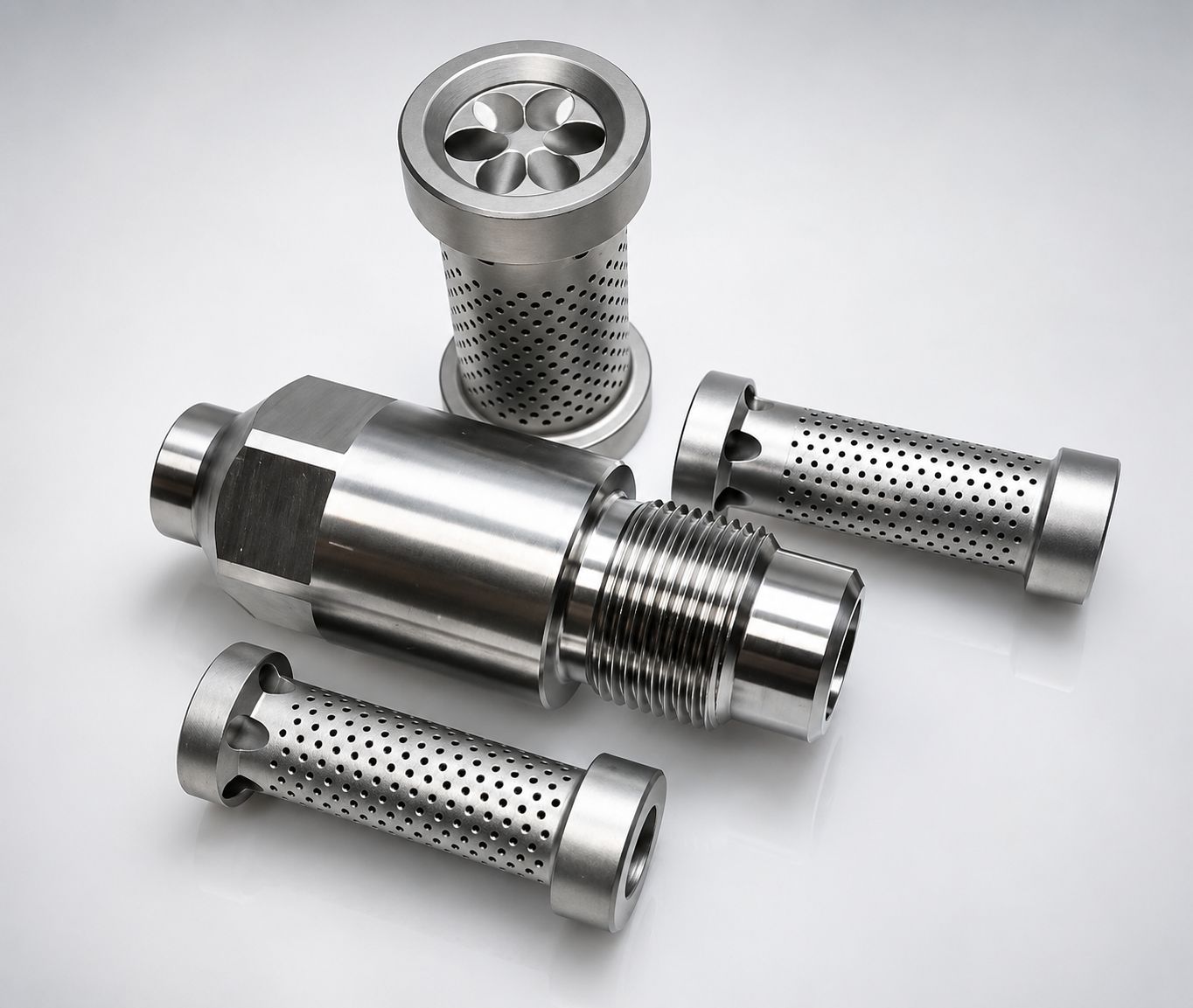

Daha büyük filtre ölçüleri veya komple nozul değişimi gereken uygulamalarda Promix, iki parçalı filtre nozulu konsepti sunar. Bu sistemde bağlantı ölçüleri enjeksiyon makinesine özel olarak üretilir ve standart makine nozulu ile birebir uyum sağlanır. İki parçalı yapı sayesinde:
Filtre, ısıtıcı bant ve termokupl sökülmeden değiştirilebilir
Kalıp değişim süreleri kısalır
Mevcut nozul uçları ile kombine edilebilen özel tasarımlar uygulanabilir
Ayrıca bu filtre nozulları, ihtiyaç halinde Promix statik mikserler ile kombine edilerek filtrasyonla birlikte eriyik homojenizasyonu da sağlar.
Teknik Özellikler ve Rakamsal Veriler
Promix enjeksiyon filtrelerinin öne çıkan teknik ve sayısal özellikleri şu şekildedir:
Maksimum izin verilen basınç düşüşü: 200 bar
Boş (temiz) filtre basınç kaybı: yaklaşık 5 - 10 bar
Filtre değişim kriteri: başlangıç basıncına göre +50 bar artış
Maksimum çalışma sıcaklığı: 350 °C

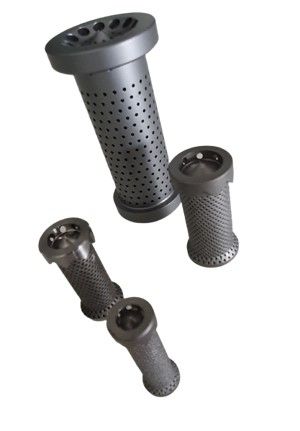

Filtre boyutları ve performans değerleri:
14x45 micro filtre
Dış çap: 14 mm
Uzunluk: 45 mm
Delik sayısı: yaklaşık 980 adet
Delik çapı: 0,4 mm
Filtre yüzeyi: yaklaşık 123 mm²
14x45 filtre
Delik sayısı: yaklaşık 480 adet
Delik çapı: 0,7 mm
Filtre yüzeyi: yaklaşık 185 mm²
20x45 filtre
Delik sayısı: yaklaşık 600 adet
Delik çapı: 0,7 mm
Filtre yüzeyi: yaklaşık 231 mm²
25x50 filtre
Delik sayısı: yaklaşık 900 adet
Delik çapı: 0,7 mm
Filtre yüzeyi: yaklaşık 346 mm²
30x90 filtre
Delik sayısı: yaklaşık 408 adet
Delik çapı: 1,5 - 2,0 mm
Filtre yüzeyi: yaklaşık 721 mm²
Bu geniş ürün gamı sayesinde Promix enjeksiyon filtreleri, 10 tondan 2000 tona kadar kilitleme kuvvetine sahip enjeksiyon makinelerinde güvenle kullanılabilir.
Makine Tonajına Göre Filtre Seçimi
10 - 100 ton arası makineler: 14x45 micro veya 14x45
100 - 200 ton arası makineler: 20x45
200 - 500 ton arası makineler: 25x50
500 - 2000 ton arası makineler: 30x90
Bu seçim tablosu, hem filtrasyon verimliliğini hem de proses basınç dengesini koruyacak şekilde optimize edilmiştir.
Temizlik ve Bakım
Promix enjeksiyon filtreleri uzun servis ömrü sunacak şekilde tasarlanmıştır. Filtrenin kirlilik seviyesine bağlı olarak temizlik periyodu belirlenir. Yoğun şekilde kirlenmiş filtrelerde:
Vakum piroliz ile plastik kalıntıların uzaklaştırılması
Ardından korindon (kumlama) ile mekanik temizlik
önerilir. Bu yöntem, filtrenin delik geometrisini bozmadan ilk günkü performansına yakın şekilde yeniden kullanılmasını sağlar.
Endüstriyel Avantajlar ve Proses Kazanımları
Promix enjeksiyon filtrelerinin enjeksiyon prosesine sağladığı başlıca avantajlar şunlardır:
Kalıp ve hot-runner sistemlerinde maksimum koruma
Parça yüzeyinde siyah nokta, yanık ve partikül kaynaklı hataların azaltılması
Geri dönüştürülmüş malzeme kullanımında proses güvenliği
Filtre değişiminde minimum duruş süresi
Düşük basınç kaybı sayesinde enerji ve çevrim süresi optimizasyonu
