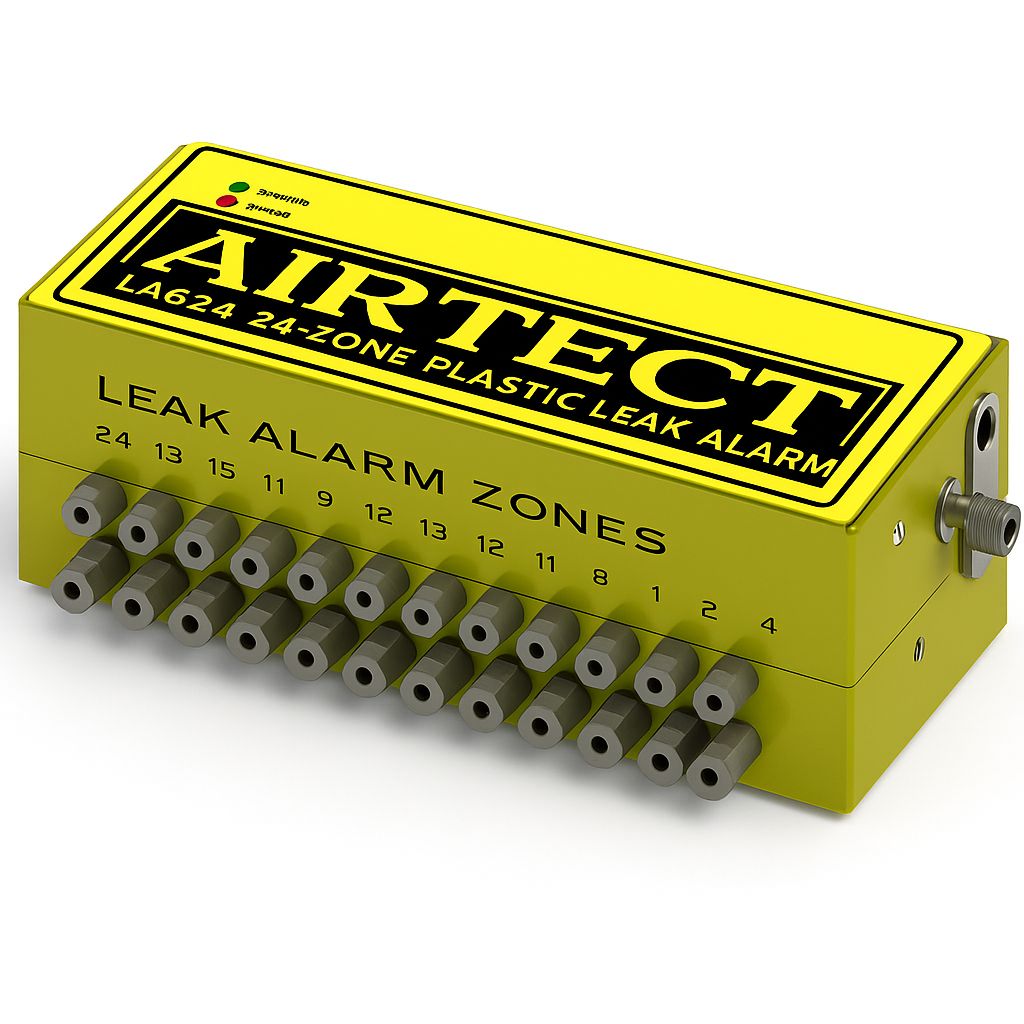

Multizone Manifold Serisi - LA504 / LA508 / LA516 / LA524
Multizone Manifold Serisi - LA504 / LA508 / LA516 / LA524
Airtect çok bölgeli manifold serisi, kalıp içinde farklı noktalara yerleştirilen sensör borularını tek bir noktadan izlemek için tasarlanmıştır.
4, 8, 16 veya 24 zona sahip modelleriyle her tip sıcak yolluk ve kompleks kalıp mimarilerine uyum sağlar.
Sabit ve modüler versiyon seçenekleri sayesinde hızlı kalıp değişimi, kolay montaj ve yüksek güvenilirlik sunar.
Sıcak yolluk çatlakları, nozul taşıması, plaka arası kaçak gibi üretim duruşlarına yol açan tüm kritik riskleri erken aşamada tespit eder.
Nozul + sıcak yolluk koruması: “Standard” leak detection manifolds

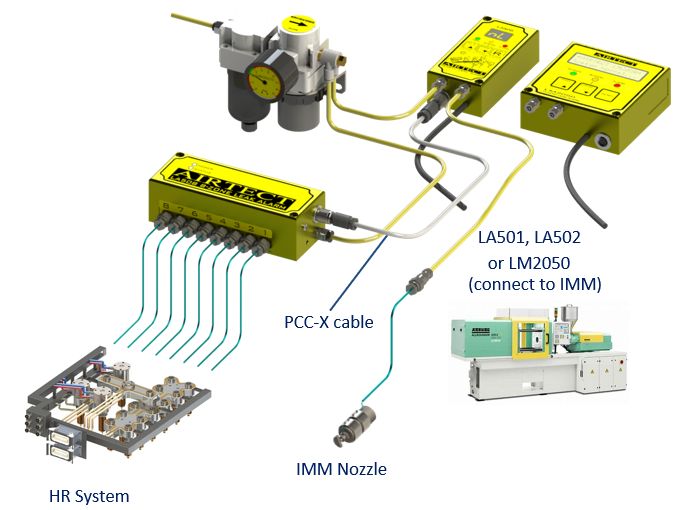

Bu grup, çok bölgeli (multi-zone) manifoldlardan oluşur ve mutlaka bir LA501, LA502 veya LM2050 kontrol ünitesi ile beraber çalışır. Enjeksiyon makinesinden veya sıcak yolluktan farklı noktalara çekilen paslanmaz sensör boruları bu manifoldlara bağlanır.
Modeller:
• 4-Zone – LA504
• 8-Zone – LA508
• 16-Zone – LA516
• 24-Zone – LA524
Her bir zona ayrı sensör borusu bağlanır; manifold üzerinde hava akışı ve basınç farkı izlenir. Kaçak oluşan bölgede boru içi hava akışı değiştiği anda ilgili zona ait sinyal kontrol modülüne gider ve ekranda bölge numarası görünür.
Bu manifoldu iki yapıda bulabiliyoruz:
a) Fixed manifold (sabit tip) – Özellikle kalıp üzerinde sabit kalacak, nadiren sökülüp takılacak uygulamalar için.
b) Modular manifold – Koruma tabanı (base) ve üst manifold modülü ayrı; hızlı kalıp değişimlerinde sadece üst modül sökülüp takılabilir. Vidali veya hızlı kol (handle) sıkmalı versiyonları vardır.
Uygulama örnekleri:
– 4–24 adet sıcak uçlu (nozzle) sıcak yolluk sistemleri
– Kalıp içi farklı plaka seviyelerinde kaçak takibi (nozzle bölgesi, manifold bölgesi, plaka arası vb.)
– Yüksek kaviteli ambalaj, tıp ve kapak kalıpları
