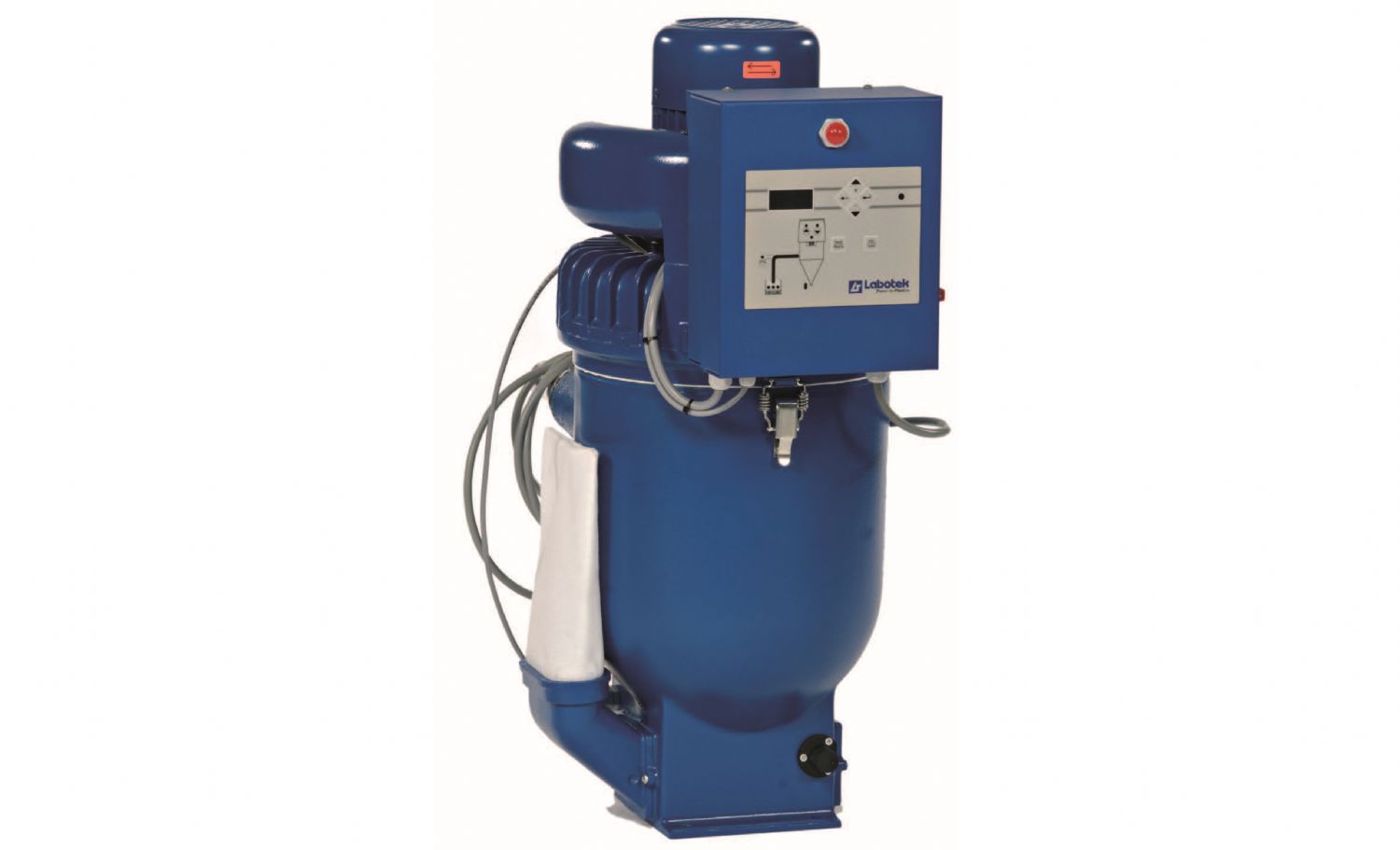

Labotek Con-Evator PGT Serisi
Kompakt ve Yüksek Performanslı Vakumlu Hammadde Taşıma Sistemleri
Labotek Con-Evator PGT serisi, serbest akışlı plastik granül hammaddelerin enjeksiyon makineleri, ekstrüzyon hatları ve ara bunkerler arasında güvenilir, stabil ve kontrollü şekilde taşınması için geliştirilmiş kompakt vakumlu hopper loader sistemleridir. PGT serisi, özellikle makine üstü uygulamalarda, kısa ve orta mesafeli taşıma ihtiyaçlarında, basit kurulum ve yüksek performans gerektiren prosesler için ideal bir çözüm sunar.
Con-Evator PGT sistemleri, tek parça kompakt yapı veya blower'ın hopper'dan ayrıldığı bölünmüş konfigürasyon seçenekleri ile sunularak farklı tesis yerleşimlerine ve ağırlık kısıtlarına kolayca uyum sağlar. Dayanıklı mekanik tasarım, otomatik filtre temizleme ve gelişmiş kontrol ünitesi sayesinde PGT serisi, düşük bakım ihtiyacı ve uzun servis ömrü ile öne çıkar.
Genel Çalışma Prensibi ve Vakumlu Taşıma Teknolojisi
Labotek Con-Evator PGT sistemleri, elektrik motoru ile tahrik edilen yan kanal blower sayesinde hopper içerisinde vakum oluşturur. Bu vakum, emiş probu ve taşıma hortumu üzerinden hammaddenin granül deposundan veya torbadan hopper içerisine taşınmasını sağlar.
Taşıma çevrimi sırasında alt flap kapalı konumda kalarak vakumun stabil şekilde oluşmasını sağlar. Taşıma tamamlandığında blower durur, hopper içerisindeki malzemenin ağırlığı ile alt flap açılır ve hammadde doğrudan makine bunkerine veya ara hazneye boşaltılır. Seviye yeterli değilse flap kapalı kalır ve yeni bir taşıma çevrimi otomatik olarak başlatılmaz; bu yapı taşma ve düzensiz beslemeyi önler.
Filtre temizliği, her taşıma çevriminden önce veya sonra blower'ın dönüş yönünü tersine çevirmesiyle otomatik olarak gerçekleştirilir. Opsiyonel blow-back valf kullanılan konfigürasyonlarda ise filtre temizliği, blower yön değiştirmeden basınçlı hava yardımıyla yapılır. Bu sistem, filtre ömrünü uzatır ve performans kaybını minimuma indirir.
PGT Serisi Modeller ve Teknik Konfigürasyonlar
Labotek Con-Evator PGT serisi iki ana modelden oluşur:
Con-Evator PGT-I 4
Motor gücü: 0,4 / 0,5 kW
Kurulu güç: 0,5 / 0,6 kW
Vakum hopper hacmi: 8 litre
Gürültü seviyesi: 62 dBA
Taşıma hortumu iç çapı: 32 mm
Standart hortum uzunluğu: 3 m
Net ağırlık: 17,5 kg
Con-Evator PGT-II 6.1
Motor gücü: 1,3 / 1,6 kW
Kurulu güç: 1,4 / 1,7 kW
Vakum hopper hacmi: 16 litre
Gürültü seviyesi: 68 dBA
Taşıma hortumu iç çapı: 38 mm
Standart hortum uzunluğu: 3 m
Net ağırlık: 33,8 kg
Tüm modeller 3 fazlı 220-480 V, 50/60 Hz besleme ile çalışır ve 24 V kontrol gerilimine sahiptir.
Taşıma Kapasiteleri ve Mesafeye Bağlı Performans Değerleri
Con-Evator PGT serisinin taşıma kapasiteleri; yaklaşık 0,6 kg/l yığın yoğunluğu, serbest akışlı granül hammadde ve her çevrimde hopper'ın tamamen dolduğu varsayımıyla belirlenmiştir.
PGT-I 4 modeli için tipik kapasiteler:
3 m dikey + 1 m yatay: ~227 kg/saat
3 m dikey + 12 m yatay: ~173 kg/saat
5 m dikey + 24 m yatay: ~118 kg/saat
PGT-II 6.1 modeli için tipik kapasiteler:
3 m dikey + 1 m yatay: ~542 kg/saat
4 m dikey + 24 m yatay: ~363 kg/saat
5 m dikey + 36 m yatay: ~304 kg/saat
Gerçek kapasite; granül boyutu, malzeme yoğunluğu, dirsek sayısı ve hortum uzunluğuna bağlı olarak değişiklik gösterebilir.
Filtreleme Sistemi ve Otomatik Temizlik
PGT serisi, blower ile hopper arasında konumlandırılmış disk filtre ve alt kısımda yer alan filtre torbası ile çift kademeli filtrasyon sunar. Bu yapı, blower'ın tozdan korunmasını ve ortam havasına partikül salınımının önlenmesini sağlar.
Filtre temizliği otomatik olarak gerçekleştirilir ve standart konfigürasyonda basınçlı hava ihtiyacı bulunmaz. Tozlu veya yoğun uygulamalarda opsiyonel olarak pnömatik blow-back valf, kartuş filtre ve siklon çözümleri entegre edilebilir.
Kontrol Ünitesi, Programlar ve Güvenlik Fonksiyonları
Con-Evator PGT kontrol ünitesi, dört farklı standart taşıma programı sunar:
P1: Taşıma öncesi ters hava ile filtre temizleme
P2: Taşıma sonrası ters hava ile filtre temizleme
P3: Blow-back valf ile filtre temizleme
P4: Kapalı sistem ve sürgülü vana ile taşıma
Alt flap konum sensörü, harici seviye sensörleri ve oranlama vanaları kontrol ünitesine entegre edilebilir. Sistem; motor aşırı ısınma, taşıma alarmı ve termal koruma gibi güvenlik fonksiyonları ile donatılmıştır.
Mekanik Tasarım ve Dayanıklılık
PGT serisi hopper gövdesi ve kritik mekanik parçalar, uzun ömürlü kullanım için dayanıklı metal alaşımlardan üretilmiştir. Alt flap paslanmaz yay çeliğinden imal edilmiştir ve opsiyonel olarak teflon kaplamalı versiyon ile statik elektrik kaynaklı yapışma sorunları önlenebilir.
Kompakt yapı sayesinde makine üzerine doğrudan montaj mümkündür ve ek taşıyıcı konstrüksiyon ihtiyacı minimumdur.
Uygulama Alanları
Plastik enjeksiyon makineleri
Ekstrüzyon ve co-ekstrüzyon hatları
Masterbatch ve compounding tesisleri
Ara bunker ve makine üstü besleme uygulamaları
Kısa ve orta mesafeli granül taşıma sistemleri
Endüstriyel Avantajlar
Kompakt ve yer tasarruflu tasarım
Yüksek ve stabil taşıma kapasitesi
Basınçlı hava gerektirmeyen filtre temizleme
Düşük gürültü seviyesi
Kolay kurulum ve bakım
Uzun servis ömrü ve proses güvenliği
3 yıla kadar garanti (aşınan parçalar hariç)
