DIŞI KOMPAKT - İÇİ KÖPÜK
Plastik enjeksiyonda köpürterek ürünün içinin boşaltılması Stieler tarafından geliştirilen ve patent korumalı fiziksel köpürtücü SmartFoam®'dur. Herhangi bir standart enjeksiyon makinesinde uygulanabilir ve çok kısa çevrim sürelerinde ve olağanüstü yüzeyler elde eder.
Stieler SmartFoam® sistemi ile fiziksel köpürtme
Stieler SmartFoam® sistemi, termoplastik enjeksiyon kalıplama için yenilikçi bir fiziksel köpürtme yöntemidir.

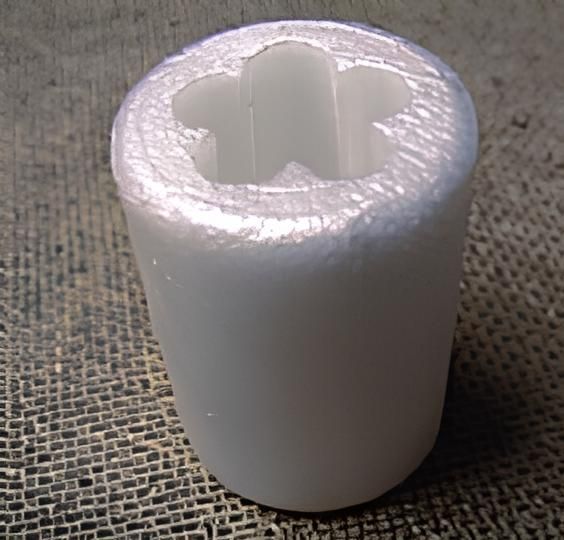

Herhangi bir kimyasal madde olmadan, Stieler SmartFoam® sistemi, yüksek kaliteli bir yüzey ve köpürtülmüş bir iç yüzey ile köpürtülmüş yapılar elde eder. Bu, kısa çevrimli ve kapalı hücre yapılarına sahip geleneksel termoplastik enjeksiyon makinelerinde yapılır.
Ekstrüzyonda kabloların, boruların, levhaların ve profillerin fiziksel köpürtülmesi bir süredir uygulanmaktadır. Azot ya da karbondioksit kullanılarak yapılan bu proses de başarı oranı oldukça yüksektir.
Enjeksiyon da köpürtme ise sadece kimyasal katkılarla belli seviyede elde ediliyordu. Yüzey görününü kötü olan bu proses de parçaların içindeki köpürtme seviyesi farklı olduğundan son üründe farklı sonuçlar elde edilmektedir. Enjeksiyon da gaz ile köpürtme yakın zaman kadar çeşitli nedenlerden dolayı yapılamıyordu. Özellikel enjeksiyon prosesinin dur-kalk mantığı ile çalışmasından dolayı gaz akışını kontrol etmek zorlaşıyordu.
Enjeksiyon proses uzmanlarının gaz ile şişirme prosesinden beklentileri şunlardır.
- Mevcut makine ve teknolojisi korunacak
- Çevrim süreleri kısalacak
- Yüzey pürüzsüz olacak ve herhangi yerinde kabarcık oluşmayacak
- Ürünün ağırlığı azalacak ve her parça da hesaplanabilir olacak
- Lisans ücreti istenmeyecek
- Kalıpta mümkün olduğunca çok az değişiklik yapılacak
Ancak bu şartlar sağlanırsa teknolojiye yatırım yapmayı kabul ediyorlar.
Yolluk sistemini üzerinden karıştırma ile fiziksel köpürtme yöntemi daha önce geliştirilmişti. TPE'den imal edilen vites kolu topuzu veya bir motosikletin arka aks kirişi gibi ürünlerle yapılmaya çalışıldı. Bu çalışmalar standart polipropilen (PP) ile yapıldı. Ancak her iki ürün de hiçbir zaman seri üretime geçmedi.
TPE vites topuzu, SmartFoam® yöntemine göre (fiziksel şişirme maddesi olarak karbonik asit ile) soğuk yollukta üretilen ilk üründü.

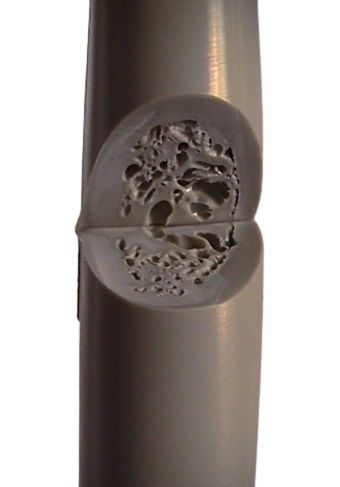

Güçlendirilmemiş PP ile deneysel olarak üretilen motor çevrimi için gergi payandası karbonik asitle (çekirdekleştirici madde olmadan) köpürtüldü. Bunun için soğuk yolluk sistemine akışkan enjeksiyon sistemi yerleştirildi ve statik karıştırma elemanları entegre edildi.
İlk olarak, belirli bir miktar eriyik, geleneksel enjeksiyonlu kalıplama ünitesi aracılığıyla kalıp boşluğuna enjekte edildi. Daha sonra, soğuk veya sıcak yollukta sıvı, geçen eriyik içine enjekte edilir. Bu daha sonra henüz genleşmemiş köpük oluşturmak üzere statik karıştırıcı içinde basınç altında karıştırılır; sonra bir sonraki besleme noktasını geçer. Kalıp boşluğunda kısmi dolgu zaten ana bileşeni oluşturur. Sonraki eriyik-sıvı karışımı artık kalıp boşluğunda genleşebilir ve böylece kalıbı tamamen doldurabilir.
Kullanılacak en basit fiziksel şişirme maddesi gaz halindeki nitrojendir. Ancak su da bir alternatif olabilir. Çevrim sürelerinin önemli ölçüde azaltılması gerekiyorsa veya hammadde azot ile bir bileşik oluşturmayacaksa, sıvı karbonik asit de enjekte edilebilir.
Fiziksel ortamın genişlemesinin soğutma enerjisi o kadar yüksektir ki, iç kısımdaki köpürme, eriyikten kalıbın dışarıya dağıtabileceğinden daha fazla ısı çeker.
Tek başına bu çevrim azaltma ile sistem, en önemli enjeksiyon kalıplama yöntemlerinden biri haline gelir.
Bir kimyasal köpürtücü maddenin eriyik ile birlikte, köpürme prosesi için ateşleme noktasının başlatılabileceği bir dereceye kadar ısıtılması gerekebilir. Bunu yaparken, eriyik genellikle gereksiz bir dereceye kadar ısıtılır, bu da daha sonra daha yüksek bir sıcaklık farkına ve daha uzun bir soğutma süresine yol açar. Kimyasal şişirme maddesi, kabarma işlemi sırasında sıcak kabarcıklar oluşturur; bu sıcak kabarcıklar genişleme sırasında patlar ve açık hücre yapılarına neden olur. Kimyasal şişirme ajanı kullanmanın sonucu çok uzun bir döngüdür.
Fiziksel üfleme maddesine bağlı olarak, Stieler SmartFoam® ile döngüyü %50'den fazla azaltabilirsiniz.
