Ürün Açıklamaları
Genel Bakış - BOY 2C Enjeksiyon Ünitelerinin Konumlandırılması
BOY 2C XS ve BOY 2C S, Dr.BOY enjeksiyon kalıplama makinelerini çok komponentli (2K) enjeksiyon sistemlerine dönüştürmek amacıyla geliştirilmiş, son derece kompakt ve bağımsız çalışan ikinci enjeksiyon üniteleridir. Bu üniteler, mevcut bir BOY enjeksiyon makinesine veya farklı marka enjeksiyon makinelerine entegre edilebilecek şekilde tasarlanmıştır.
BOY 2C konseptinin temel hedefi; ana makinenin mekanik yapısına müdahale etmeden, ikinci bir plastikleştirme ve enjeksiyon prosesini çevrime entegre etmek, bunu yaparken de minimum alan ihtiyacı ve maksimum proses güvenliği sağlamaktır.
Modüler ve Esnek Konumlandırma Yapısı
BOY 2C XS ve BOY 2C S enjeksiyon üniteleri, uygulamaya bağlı olarak farklı konfigürasyonlarda konumlandırılabilir:

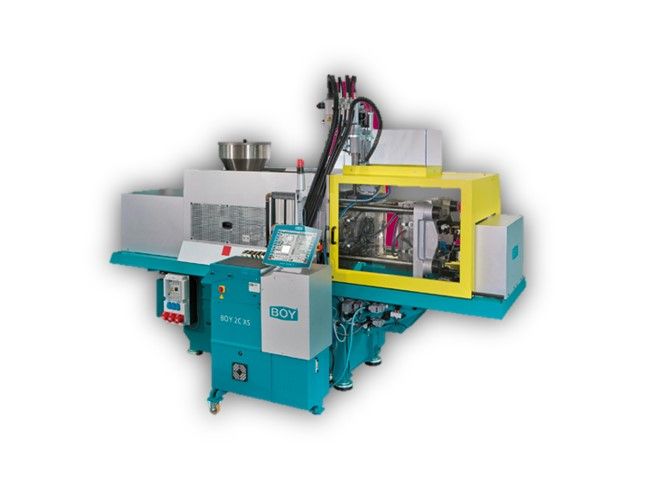

- Sabit plakanın üstünde dikey konum
- Kalıp üstünde dikey veya eğimli konum
- Kalıbın yanında yatay konum (horizontal L-pozisyonu)
- Sabit plaka üzerinde kayar (slidable) dikey konum
Bu esneklik sayesinde; 2K enjeksiyon, insert kalıplama, overmolding, sızdırmazlık uygulamaları ve fonksiyonel kaplama prosesleri için ideal yerleşim elde edilir. Özellikle alan kısıtının olduğu üretim hücrelerinde, bu kompakt yapı büyük avantaj sağlar.
Bağımsız Hidrolik Sürüş ve Kontrol Yapısı
BOY 2C üniteleri, ana enjeksiyon makinesinden tamamen bağımsız bir hidrolik sürüş ve kontrol sistemine sahiptir. Enjeksiyon ünitesinin sürüş grubu ve kontrol paneli, ana makinenin yanında konumlandırılır.
Bu yapı sayesinde:
- Ana makinenin performansı etkilenmez
- İkinci komponent için ayrı proses parametreleri tanımlanabilir
- Çevrim boyunca senkronize ve kararlı çalışma sağlanır
İki makinenin kontrol sistemleri, I/O arayüzü veya özel adaptör kabloları üzerinden haberleşir. Bu iletişim altyapısı, tüm enjeksiyon çevrimi boyunca kusursuz senkronizasyon sağlar.

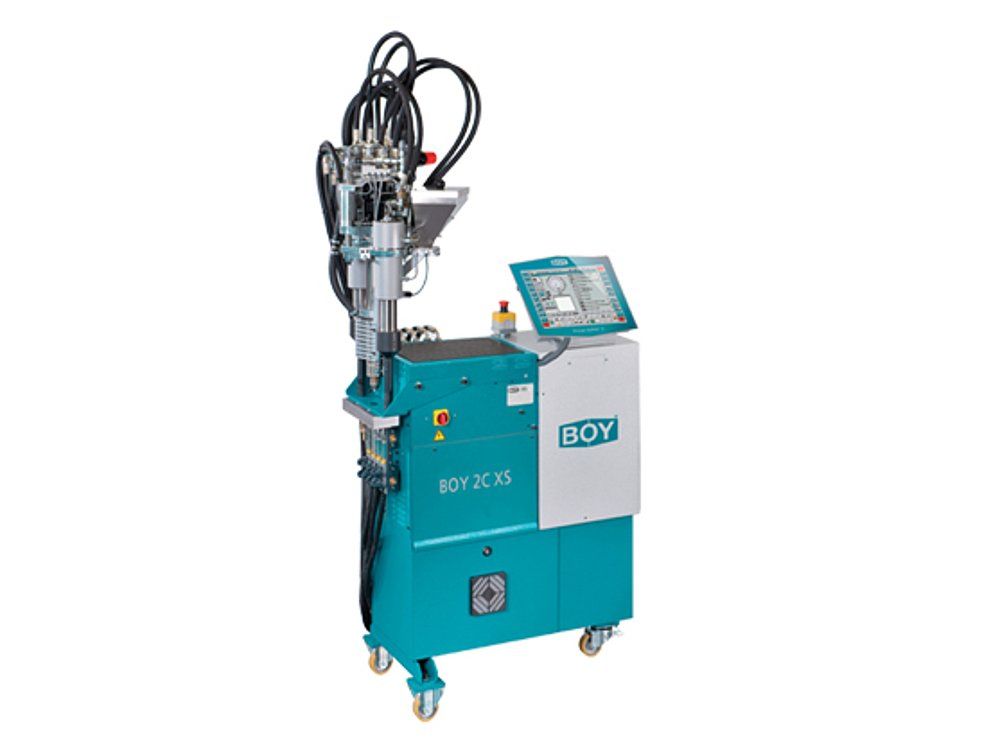

BOY 2C XS - Mikro ve Hassas İkinci Komponent Uygulamaları
BOY 2C XS, ultra kompakt yapısı ile özellikle mikro enjeksiyon ve çok küçük ikinci komponent uygulamaları için geliştirilmiştir.
SP 14 enjeksiyon ünitesi teknik verileri:
- Vida çapı: 14 mm
- Vida L/D oranı: 16,9
- Maksimum teorik strok hacmi: 6,1 cm³
- Maksimum teorik şut ağırlığı (PS): 5,6 g
- Enjeksiyon kuvveti: 35,4 kN
- Teorik enjeksiyon debisi: 28 g/s
- Maksimum özgül enjeksiyon basıncı: 2298 bar
- Maksimum vida stroku: 40 mm
- Meme temas kuvveti: 20 kN
- Meme geri çekme stroku: 100 mm
- Vida torku: 75 Nm
- Vida devri: 340 dev/dk
- Vida geri çekme kuvveti: 5 kN
- Isıtma gücü (meme + kovan): 1575 W
- Hammadde haznesi kapasitesi: 3 litre
Bu değerler, mikro sızdırmazlık elemanları, küçük conta uygulamaları, hassas kaplama ve mikro overmolding prosesleri için son derece uygundur.
BOY 2C S - Geniş Uygulama Aralığı Sunan İkinci Komponent Ünitesi
BOY 2C S, daha yüksek şut hacmi ve daha geniş malzeme aralığı gerektiren uygulamalar için geliştirilmiştir. SP 81 ve SP 96 enjeksiyon üniteleri ile sunulur.
SP 81 enjeksiyon ünitesi teknik verileri:
- Vida çapı: 22 mm
- Vida L/D oranı: 17,5
- Maksimum teorik strok hacmi: 30,4 cm³
- Maksimum teorik şut ağırlığı (PS): 27,7 g
- Enjeksiyon kuvveti: 101 kN
- Teorik enjeksiyon debisi: 31,5 g/s
- Maksimum özgül enjeksiyon basıncı: 2656 bar
SP 96 enjeksiyon ünitesi teknik verileri:
- Vida çapları: 24 / 28 / 32 mm
- Maksimum teorik strok hacmi: 43 - 76,5 cm³
- Maksimum teorik şut ağırlığı (PS): 39,1 - 69,5 g
- Enjeksiyon kuvveti: 101 kN
- Teorik enjeksiyon debisi: 37,5 - 66,6 g/s
- Maksimum özgül enjeksiyon basıncı: 2231 - 1255 bar
- Maksimum vida stroku: 95 mm
- Meme temas kuvveti: 24 kN
- Vida geri çekme kuvveti: 44 kN
- Isıtma gücü (meme + kovan): 8100 W
- Hammadde haznesi kapasitesi: 13 litre
Bu değerler, fonksiyonel ikinci katmanlar, elastomer overmolding, sert-yumuşak kombinasyonlar ve 2K teknik parçalar için ideal bir altyapı sunar.
Hortum Bağlantısı ve Açık Meme Tasarımı
BOY 2C ünitelerinde açık meme plastikleştirme ünitesi, ikinci enjeksiyon ünitesine ayarlanabilir yüksek basınçlı hortumlar (4 m veya 6 m) ile bağlanır. Bu tasarım:
- Kalıp ve enjeksiyon ünitesi arasında konum serbestliği
- Daha kolay bakım ve temizlik
- Farklı kalıp geometrilerine uyum
sağlar.
Kontrol Sistemi ve Procan ALPHA Entegrasyonu
BOY 2C XS ve BOY 2C S, Procan ALPHA kontrol sistemi ile tam uyumludur. İkinci enjeksiyon ünitesinin TFT ekranı, ana makinenin Procan ALPHA ekranının yanına operatör tarafında konumlandırılabilir.
Kontrol yetkinlikleri arasında:
- 8 kademeli enjeksiyon hızı
- 8 kademeli tutma basıncı
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Soğuk start koruması
- Rampalı geçişlerle hassas hız kontrolü
yer alır.
Enerji Verimliliği ve Kompakt Boyutlar
BOY 2C XS genel verileri:
- Toplam kurulu güç: 4,6 kW
- Hidrolik sistem basıncı: 250 bar
- Yağ tankı kapasitesi: 28 litre
- Yerleşim alanı: 0,57 m²
- Net ağırlık: 320 kg
BOY 2C S genel verileri:
- Toplam kurulu güç: 7,9 - 11,1 kW
- Hidrolik sistem basıncı: 210 bar
- Yağ tankı kapasitesi: 28 litre
- Yerleşim alanı: 1,20 m²
- Net ağırlık: 422 kg
Bu kompakt yapı, çok komponentli enjeksiyonu küçük alanlarda mümkün kılar.
Uygulama Alanları
BOY 2C XS ve BOY 2C S aşağıdaki uygulamalarda yaygın olarak kullanılmaktadır:
- Sert-yumuşak (hard-soft) 2K enjeksiyon
- Conta ve sızdırmazlık overmolding
- Elektronik parça kaplama
- Medikal ve mikro teknik parçalar
- Fonksiyonel yüzey kaplamaları
- Insert ve çok komponentli enjeksiyon kalıplama
Sonuç - Neden BOY 2C XS / 2C S?
BOY 2C XS ve BOY 2C S ikinci enjeksiyon üniteleri; kompakt yapıları, bağımsız sürüş ve kontrol sistemleri, esnek konumlandırma seçenekleri ve geniş şut hacmi aralığı ile çok komponentli enjeksiyon uygulamalarında son derece güçlü bir çözüm sunar. Mevcut enjeksiyon makinelerini 2K sistemlere dönüştürme imkanı, yatırım maliyetlerini düşürürken proses esnekliğini maksimum seviyeye çıkarır.
Alan kısıtının, hassasiyetin ve fonksiyonel entegrasyonun kritik olduğu uygulamalarda BOY 2C çözümleri, Dr.BOY'un mühendislik yaklaşımını çok komponentli enjeksiyon dünyasına başarıyla taşır.
